Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.
Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.
Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.
Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:
- Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
- Искра возникает через раз, так как контакты регулярно подгорают;
- Постоянно возникают побои конденсаторов;
- Небольшая мощность искры;
- При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.
Многие ошибочно полагают, что внедрить БСЗ совек на иж юпитер 5 очень трудно. Как правило, больше времени занимает закупка необходимых запчастей, чем установка бсз на иж. Безусловно, после вживления работоспособность существенно изменяется в наилучшем направлении.
Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.
Необходимые детали
Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:
- Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
- Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
- Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
- Пара броне-проводов из силикона с колпачками из резины;
- Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.
Модулятор
Наиболее трудный этап — производство модулятора. Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника. Углы опережения зажигания должны совпадать на любом используемом цилиндре.
Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.
Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.
Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.
Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.
Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.
Помимо указанного потребуются:
- Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.
Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности; - Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.
Прощайте контакты, здравствуй БСЗ!
Итак о наболевшем. Не секрет что на дворе 21 век, а мы еще вовсю пользуемся технологиями прошлого века. Контактная система зажигания- это рудимент(https://ru.wiktionary.org/wiki/рудимент) мотоцикла Иж, то есть недоразвитый остаточный орган. Продвинутые юзеры избавляются от контактной системы зажигания заменяя её бесконтактной(микропроцессорной), и забывают о капризах мотоцикла как о страшном сне. Чем же хороша эта микропроцессорная система зажигания. Из отзывов пользователей было установлено что, эта система зажигания неприхотлива, устойчива к перепадам температуры-напряжения, не боится воды, уверенная работа на минимальных оборотах двигателя. Проста в обслуживании, доступность запчастей. Минимальное потребление тока из системы электропитания. Простота монтажа на мотоцикл. Всё можно сделать дома. И это далеко не все плюсы данного девайса. Минусы затрудняюсь назвать.
Что же нужно для установки БСЗ на мотоцикл ИЖ Юпитер взамен контактного зажигания.
1)Коммутатор БСЗ ВАЗ, фирма роли не играет.
2)Коса БСЗ 2101-07 в народе коммутаторный пучок
3)Катушка зажигания с двумя выходами (Газель, Волга, ОКА)
4)Датчик Холла ВАЗ, модель роли не играет.
5)Площадка под датчик Холла
Переходим к замене.

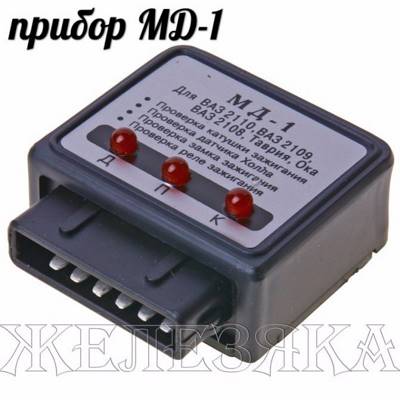

Полностью демонтируем старую абсолютно ненужную контактную систему зажигания. Устанавливаем новую катушку зажигания, коммутатор, прокладываем косу БСЗ, Подсоединяем в бортовую сеть согласно схеме приведенной ниже. Остальная работа будет по токарке, необходимо выточить площадку под датчик холла. Я использовал листовой аллюминий толщиной 1,5 мм. Модулятор он же прерыватель выточил из металла 1мм. согласно чертежу. Принцип работы прост, модулятор проходит в прорези датчика Холла, тем самым прерывая магнитное поле в нем, когда поле возобновляется проходит импульс на коммутатор, это и есть момент искрообразования. Для удобства установки зажигания можно использовать прибор мгновенной диагностики(МД-1) он продается в автомагазинах, подключается в разъем коммутатора. Устанавливается верхняя мертвая точка, с помощью прибора для установки угла опережения зажигания отводим поршень на 2-2,8мм назад(можно использовать обычный штангельциркуль с глубинометром), дальше устанавливаем модулятор на разрыв, если выставлять с МД-1, то момент возгорания светодиода. Если модулятор сделан симметрично, то установка зажигания на втором цилиндре не требуется. Если всё сделано правильно а искры нет поменяйте местами щетки генератора. От себя скажу система заработала выше всяких похвал. В видео ниже показан побочный эффект такого зажигания, мотор так же может работать в противоположную сторону.
Прикрепленные видео:
Сбор и установка системы
Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.
На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.
Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.
Пошаговое управление по установке и регулировке зажигания

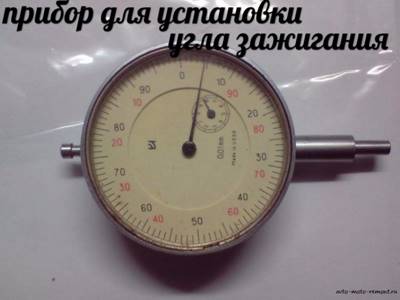

Для проведения опции нужно приготовить особый инструмент, тестер, лампочку с 2-мя проводами. Штангенциркуль пригодится в роли глубиномера. Для выставления зазора комфортно воспользоваться особым щупом.
Настройка СЗ на ИЖ юпитер 5 состоит из последующих действий:
- Поначалу откройте крышку генератора.
- Чтоб было удобнее работать, снимаем правую крышку с картера.
- С применением болта генератора проворачиваем коленвал по часовой стрелке. Нужно сделать так, чтоб контакты прерывателя разомкнулись на наибольшее расстояние.
- Мало выверните винт и поверните эксцентрик. Меж контактами нужно выставить зазор равный 0,4-0,6 мм. После чего винт отлично затянуть.
- Вращаем коленвал в направлении движения стрелки часов. Поршень следует установить в ВМТ.
- Поворачивать коленвал необходимо в оборотном направлении, другими словами против стрелки часовой. Одновременно поршень не должен достигнуть ВМТ, должно остаться расстояние приблизительно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После такого факта винты необходимо плотно затянуть.
- Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод необходимо подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
- Если установлена БСЗ на ИЖ Юпитер
, то не надо выставлять зазор. Для определения момента необходимо пользоваться тестером. Устройство следует
выставить для измерения напряжения. Щупы нужно подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. Как раз когда модулятор в ДХ, показания напряжения должно находится во время от 7 до 0 В. При таких обстоятельствах появляется искра. - Функцию нужно выполнить на каждом цилиндре. Лучше начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно перебегать к правому.
Заключительные действия
Следует надеть колпаки из резины на броне-провода, а последние вставить в над свечники или катушку. Если пропустить данный шаг, то мотоцикл заглохнет при езде в дождливую погоду, так как в акб попадет влага.
При внедрении свечей в наконечник удастся сохранить отличный контакт батареи с объемами транспортного средства.Теперь потребуется заранее приобретенный комплект проводов. Коммутатор, катушка и датчик холла соединяются проводкой. Её необходимо изолировать. Из всей массы потребуется исключительно общий плюс.
Настройка подходящих параметров
Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.
В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.
Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.
Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.
БСЗ как поставить на иж юпитер 5 Из всей массы полезных переделок и усовершенствований наибольшую пользу принесет бесконтактное электронное зажигание. Дело вовсе не в мощной искре, а в том, чтобы смесь воспламенялась вовремя. Как известно, коренные подшипники на полуоси коленвала «Юпитеров» надеваются рукой и без малейшего усилия. Кроме всего прочего, сам подшипник зачастую имеет люфт порядка нескольких сотых долей миллиметра. Добавьте в эту компанию неблагоприятных обстоятельств большую консоль кулачка прерывателя, сложите все эти люфты и радиальные биения. Получите кошмар! Через каких-нибудь 10000 км разброс опережения зажигания из-за болтанки коленвала составит порядка 4 мм от выставленного значения. О какой четкой работе двигателя тут можно говорить? В бесконтактной же системе из-за отсутствия механической связи ротора и датчика люфт полуоси коленвала практически не влияет на момент появления искры. Усовершенствованные таким образом двигатели становились резвее во всем диапазоне оборотов, а характер их работы получался мягче — благодаря синхронности воспламенения смеси в обоих цилиндрах и отсутствию детонации. Кстати, работа двигателя без детонации значительно повышает его ресурс. Поставил БСЗ на свой Юпитер, повозился правда с установкой, но оно того стоило. Забыл, что такое сбивающееся зажигание вообще (даже сырости не боится!), двигатель стал работать намного ровнее, мягче, улучшилась динамика, на скорости двигатель стал намного чувствительнее к газу, холостой ход – ровнее и устойчивее. Заводится даже с прилично подсевшим аккумулятором с «пол пинка» Что нам потребуется: а). Коммутатор для бесконтактного электронного зажигания переднеприводного автомобиля «ВАЗ». Брать коммутатор только в оригинальной упаковке в АВТОМАГАЗИНЕ и с гарантией не менее года. Средняя цена 350 руб. б). Датчик Холла. Любой с того же «ВАЗ», но тоже в оригинальной упаковке. Цена примерно 80 руб. в). Катушка зажигания двухвыводная, от «Газели», но обязательно с 406-го двигателя. Можно взять с «Оки» для электронного зажигания, разницы между ними абсолютно никакой. (350руб.) г). Два силиконовых бронепровода с резиновыми колпачками. Цена от 100 руб. д). Модулятор и крепление датчика холла Их надо точить у токаря. Обычную пластину в качестве модулятора ставить не советую. Ее ширина составляет не более 12 мм, чего не хватает для полноценного накопления энергии катушки. Поставить, конечно, можно, но оборотов более 4000 в минуту Вам не видать как своих ушей е) Мгновенная диагностика МД-1 и аварийное зажигание АЗ-1 покупаем тоже в автомагазине. Цены на эти устройства в районе 70 руб за каждое ж) Комплект проводки с разъемами для бесконтактного зажигания ВАЗ цена 80-100руб. Ну что, купили все и готовы собирать? Поехали… Старая система зажигания (контакты прерывателя, катушки зажигания, конденсаторы, бронепровода) полностью упраздняется. Коммутатор устанавливается в правом бардачке, катушка зажигания под баком. К сожалению, на катушке нет никаких отверстий или креплений под кронштейн, поэтому я не придумал ничего лучше, как примотать ее к раме на толстый слой медной проволоки. Собираем модулятор и крепление ДХ, устанавливаем все на штатный генератор, как приведено на рисунке: Главное при установке выдержать диаметр модулятора (зазор между нижней перегородкой датчика холла и модулятором должен быть 1-1.5 мм) и соостность крепления (радиус модулятора должен проходить по оси симметрии датчика холла). Разъем датчика я также прикрутил к генератору с боку. После установки датчика холла надеваем модулятор и смотрим, попадает ли он в прорезь датчика. Если нет (а это 90%), то подкладываем на шпильку дистанционные шайбы. После, как необходимый зазор выдержан, ставим гровер и затягиваем модулятор штатным болтом генератора. Следующие шаги: Надеваем резиновые колпачки на бронепровода, а сами бронепровода (на них должны быть специальные медные наконечники) вставляем в надсвечники и в катушку. Сверху натягиваем вышеупомянутые колпачки. Не сделаете это — при езде в дождь будете пихать мотоцикл пешком. Сразу вставляем в наконечники свечи и обеспечиваем надежный контакт с «массой» мотоцикла. С помощью проводки просто соединяем коммутатор, датчик холла, катушку и АЗ-1 проводами.(АЗ придется припаять и пределать к 1му ее разъему кнопку-переключатель дабы постоянная искра включалась по нашему усмотрению). Причем провода «пакуем» в трубку ПВХ или просто обматываем изолентой. Из всей купленной кучи нам понадобится вывести на «панель» только общий «плюс» системы. Его «ведем» к правому переключателю «Двиг-стоп», предварительно отпаяв с него штатные провода. Второй провод с онного переключателя подключаем на клемму «1» замка зажигания (второй провод с этой же клеммы идет на сигнал). Вот собственно схема подлючения: Здесь: 1 аккумулятор 2 замок зажигания 3 свечи зажигания 4 катушка зажигания 5 АЗ 6 коммутатор 7 Датчик Холла Ну что, вроде все собрали, можно и настраивать. Проверка работоспособности- кидаем обе свечи на цилиндры, берем отвертку(можно и изготовленный модулятор, вставляем в щель датчика холла и вытаскиваем. В этот момент должна быть искра (на обоих свечах). Если после вышеперечисленных действий искры все таки нет, проверьте правильность соединений. Уверяю, при использовании «не левых» комплектующих, все должно работать как надо. Теперь настройка. Подгоняем поршень одного из цилиндров к ВМТ, отводим на 2.8 мм назад (при использовании бензина АИ-92 желательно уменьшить угол до 2.5 мм). Далее подключаем МД-1 вместо коммутатора и начинаем медленно крутить крепление ДХ вокруг модулятора(по часовой стрелке). Как только «уловите»что загорелся индикатор «Д» на мгновенной диагностике, фиксируйте крепление ДХ именно в этом положении. Ну что могу сказать, вкручиваем свечи, надеваем надсвечники, вновь подключаем коммутатор, подкачиваем бензина… Дрын-дын-дын… Мягкий шелест двигателя, никакой детонации, холостые 500 об/мин и отличная зарядка акб… Теперь и у Вас есть бсз. А при включении кнопки АЗ теперь можно заводить мотоцикл даже без кик стартера, правда езда в режиме АЗ(постоянной искры) рекомендуется только при отказе ДХ и со скоростью не более 90км/ч
Многие владельцы техники Ижмаш сами выставляют зажигание. Это процесс несложный, если разобраться с устройством системы и принципом работы. В статье дается инструкция, как выполняется на мотоцикле, в том числе на ИЖ Юпитер 5.
Изготовление элементов зажигания на иж юпитер 5 своими руками
Можно выполнить изготовление отдельных элементов и сделать электронное зажигание на иж юпитер 5 своими руками. Для этого понадобиться изготовить самостоятельно модулятор. Качество его изготовления определяет надежность работы всей бсз.
Модулятор делается идеально симметричным. Неподвижная шторка должна производить перекрытие 30-ти градусов площади при его повороте. Еще раз надо подчеркнуть – модулятор является определяющим звеном в системе зажигания мотоцикла. Четкая работа двигателя определяется этим небольшим устройством. Если модулятор правильно изготовлен, то его шторка не должна, в состоянии открытости, перекрывать магнит и магнитопровод датчика Холла.
Закрытое состояние должно обеспечивать их одновременное закрытие для прохождения магнитного потока. Коммутатор должен получать от датчика Холла четкие импульсы определенной величины, обеспечение этого условия – задача модулятора.
В каких случаях необходима настройка зажигания?
За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).
Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.
Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.
Настройка СЗ может понадобиться после ремонта замка 5. Сама установка и подключение выполняются согласно схеме.
