Обогрев стекла ваз 2107

Устройство обогревателя

Первым делом внимательно изучим строение рассматриваемого объекта. На заднем стекле авто находятся токопроводящие нити, которые нагреваются из-за того, что по ним проходит ток. Они и создают подогрев. Его напряжение поддерживают такие элементы как реле, проводка и предохранитель. Завершается эта элементарная цепь, конечно же, кнопкой включения.

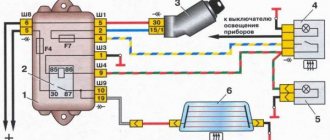

Схема ниже подробно описывает строение обогревателя автомобиля ВАЗ 2107:

• монтажный блок или так называемая «колодка»;
• реле включения/выключения;
• замок зажигания;
• кнопка включения/выключения;
• сигнальная лампочка на приборной панели;
• нити обогрева на заднем стекле.

Причины неполадок

• Если кнопка включения не загорается, а стекло не отпотевает, то, вероятнее всего, вышло из строя управление включения реле обогрева. В таком случае следует проверить, есть ли на нем напряжение.
• Если стекло также не оттаивает, и кнопка не светится, то, предположительно, не работает управление включением реле обогрева. Схема поможет вам продиагностировать напряжение управления и массу, обозначенные на реле как 85 и 86 и провода под номерами 1, 2, 4, 9, предохранитель F7, кнопку включения.
• Если обогрев заднего стекла не работает, а контрольная лампочка на приборной панели горит, то, стоит проверить питание у проводов под цифрами 5, 19, 30, предохранитель F4 и в рабочем ли состоянии элемент обогрева.
• Если при включении этой функции, стекло проясняется неравномерно – значит, что некоторые нити, проводящие ток, были повреждены. В таком случае схема больше не нужна. Ниже будет рассказано, как решить эту проблему.

Подробная инструкция

Разрыв нитей чаще всего происходит, когда водитель слишком усердно очищает заднее стекло скребком от снега и льда. Но устранить такую неполадку очень легко: необходимо приобрести в магазине запчастей специальный набор для ремонта контактов обогревателя заднего стекла ВАЗ 2107. Его стоимость составляет примерно 400 рублей.

Перед работой обязательно обезжирьте стекло спиртом, нанесите токопроводящую пасту точно по прилагающемуся трафарету и оставьте высыхать. Чаще всего включать обогрев заднего стекла можно уже через сутки после ремонта. Несмотря на то, что алгоритм действий всегда примерно один, внимательно читайте инструкцию и четко соблюдайте последовательность этапов работы.

Усовершенствование лобового стекла

Как известно, в автомобилях ВАЗ 2107 производителем не была предусмотрена такая функция, как подогрев лобового стекла. Существует только его обдув, который позволяет убрать эффект «запотевших стекол». Если вы хотите усовершенствовать свое авто, то вы можете стать обладателем лобового стекла, которое имеет обогрев. Такое атермальное стекло можно без проблем поставить самостоятельно, поскольку к нему прилагаются все необходимые комплектующие.

Стекло подобного типа идеально подходит для ВАЗ 2107, поэтому снежное морозное утро больше не сможет испортить вам настроение. Конечно, стекло, имеющее подогрев, достаточно дорого в сравнении с его простым аналогом. Но о таком усовершенствовании лобового стекла вы точно не пожалеете.

Улучшенное лобовое стекло

Как известно, в автомобилях ВАЗ 2107 производитель не предусмотрел такую ​​функцию, как обогрев

лобового стекла. Есть только его воздушный поток, который позволяет убрать эффект «запотевшего стекла». Если вы хотите улучшить свой автомобиль, вы можете стать владельцем ветрового стекла с обогревом. Это атермальное стекло легко доставляется само по себе, так как все необходимые компоненты прикреплены к нему.

Этот тип стекла идеально подходит для ВАЗ 2107, поэтому снежное морозное утро больше не может испортить вам настроение. Конечно, стекло с подогревом довольно дорого по сравнению с его простым аналогом. Но вы наверняка не пожалеете о таком улучшении в лобовом стекле.

Источник

Общая схема электрооборудования инжектора ВАЗ 21074

1. Электрическая схема жгута для сборки панели приборов LADA 21074

1. — реле разгрузки замка зажигания;
2. — реле указателя поворота;
3. — реле стеклоочистителей;
4. — выключатель стоп-сигнала;
5. — выключатель фар и указатели поворота;
6. — выключатель стеклоочистителей и омывателей;
7. — Выключатель зажигания;
8. — будильник;
9. — набор инструментов;
10. — выключатель обогрева заднего стекла;
11. — выключатель задних противотуманных фонарей;
12. — внешний выключатель света;
13. — выключатель двигателя отопителя;
14. — резистор двигателя дополнительного отопителя;
15. — мотор электронагревателя;
16. — контрольная лампа обогрева заднего стекла;
17. — указатель уровня тормозной жидкости;
18. — выключатель освещения устройства;
19. — более легкий;
20. — Часы;
21. — выключатель подсветки;
22. — датчик ручного тормоза;
23. — реле противотуманных фар;
24. — панель жгута панели приборов к жгуту зажигания;
25. — свет в перчатках;
26. — монтажный блок.

READ Сколько Тосола В Ниве 21213

А1, А2. Точки заземления жгута проводов на панели приборов. A3. Точки заземления двигателя отопителя.

2. Схема подключения инжектора ECM LADA 21074

1 — контроллер; 2 — диагностический датчик концентрации кислорода; 3 — блок клюшки системы зажигания к оплетке правого брызговика; 4 — блокировка уровня топливной жгута до жгута проводов системы зажигания; 5 и 7 — прокладки оплетки бензонасоса; 6 — контрольный датчик концентрации кислорода; 8 — электрический бензонасос; 9 — блок диагностики; 10 — датчик скорости; 11 — регулятор холостого хода; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — датчик массового расхода воздуха; 15 — датчик положения коленчатого вала; 16 — адсорбер продувки электромагнитного клапана; 17 — катушка зажигания; 18 — свечи зажигания; 19 — насадки; 20 — жгут системы зажигания к жгуту приборной панели; 21 — предохранитель для цепи питания контроллера; 22 — реле зажигания; 23 — предохранитель реле зажигания; 24 — предохранитель для питания бензонасоса; 25 — реле электрического топливного насоса; 26 — блок оплетки системы зажигания к соплу сопла; 27 — заблокировать форсунки жгута к жгуту системы зажигания; А — в «плюс» клеммы аккумулятора; B1 — точка заземления жгута датчика уровня топлива; B2, VZ — точка заземления жгута проводов системы зажигания; 21074-3724026 — Жгут проводов зажигания

Перестал работать обогреватель заднего стекла на ВАЗ 2107

С понижением температуры возникает необходимость часто пользоваться устройствами для обогрева салона и подогрева заднего стекла на автомобиле ВАЗ 2107. Заднее стекло хотя и не является основным, однако снижение видимости через зеркало заднего вида может стать причиной возникновения аварийной ситуации. Для того чтобы повысить видимость заднего стекла, на внутреннюю его поверхность устанавливается обогреватель. Если не работает обогрев заднего стекла, то можно приступить к решению этой проблемы самостоятельно.

Видео: Подключение Обогрева Заднего Стекла ВАЗ 2107

3. Схема подключения для сборки правого жгута LADA 21074.

1. — монтажный блок;
2. — блок палки правой мутности к оплетке левого брызговика;
3. — боковой указатель поворота вправо;
4. — правая фара;
5. — дополнительные реле запускаются;
6. — насос омывателя ветрового стекла;
7. — правильные прокладки жгута и соединительные провода стартера;
8. — стартер;
9. — аккумулятор;
10. — генератор.

A1. Точка заземления правой обвязки. А2, А3. Точки заземления провода соединяющего мотора с аккумулятором и корпусом.

4. Схема подключения жгута проводов для левой конструкции брызговика LADA 21074.

1. — монтажный блок;
2. — блок палки левой мутности к оплетке правого брызговика;
3. — фара слева;
4. — боковой левый указатель поворота;
5. — датчик контрольной лампы давления масла;
6. — датчик температуры охлаждающей жидкости;
7. — датчик уровня тормозной жидкости;
8. — мотор стеклоочистителя;
9. — звуковой сигнал;
10. — вентилятор электродвигателя.

READ Какое Масло Заливать В Гур Опель Зафира

А1, А2. Точка заземления левого жгута грязевой части.

5. Схема подключения плоских задних кабельных жгутов LADA 21074.

1. — монтажный блок;
2. — блок оплетки с плоской спинкой к оплетке системы зажигания;
3. — выключатель света на передней правой двери;
4. — выключатель света на правой задней двери;
5. — выключатель света на передней левой двери;
6. — выключатель света на левой задней двери;
7. — правильное внутреннее освещение;
8. — внутренний свет слева;
9. — бензонасос с датчиком уровня топлива;
10. — нагревательный элемент заднего стекла;
11. — дополнительный тормозной сигнал;
12. — прямой светильник;
13. — левый фонарь;
14. — номер фонаря слева слева;
15. — фонарь освещения номерного знака, правый.

A1. Точка заземления нагревательного элемента заднего стекла. A2. Точка заземления жгута проводов освещения номерного знака. A3. A8. Точки заземления плоской задней части ремня безопасности

Источник

При понижении температуры вам часто нужно использовать устройства для обогрева салона и обогрева заднего стекла на ВАЗ 2107. Хотя заднее стекло не является основным, снижение видимости через зеркало заднего вида может вызвать аварийную ситуацию. Для повышения видимости заднего стекла на его внутренней поверхности установлен обогреватель. Если обогрев заднего стекла не работает, то вы можете сами решить эту проблему.

Устройство и схема обогревателя

Конструктивно обогреватель заднего стекла представлен в виде токопроводящих полос, по которым происходит прохождение тока. Этот ток вызывает нагрев этих полос, в результате чего происходит подогрев всего стекла, а значит и оттаивание льда, а также устранение запотевания.

Схема обогрева включает в себя не только токопроводящие полосы, но еще и реле, проводку и предохранитель. Для включения устройства в салоне автомобиля ВАЗ 2107 установлена кнопка. Чтобы понимать, как устроена конструкция данного устройства, ниже приведена схема, которая детально показывает все составные элементы.

На схеме каждый элемент имеет свое назначение:

• Монтажный блок или блок реле и предохранителей — устройство, внутри которого размещено реле с двумя предохранителями.
• Реле — способствует снижению силы тока в цепи, тем самым, исключая перегрев проводки и выход из строя кнопки включения.
• Замок зажигания — от замка поступает плюсовой контакт, который исключает возможность включения обогревателя заднего стекла при неработающем моторе.
• Кнопка двухрежимная — включает и отключает устройство.
• Сигнальная лампа — индикатор, указывающий работу системы, и располагающийся на приборной панели.
• Отопитель — имеет форму токопроводящих полос или нитей, которые приклеены с внутренней стороны на стекло.

Зная схему устройства, не составит большого труда устранить различные неисправности. Какие виды неисправностей чаще всего встречаются в системе обогрева заднего стекла ВАЗ 2107, рассмотрим далее.

По каким причинам не работает обогрев

Владельцы семерок знают все «болячки» этого отечественного средства передвижения поэтому, когда возникает неисправность с обогревателем заднего стекла, то долго искать поломку не приходится. Однако новички и те, кто еще не сталкивался с такой неисправностью, задаются вопросом, как проверить систему, чтобы найти причину и неисправную деталь.

Выделяют следующие причины неработоспособности подогрева заднего стекла ВАЗ 2107:

• Неисправен предохранитель — если при включении кнопки обогрева заднего стекла обнаруживается, что она не светится, то первым делом нужно проверить исправность предохранителя F7. Именно он чаще всего перегорает, что влечет за неработоспособность системы. Причины его перегорания известны — прохождение большой величины тока.
• Неисправность реле обогрева заднего стекла — еще из строя также может выйти реле, главным назначением которого является снижение тока, поступающего на кнопку включения. При его неисправности, понадобится выполнить замену.
• Неисправность кнопки включения — причиной выхода ее из строя является окисление или нагар на контактах, возникающий при включении. Ведь известно, что при включении обогрева заднего стекла возникает ток, величина которого в десять раз превышает номинальное значение. Это явление способствует образованию нагара на контактах кнопки.
• Повреждение токопроводящих нитей. Причиной их неисправности является обрыв контакта. Однако любую поломку в системе можно устранить, если правильно выявить причину и место повреждения.

Итак, если из строя вышел предохранитель, реле или кнопка, то ремонту эти детали не подлежат, и их требуется заменить. Повреждение проводки встречается крайне редко, поэтому ее прозванивать можно только тогда, когда все вышеперечисленные элементы проверены.

Восстановление обогрева

Причины неработающего обогревателя заднего стекла на ВАЗ 2107 известны, но почему же может возникнуть разрыв токопроводящей полосы, многие не знают. Причина в некотором роде банальна — слишком усердное отмывание поверхности стекла или неправильная наклейка тонировочной пленки. Даже если это случилось, то не стоит отчаиваться, ведь всегда можно выполнить ремонт обогрева заднего стекла ВАЗ 2107.

Для начала нужно найти место повреждения, так как порой сделать это очень трудно. Если визуально прослеживается место повреждения, то устранить такую поломку можно при помощи специального ремонтного комплекта «Kontaktol» от фирмы Keller или аналогов. Его стоимость составляет порядка 400-600 рублей, а найти его можно в любом автомагазине.

Схема устройства и обогревателя

Конструктивно обогреватель заднего стекла представлен в виде токопроводящих полос, через которые протекает ток. Этот ток заставляет эти полосы нагреваться, вызывая нагревание всего стекла, что означает, что лед растает, а туман исчезнет.

Контур отопления включает в себя не только токопроводящие полосы, но также реле, проводку и предохранитель. Для включения устройства в автомобиле ВАЗ 2107 имеется кнопка. Чтобы понять, как устроен дизайн этого устройства, на схеме ниже подробно показаны все компоненты.

На диаграмме каждый элемент имеет свое назначение:

• Монтажный блок или реле и блок предохранителей — это устройство, внутри которого размещено реле с двумя предохранителями.
• Реле — помогает уменьшить ток в цепи, тем самым устраняя перегрев проводки и выход из строя кнопки питания.
• Замок зажигания — положительный контакт поступает от замка, что исключает возможность включения обогревателя заднего стекла, когда двигатель не работает.
• Кнопка двойного режима — включает и выключает устройство.
• Предупредительный световой сигнал — индикатор, который указывает на работу системы и находится на приборной панели.
• Изоляция — имеет форму токопроводящих полос или ниток, которые приклеены к внутренней части стекла.

Зная схему устройства, устранить различные неисправности не составит труда. Какие типы неисправностей наиболее распространены в системе обогрева заднего стекла ВАЗ 2107, мы рассмотрим ниже.

По каким причинам отопление не работает

Владельцы семерки знают все «болячки» этого отечественного автомобиля, поэтому, когда возникает проблема с обогревом заднего стекла, вам не придется искать перерыв. Однако начинающие и те, кто еще не сталкивался с такой проблемой, задаются вопросом, как проверить систему, чтобы найти причину и часть проблемы.

READ Почему Стартер Берет На Себя Ваз 2106

Существуют следующие причины неработоспособности заднего стекла с подогревом ВАЗ 2107:

• Предохранитель неисправен — если при включении кнопки обогрева заднего стекла обнаруживается, что он не горит, то в первую очередь необходимо проверить предохранитель F7. Именно он чаще всего перегорает, что влечет за собой неработоспособность системы. Причины его выгорания известны — прохождение большого количества тока.
• Неисправное реле обогрева заднего стекла — также может выйти из строя реле, основное назначение которого — уменьшить ток, подаваемый на кнопку питания. Если он неисправен, вам необходимо заменить его.
• Неисправная кнопка питания — причина ее выхода из строя — окисление или отложение углерода на контактах, что происходит при включении. Ведь известно, что при включении обогрева заднего стекла возникает ток, значение которого в десять раз превышает номинальное значение. Это явление способствует образованию сажи на кнопках контактов.
• Повреждение токопроводящих нитей. Причиной их отказа является разорванный контакт. Тем не менее, любое повреждение системы может быть устранено, если правильно определить причину и место повреждения.

Следовательно, в случае выхода из строя предохранителя, реле или кнопки эти детали не подлежат ремонту и требуют замены. Повреждение электропроводки крайне редко, поэтому оно может быть вызвано только при проверке всех вышеперечисленных элементов.

Схема обогрева заднего стекла автомобиля Ваз 2107

«Семерка» до сих пор пользуется популярностью, их покупают, потом продают, потом снова покупают. Это самая усовершенствованная модель классических жигули.

Схемы обогрева для каждой марки авто различны, но у моделей одного семейства, примерно, одинаковы. Схема Ваз 2107 обогревателя простая. Искать причину работы с перебоями или полностью не работающего нагревателя стекол следует в схеме электрических цепей. Обогрев стекла отлично справляется от запотевания, но бывает, что печка работает, обогрев работает, но все равно потеет стекло в машине.

Как починить обогрев Ваз2107 своими руками

Для устранения причин неисправностей, потребуются следующие приборы:

• мультиметр или вольтметр;
• фольга.

Выявление причины по всему устройству данной цепи

Самая часто распространенная выхода из строя обогревателя стекол — это сгоревший предохранитель. Пока не возникнет какой-либо поломки, например, выхода из строя по причине перегоревшего предохранителя прикуривателя, расположение блока и самих предохранителей не знают.

1. Шаг № 1 — в автомобилей Ваз 2107 предохранитель, который отвечает за обогрев заднего стекла находится в блоке предохранителей под обозначением F5.
2. Шаг № 2 — сли предохранитель рабочий, то следующий шаг — это проверка клемм обогревателей на стекле и на «массу».
3. Шаг № 3 — проверка разъема блока управления (реле и тумблер (кнопка вкл/выкл)).
4. Шаг № 4 — проверка тестером нагревающие нити.
5. Если вышеперечисленные шаги не выявили причину, то Шаг № 5 — проверка контактов замка зажигания или платы блока предохранителей.

Пошаговое руководство по диагностике нитей обогревателя стекол:

1. Для того, чтобы не были повреждены нагревательные нити острыми наконечниками щупов, требуется обернуть кусочками фольги щупы измерительного устройства (вольтметр или мультиметр в положении «В»).
2. Повернуть ключ замка зажигания и включить тумблер обогрева.
3. Один щуп измерительного устройства надо подсоединить к плюсовому проводу, второй — к середине провода (смотрите рисунок).
4. Значение в вольтах должно быть 6. Если показывает 6 В, то нити обогревателя рабочие.
5. Если значение на приборе высвечивает 12 В, то нить оборвана между этими двумя точками.
6. Если на экранчике видно 10 В, то обрыв нити от срединной точки до минусовой.
7. Дальше надо переместить щупы направо, из срединной точки на правую вертикальную полосу (минус), из «плюса» в середину. Если на этом участке измеритель показывает от 0 до 5 В, то этот участок цепи имеет порыв.

Не работает обогрев заднего стекла

Хорошая обзорность в автомобиле — залог безопасности, поэтому так важно следить за чистотой стекол и работоспособностью приборов, влияющих на видимость водителя (стеклоочиститель, омыватель, обогрев стекол и т.д.). В дождливую погоду стекла могут запотевать, а в зимнее время даже покрыться коркой льда. Как же быть при таких погодных условиях?

Для просматривания дорожной ситуации в зеркало заднего вида, а также для обеспечения должной видимости в момент движения задним ходом, инженеры придумали «средство» решающее проблемы обзорности в непогоду — заднее стекло с нитями (элементами), которые обогревают поверхность стекла.

В случае когда не работает обогрев заднего стекла, ухудшается видимость, стекло запотевает и покрывается каплями дождя. Зимой, после обильных снегопадов, при такой поломке иногда даже приходиться смириться с «нулевой» видимостью дорожной обстановки в задней части автомобиля. В таких «запущенных» случаях может спасти лишь хорошая печка и небольшой вентилятор на задней полке…

Электросхема автомобиля ВАЗ 2107 с объяснениями

Ссылка на скачивание: Схема в крупном плане

Пояснения к электросхеме ВАЗ 2107 (нажмите, чтобы раскрыть!):

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Далее на данной странице мы собрали все найденные нами схемы на просторах интернета. Все схемы кликабельны, нажмите на них для увеличения.

Если вы что-то хотите добавить, можете опубликовать в комментариях и мы дополним статью.

Монтажный блок

Соединения генератора Г222

Соединения генератора 37.3701

Соединения стартера

Соединения классической системы зажигания

Соединения бесконтактной системы зажигания

Соединения управления пневмоклапаном карбюратора

Соединения наружного освещения

Соединения фар и противотуманного света

Соединения аварийной сигнализации и указателей поворота

Соединения омывателя и очистителя ветрового стекла

Соединения звуковых сигналов

Соединение электродвигателя отопителя

Соединения электрообогрева заднего стекла

Соединения внутреннего освещения и сигнализация открытых передних дверей

Соединения контрольной лампы ручного тормоза

Соединения указателя уровня топлива с контрольной лампой резерва

Соединения указателя температуры охлаждающей жидкости и контрольной лампы давления масла

Соединения освещения приборов вещевого ящика, прикуривателя и патрона переносной лампы

Электросхема автомобиля ваз 21074i

Схема электрических соединений Январь 7.2 LADA 2107, ЭСУД ЕВРО-2 М7.9.7, 21074 с двигателями 2104, 2104-1411020-10, 21067, 21067-1411020-11, 12

Панель приборов

Соединения жгута проводов правого брызговика

Соединения жгута проводов левого брызговика

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством на платформе Android, можно установить приложение «интерактивная схема» . Ссылка: https://play.google.com/store/apps/details?id=ru.mdss.repairvaz2107

Для ПК также есть хорошая интерактивная программа. Ссылка: https://yadi.sk/d/FPbVEA6Xqxxxqg

Если вы не умеете пользоваться схемами, посмотрите подробный обучающий видео-урок. Он поможет вам разобраться в том, как читать электросхемы автомобилей.

7-vaz.ru

Ремонт обогрева заднего стекла

Для устранения неисправности обогрева заднего стекла следует начать с определения причины выхода его из строя. В случае, если отдельные нити элемента обогрева не нагреваются, где-то произошел обрыв нитей.

На заметку: для проверки работы нитей (элементов) обогрева вы можете воспользоваться обычным тестером, измерить сопротивление на концах каждой полоски омметром, либо перевести мультиметр в режим «прозвона» и определить на каком участке произошел обрыв.

Ремонт в этой ситуации заключается в восстановлении электрической цепи. Для этого можно попробовать восстановить цепь обогрева при помощи специального токопроводящего клея, либо запаять место разъединения. В месте приклеивания стекло будет нагреваться сильнее из-за большего сопротивления на этом участке цепи, что может привести к тому, что стекло лопнет.

Мы рекомендуем не заниматься этими «вещами» ради экономии, а просто заменить заднее стекло с элементом обогрева. Поверьте, вы потратите гораздо больше времени и средств, намучаетесь с пайкой, и в конце концов, все равно придете к выводу — купить новое стекло.

Вариант 2 — ни одна нить (полоска) обогрева не нагревается

Схема подключения обогрева заднего стекла ВАЗ 2106

• неисправны кнопка (выключатель), реле, предохранитель обогрева заднего стекла
• повреждены провода
• окислены или плохо соединены наконечники
• отсоединился контакт от элемента обогрева стекла.

Неисправные выключатель, реле, предохранитель, провода замените на новые. Зачистите, обожмите клеммы. В случае отпайки клеммы от элемента обогрева замените стекло с элементом обогрева.

Устранение неисправности обогрева заднего стекла ВАЗ

Практически на всех моделях ВАЗ установлен обогрев заднего стекла, который сильно облегчает управление автомобиля, в особых условиях. Чаще всего, обогрев нужен в плохую, пасмурную погоду, когда заднее стекло запотевает от образующего конденсата, а также в зимний период, когда стекло покрывается обледенением.
Принцип действия обогревателя довольно прост:

1. на заднее стекло нанесена токопроводящая нить, определенного сопротивления, которая нагревается от прохождения по ней тока;
2. напряжение питания, обеспечивают такие компоненты: проводка, реле, предохранитель и кнопка включения;

Такая схема используется на всех автомобилях ВАЗ (а также на большинстве иномарок), начиная с «классики» и заканчивая последними моделями.

Неисправности обогрева заднего стекла и способы устранения Схема:

1 — монтажный блок;

2 – реле включения;

3 – замок зажигания;

4 – кнопка включения (с подсветкой);

5 – сигнальная лампа на щитке приборов;

6 – нить обогрева (элемент) заднего стекла;

Неработоспособность обогревателя заднего стекла обнаруживается сразу, при рабочем обогреве запотевшее стекло, буквально на первых минутах, после включения, начинает проясняться. Если обогрев не работает, этого не происходит, и стекло остается запотевшим.

Обогрев может не работать по следующим причинам:

• стекло вообще не оттаивает, сигнальная лампочка (кнопка включения) не светится: скорее всего, не работает управление включения реле обогрева. Необходимо проверить: напряжение управления и массу (85 и 86 на реле,1 и 9; и 2 и 4-на колодке), предохранитель F7, кнопку 4.
• обогрев не работает, контрольная лампа на щитке приборов (или на кнопке включения) светится: вероятно, нет напряжение питания. Необходимо проверить: напряжение питания ( контакт 5, 30 на реле, 19 на колодке), предохранитель F4, напряжение и массу на элементе обогрева, целостность самого элемента;
• стекло проясняется частично (полосками). Вышли из строя некоторые нити обогрева. Возможно восстановление: необходимо найти повреждение (разрыв цепи), и восстановить его с помощью токопроводящего лака (клея) или с помощью специального ремонтного комплекта.
• все работает, но стекло не оттаивает. Такое возможно зимой, или в холодное время года, когда стекло сильно обледенело. Нагрева элемента обогревателя не хватает и стекло не может оттаять. Чтобы избежать этого, необходимо очистить стекло ото льда.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
