Предохранитель заслонки печки приора

Главный блок предохранителей Лада Приора

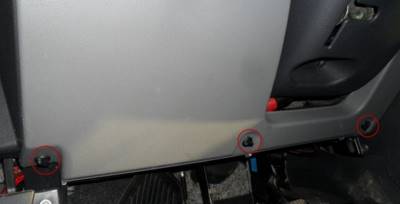

Основная масса предохранителей на Приоре расположена слева под рулевой колонкой. Плата закрыта пластиковой крышкой, которая очень легко открывается поворотом трех удерживающих ее черных защелок. Сама крышка отбрасывается в сторону и нашему взору предстает схема предохранителей и реле, расположенных на печатной плате.

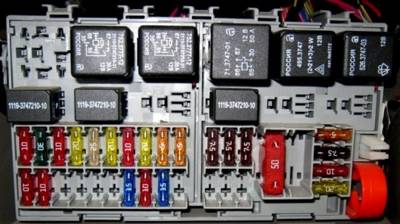

Блок предохранителей

В верхней части платы находятся исключительно реле. Они необходимы для включения мощной нагрузки, от нескольких Ампер и выше. В нижней же части в два ряда располагаются предохранители, окрашенные в самые различные цвета (это зависит от их номинала). Для удобства съема как предохранителей, так и реле, справа в блоке предусмотрены пластиковые съемники-щипцы.

Предохранители Лада Приора имеют стандартную маркировку английской буквой F, от слова Fuse (собственно, предохранитель). Нумерация идет слева направо. Первая плавкая вставка в верхнем ряду обозначена как F1, а последняя как F32.

Далеко не каждая ячейка предохранителей занята, пустые места обозначены как резервные. В частности, на Приоре это ячейки F22-F30 и F32. То же касается и мест под реле — не все посадочные места из существующих на печатной плате Лада Приора используются.

Данный блок отвечает и за освещение фар (F3 и F4 — дальний свет; F6, F7 – ближняя подсветка), и за освещение в салоне (F10), и за электроподогрев сидений (F19). В целом, если проблема с габаритами, любого существующего освещения Лада Приора, печки (F9), стеклоочистителя (F11) и т.п. – стоит проверить плавкие вставки в главном блоке с предохранителями. То же касается и исполнительных реле, в т.ч. реле стартера (K3).

Видео «Замена блока предохранителей на Приоре»

Процедура замены блока предохранителей Приора представлена в видеоролике от канала «Ремонт и Тюнинг».

Рекомендуем посмотреть:

  • Предохранитель дальний свет приора

  • Предохранитель дворников приора где находится

  • Блок предохранителей приора абс
  • Лада приора предохранитель стартера

  • Приора реле дворников где стоит

  • Где находится предохранитель на центральный замок приора

Дополнительный блок предохранителей, расположенный под капотом Лада Приора

Определенная часть предохранителей на вашем автомобиле спрятана в моторном отсеке, возле расширительного бачка. Они также сверху закрыты черным пластиковым кожухом, который необходимо будет снять, чтобы добраться до схемы предохранителей Лада Приора, расположенных под ее капотом. Их количество, конечно, и рядом не стоит с тем, которое умещается в главном блоке. Но от того их значение не становится менее важным, ведь они отвечают непосредственно за работу ДВС, вентилятора системы охлаждения, электроусилителя руля и генератора. Если Лада Приора не заводится, вполне может быть, что вышел из строя как раз один из представленных предохранителей.


Предохранители под капотом

Предохранители Лада Приора, расположенные в данном блоке, имеют самый высокий номинал. Если самая «сильная» плавкая вставка в главном блоке ограничена 30 А, то здесь номинальные токи измеряются значениями от 30 до 60 А, что объясняется высокими импульсными токами работы свечей зажигания, генератора и прочими электрическими токоприемниками ДВС. Не стоит пытаться менять предохранитель Лада Приора при работающем силовом агрегате, токи такой величины могут вызвать сильное искрение при попытке достать плавкую вставку под нагрузкой или вставить ее, возможные ожоги, легкий испуг и повреждение блока плавких вставок почти гарантированы.

Блок предохранителей Лада Приора, расположенный напротив пассажирского сиденья

Наконец, еще несколько реле и предохранителей находятся со стороны пассажирского сиденья под панелью торпедо. Крышка блока удерживается на нескольких саморезах, которые необходимо открутить крестовой отверткой, чтобы получить доступ к печатной плате. Схема предохранителей блока включает в себя всего три плавких вставки и два реле на дополнительном фланцевом креплении.

Здесь находится главное автомобильное реле (K1). Оно включается электронным блоком управления после поворота ключа зажигания и отвечает за основную массу датчиков, необходимых для нормальной работы силового агрегата на Лада Приора. Понять о том, что реле сработало, можно по характерному щелчку после поворота ключа зажигания.

Предохранители в данной схеме защищают оперативную цепь главного реле (F1), цепь питания контроллера (F2), управляющего работой ДВС, и линию включения бензонасоса (F3). Сам бензонасос включается при помощи реле (K2), находящегося там же. Исправность всех вышеперечисленных компонентов необходима для запуска автомобиля и начала движения, как и предохранителей, находящихся под капотом Лада Приора.

Монтажный блок Приоры — расположение и замена предохранителей

Электрика каждого автомобиля нуждается в защите от перегрузок. Ведь неисправная проводка губительна для автомобиля. Самый негативный вариант – это возгорание проводки.
Как и во всех автомобилях, в автомобиле Приора блок предохранителей призван обезопасить проводку от перегрузок. Он оснащен предохранителями и реле. Реле предназначены для оборудования, требующего для работы ток большой величины. Реле защищают контакты выключателей от перегорания.

Обратим внимание на то, как устроена схема блока предохранителей: Приора комплектуется плавкими предохранителями.

Принцип действия таких предохранителей следующий: при прохождении через предохранитель более высокого тока, чем нужно, плавкая вставка, находящаяся внутри предохранителя перегорает, тем самым размыкая цепь. Такой простой принцип работы спасает электронику автомобиля от поломки.

Помните, в автомобиле отказала какая-либо электроника: будь-то это стеклоподъемники, свет или электрообогреватель сидений – не спешите паниковать и ехать в сервис. Возможно, проблема лишь в том, что предохранитель сделал свою работу и разомкнул цепь.

Учитывая, как располагается тот или иной блок предохранителей, ВАЗ 2170 Приора позволяет владельцу самому осуществить замену. Но даже если действительно предохранитель перегорел, не торопитесь его менять. Выясните, по какой причине это произошло. Возможно, в каком-то из участков цепи происходит короткое замыкание. Если его не устранить, то от замены предохранителя не будет толку.

Установленная в автомобиле Лада Приора электросхема: блок предохранителей и реле – позволяет уберечь ваш автомобиль от дорогостоящего ремонта. Важно понимать назначение каждого их элементов, чтобы принимать соответствующие меры.

Если будут иметься знания, как устроен (в совокупности с тем, как устроена у всего автомобиля электрическая схема) блок предохранителей, Приора станет для вас открытой книгой.

В автомобиле Лада Приора, блок предохранителей не один – их несколько. Существует один основной блок и три дополнительных. Основной располагается под капотом со стороны АКБ. Здесь немного предохранителей. Они маркируются слева направо и имеют следующую расшифровку:

1) F1(цвет зеленый) – Электронная система управления двигателем (60 А) 2) F2(цвет зеленый) – электропакет, электровентилятор двигателя, реле загрузки выключателя зажигания, обогрев заднего стекла; (60 А)

3) F3(цвет оранжевый) –питание прикуривателя, стоп-сигнала, салонный свет, комбинация приборов, питание вентилятора системы охлаждения, звуковой и тревожный сигналы, а так же замок зажигания; (60 А) 4) F4(цвет синий) – генератор (60 А)

5) F5(цвет красный) – ЭУР (50 А) 6) F6(цвет синий) – генератор (60 А)

Также под капотом есть второй блок предохранителей. Отведя на систему кондиционирования дополнительный блок реле и предохранителей, Лада Приора еще на немного приблизилась к иностранным автомобилям в плане электронадежности.

Блок включает в себя: предохранители цепи питания правого и левого электровентилятора (по 30 А), электровентилятора отопителя (40 А) и компрессора (15 А); реле электровентилятора правого и левого, электровентилятора отопителя и компрессора.

Следующий блок стоит за центральной панелью. Для этого нужно демонтировать облицовку центральной панели справа.

В автомобиле ВАЗ 2170 Приора блок предохранителей, находящийся за центральной панелью, представлен небольшим блоком. Там установлены следующие предохранители: для цепи главного реле и блокирования стартера (15 А), для питания ЭБУ (7,5 А), для электробензонасоса (15 А). Также установлено главное реле и реле для запуска бензонасоса

Четвертый блок предохранителей в Приоре расположен с водительской стороны, под рулем слева. Облицовочная крышка крепится на 3 винтах. В данном блоке находится предохранителей больше всего.

Что делать, если сгорели предохранители в схеме на Лада Приора

Проблемы с перегоревшим предохранителем Лада Приора могут возникать по следующим причинам:

  • неисправность в силовой цепи: проблемы в электропроводке либо в основном потребителе;
  • брак или дефект плавкой вставки, когда та фактически не соответствует заявленному номиналу и быстро перегорает. Возможно, проблема не в схеме, а в самом предохранителе;
  • плохой контакт на зажимах печатной платы с предохранителем. Недостаточное усилие в месте соединения двух проводников становится причиной, т.н. переходного сопротивления. В месте плохого контакта предохранитель сильно греется, что становится причиной преждевременного перегорания плавкой вставки. Убедитесь, что ножи предохранителя надежно сидят в посадочном месте.


Перегоревший предохранитель

Предохранители могут перегорать или мгновенно, или спустя какое-то время в работе, как это понимать:

  • если предохранитель сгорает моментально после его установки в цепь – это верный признак либо короткого замыкания, либо вы устанавливаете в блок плавкую вставку более низкого номинала. Подобное поведение предохранителя с большой вероятностью намекает на проблему в электрической схеме;
  • если плавкая вставка перегорает спустя некоторое время: после пары минут работы, получаса или нескольких часов – это значит, что происходит перегрузка по току. Чем больше перегрузка – тем быстрее перегорает предохранитель. Как мы уже говорили выше, возможной причиной может быть и низкое качество производства, и высокое переходное сопротивление, и работа электроприемника в режиме перегрузки, и проблемы с электрической схемой Лада Приора.

Ни в коем случае не меняйте номинал предохранителя, пытаясь экспериментировать с током нагрузки. В нормальном режиме работы ток уставки подбирается несколько выше рабочего, что обеспечивает эффективную защиту электрической схемы как от перегрузок, так и от короткого замыкания. Изменение параметров работы электрической схемы может стать причиной не только выхода из строя защищаемой предохранителем линии, но также и прочих элементов электропроводки.
