Центральный замок для авто. Зачем он нужен?


Автомобили admin26.02.2020

Здесь мы поговорим о том, как выполняется установка центрального замка и сигнализации «с нуля». В комплекте ЦЗ обычно идут 4 актуатора, а также блок управления замком. К этому блоку, по идее, нужно подключать сигнализацию. Притом лучше использовать только сигнальные шнуры, чтобы силовую проводку актуаторов монтировать один раз (при установке БУ ЦЗ). Даже таких вариантов подключения существует два, а ещё есть метод, когда водительский актуатор подключают к сигналке напрямую. Мы приводим три схемы и сравниваем их между собой.

Принцип работы БУ ЦЗ

Посмотрим на схему, прилагаемую к инструкции по установке замков Convoy X400:

Моторы актуаторов включены «в параллель». Синий и зелёный провода – силовые. Чёрный шнур – это масса, а вот кабели «белый» и «коричневый» являются управляющими. По секрету скажем, что коричневый шнур является входом запирания, то есть закрытие происходит, когда он подключен к массе.

Если собачку на водительской двери принудительно закрывают, в главном актуаторе срабатывает концевик, и коричневый шнур оказывается на «массе». Блок сразу подаёт напряжение на все актуаторы (происходит запирание). Чтобы отпереть замок, нужно достичь следующего: на «коричневом» кабеле массы нет, а на «белом» она есть. Тогда стержни актуаторов выдвигаются. А провода для «Manual Switch» – это дополнительные входы, но управление по ним производится так же.

Нужно отметить один нюанс. Если шнур, белый или коричневый, замкнуть на массу надолго, то всё срабатывает, как надо. Потому и переключатель «Manual Switch» должен быть тумблером, а не кнопкой.

Хотя, сдвоенная кнопка тоже может служить выключателем, но при условии, что прижимать её будут в течение 0,8 секунд (непрерывно). Основываясь на этом свойстве, сигнализацию можно подключать к управляющим проводам ЦЗ. Время удерживания реле в сигналке настраивают на 0,7-0,8 с, и этого оказывается достаточно.

Различия в механике

Схема прямого управления замками дверей.

Статья по теме: Приводим в порядок старую ванну

Все центральные замки по функционированию сводятся к 2-м основным типам:

  • механический центральный замок;
  • дистанционная блокировка дверей.

Механическое закрытие дверей происходит при помощи поворота обычного ключа в замке, чаще всего такая функция расположена в водительской двери. Закрываете одну — автоматически блокируются все остальные. Дистанционная обслуживается при помощи брелока или кнопки на ключе зажигания. Конечно, механический вариант проще и надежнее. Дистанционный иногда может и заклинить по многим причинам — от разряженного аккумулятора и некачественного механизма до севших батареек в ключе.

Изначально все замки изготавливались с централизованным блоком управления, однако, со временем появление дополнительных функций, таких как блокировка двери багажника или топливного люка, потребовали децентрализации в управлении.

Сегодня производители предлагают вариант центрального замка, совмещенного с сигнализацией. Такой вариант достаточно практичен, так как все системы безопасности работают синхронно, что повышает уровень безопасности автомобиля. Кроме того, центральный замок с сигнализацией удобнее устанавливать — не нужно несколько раз ездить посещать автосервис или разбирать машину самому.

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Принцип работы

Причин поломки или неудовлетворительной работы центрального замка может быть много. Какие-то из них обусловлены климатическими условиями (повышенная влажность, холодные зимы и тому подобное), а часть – неправильной установкой и регулировкой или износом.

Все неисправности центрального замка (ЦЗ) условно можно разделить на следующие категории: полный или частичный отказ; замок не работает или работает со сбоями из-за механических либо электрических дефектов или повреждений.

При выявлении неисправностей центрального замка следует основываться на этой классификации и начинать ремонт не с каких-то конкретных действий, а с диагностики оборудования.

Это позволит сохранить немало времени, а возможно, и финансов.

Центральный замок должен функционировать независимо от того, работает двигатель автомобиля или нет, а также включено или нет зажигание – главное, чтобы бортовая сеть не была обесточена (клеммы питания должны быть подсоединены к аккумулятору). Вся система состоит из соединяющих проводов, выключателей и:

  • электрических приводов (соленоидов или механизмов с моторчиком) – электрический центральный замок;
  • вакуумных приводов, трубок, компрессора и платы его управления – пневматический (вакуумный) центральный замок.

Приводы обычно называют актуаторами или активаторами. В водительской двери автомобиля, а также нередко и в передней пассажирской, установлен управляющий привод, который при срабатывании отправляет по отдельным проводам электрический сигнал на открывание/закрывание остальных дверей (на управляющую плату или на силовые реле остальных дверей – только в электрическом ЦЗ).

При наличии автосигнализации ремонт начинают с ее тестирования.

Если центральный замок не срабатывает от ее переносного пульта, то в первую очередь следует проверить, как он работает от ключа и кнопки для открытия/закрытия водительской двери (и передней пассажирской, если в ней тоже установлен управляющий привод).

Когда «вручную» центральный замок работает, следует искать неисправность в электрических и управляющих цепях сигнализации. В первую очередь надо проверить батарейку дистанционного пульта – возможно, она разряжена.

Если центральный замок не работает или выдает сбои и при «ручном» управлении, то сначала надо определить характер проявления неисправности. При полном отказе всей системы у вакуумного ЦЗ не будет слышно работы компрессора, а у электрического – слабые пощелкивания срабатывающих реле, кнопки ручного открытия на всех дверях останутся неподвижными.

В этом случае необходимо проверить и при необходимости заменить предохранитель цепей ЦЗ (в зависимости от электрической схемы автомобиля он может быть не один). Возможно, на этом ремонт и закончится. Если при активации ЦЗ какой-то предохранитель выгорает, то значит в защищаемой им цепи происходит короткое замыкание, и надо искать причину, которая это вызывает.

Предохранители целы, но не работает:

  • отсутствует напряжение на входе активатора водительской двери из-за обрыва подводящих проводов или плохого контакта на их клеммах в результате окисления – привод не может передать управляющий сигнал для остальных дверей (не чем);
  • вышел из строя концевой выключатель активатора водительской двери либо плохой контакт на его управляющих клеммах или обрыв проводов, отходящих от управляющих клемм – отсутствует управляющий сигнал.

Ремонт следует начать с проверки наличия питания и управляющих сигналов (появление или исчезновение напряжения на соответствующих контактах) привода при активации ЦЗ.

Затем проверяют качество контактов и целостность проводов соответствующих цепей.

В последнюю очередь проверяют концевой выключатель, который при необходимости ремонтируют или заменяют (в электрических ЦЗ всегда установлен внутри привода).

Причиной отказа также может быть неисправность электронной схемы сигнализации автомобиля, а в случае вакуумного ЦЗ еще и выход из строя управляющей платы компрессора.

Их проверку и ремонт производят в самом конце диагностики.

Если же центральный замок подает хоть какие-то «признаки жизни», то речь идет о его частичном отказе – слышны звуки работы компрессора у вакуумного ЦЗ и пощелкивание реле – у электрического.

Дверные кнопки ручного открывания могут частично или не на всех дверях срабатывать, либо передергиваться из положения «закрыто» в «открыто» и сразу обратно (или наоборот).

Одной из причин такого поведения ЦЗ может быть нарушение фиксации крепежа тяги, идущей от привода к механизму замка (в водительской двери, если плохо работают все активаторы, либо в той, у которой происходит нарушение процесса отпирания/запирания).

Чаще всего, встречаются неисправности, сопровождающиеся длительной работой компрессора (в течение 15–20 с или дольше, пока не сработает его защита):

  1. Центральный замок открывает и закрывает двери автомобиля (и наоборот), пока не отключится насос.
  2. Все двери открылись/закрылись или на каких-то замок не сработал (возможно неравномерное срабатывание замков), и компрессор продолжает гудеть, пока его не выключит защита.

Причиной 1-го случая может быть: неисправность либо «плавает» из-за конденсата или других причин контакт выключателя актуатора водительской двери – с привода по обеим управляющим проводам на плату насоса подается напряжение («плюс» и на открытие, и на закрытие – в результате компрессор то качает воздух, то откачивает). Необходимо провести ревизию выключателя, а при необходимости отремонтировать его или поменять.

Во 2-ом случае может быть:

  1. Негерметичность трубок вакуумной магистрали.
  2. От концевого выключателя актуатора одной (или нескольких) из дверей до платы управления работой компрессора не доходит сигнал, что замок закрылся/открылся, и насос продолжает гонять воздух.
  3. Сигналы о запирании/отпирании замков приходят на плату компрессора, но он их «игнорирует».

Читать далее: Кроссовер Volvo XC40 стал европейским автомобилем 2018 года

В 1-ом случае сначала проверяют магистраль к двери с несработавшим приводом. Выявить поврежденное место можно по шипению воздуха. Порванные трубки меняют. Если все шланги целы, то негерметичен один из приводов – обычно в них рвется или трескается мембрана. Если нет подходящих мембраны или актуатора б/у, то придется приобретать замок двери в сборе.

Во 2-ом случае ремонт начинают с проверки электрических цепей от актуаторов дверей до управляющей платы на наличие напряжения на соответствующем проводе. Можно просто сравнить состояние всех цепей от всех приводов.

Скорее всего, неправильный сигнал поступает только от одного привода, и замеры напряжения на проводах пучка, идущего от него, будут отличаться от показаний на проводниках от всех остальных. Затем следует найти обрыв цепи и устранить его. Чаще всего, повреждение происходит в дверных гофрах.

Если провода целы, то причина кроется в неисправном концевом выключателе, который ремонтируют или меняют.

В последнем случае необходимо разобрать блок компрессора и почистить контакты клемм пневмодатчика сигнализации открытие/закрытие – скорее всего, они окислились. Если это не помогло, то надо проверять схему управляющей платы – ремонт нужен ей.

Отечественные ЦЗ с соленоидами через несколько лет эксплуатации начинают бояться перепадов температуры на понижение, особенно в условиях повышенной влажности и в осенне-весенний период.

Соленоиды сперва начинают подклинивать, а спустя какое-то время они могут вовсе отказаться открывать/закрывать замок. Они обычно встречаются на авто с заводской установкой ЦЗ.

Лучше их менять на приводы с моторчиком, но можно попробовать разобрать, почистить и смазать свежей смазкой.

Несрабатывание или частичное срабатывание активатора одной или нескольких дверей может быть вызвано:

  1. обрывом или плохим контактом в питающей цепи от выключателя активатора водительской двери до силового реле (напрямую или через управляющую плату) и после него до неработающего привода;
  2. выходом из строя реле;
  3. неисправностью управляющей платы – если есть;
  4. плохим контактом или обрывом проводов на клеммах мотора или соленоида внутри активатора;
  5. износом шестерен активатора (с моторчиком) или его подвижных элементов (для всех приводов);
  6. сгоревшей обмоткой моторчика или катушки соленоида.

Ремонт начинают с проверки подачи напряжения на не срабатывающий, как надо, привод. Напряжение должно поступать на 1 провод при активации функции «закрыть».

При открывании на этом проводе напряжение должно пропасть, а на другом – появиться.

Затем, в зависимости от полученных результатов тестирования, проверяют либо сам активатор и устраняют неисправность в нем, либо всю цепь до него по отдельности (до реле, включая управляющую плату, если есть, затем само реле и проводку после реле) с восстановлением работоспособности поврежденных участков. Наиболее часто встречающаяся поломка в системе ЦЗ – обрыв провода в гофре между дверью и кузовом автомобиля.

Центральный замок облегчает жизнь водителю, запирая и отпирая все двери машины сразу. Именно поэтому сбои в его работе воспринимаются владельцем так болезненно.

Во время поворота ключа в замке водительской двери происходит срабатывание микропереключателя, подающего сигнал сначала к блоку управления двери, а затем и к центральному блоку, откуда управляющие сигналы отправляются к блокам управления остальных дверей (крышки багажника и топливного люка).

Исполнительное устройство дверного замка (актуатор), получив сигнал от дверного блока управления, включает в работу электродвигатель с редуктором. Вращательное движение электродвигателя преобразуется в возвратно-поступательное движение тяги замка.

Таким образом, при открытии ключом водительской двери происходит разблокировка замков всех остальных дверей автомобиля. При запирании ключом водительской двери все происходит с точностью до наоборот.

  • В случае, если на ключе зажигания имеется специальная кнопка, отпирание и запирание дверей машины можно выполнять дистанционно.

  • Бесспорным удобством центрального замка является то, что одновременно с дистанционной блокировкой/разблокировкой дверных замков происходит активация/деактивация сигнализации автомобиля.
  • К слову, центральный замок превосходно совмещается со всем видами сигнализации.
  • В случае, когда центральный замок не реагирует на нажатия кнопки на брелоке управления сигнализацией, попробуйте закрыть дверь со стороны водителя ключом.
  • Если при этом центральный замок сработает, причина неисправности – в переносном пульте.
  • В нем может банально разрядиться батарейка, однако случается и выход из строя электронного модуля устройства.

Установка центрального замка – делаем правильный выбор

Выбирая столь важный и удобный элемент вашего автомобиля, вам, прежде всего, необходимо определиться с фирмой-производителем, так как, отдав предпочтение дешевому китайскому изделию, не стоит рассчитывать на его долгую и качественную работу. Еще стоит обратить внимание и на опции, дабы не переплачивать за то, чем пользоваться не будете, а иногда они будут раздражающе ненужными. Правда, управление замком программируется при установке, и вы вполне можете попросить их не настраивать вовсе.

Также возьмем на себя смелость рассказать о некоторых хитростях таких механизмов. Очень удобной является функция дожима автостекол, но только при наличии стеклоподъемников. Ведь нередки случаи, когда мы при движении чуть приоткрываем окна для ненавязчивой вентиляции, а потом забываем их закрыть. Также полезна опция запирания всех дверей во время набирания скорости автомобилем, это особенно актуально при наличии детей.

Пособие по установке

Как осуществляется установка и подключение ЦЗ с активатором и пультом ДУ своими руками:

  1. В первую очередь, отключается аккумуляторная батарея, после чего демонтируется облицовка с дверей. Снимите всю обшивку, в том числе все винты и фиксаторы. Также необходимо раскрутить облицовочную панель под рулем.
  2. Далее, вам необходимо определиться с местом, где будет вмонтировано устройство. По мнению многих специалистов, наиболее оптимальным вариантом будет монтаж ЦЗ в левом нижнем углу, поскольку даже когда стекло будет опускаться, оно никак не повлияет на работу ЦЗ.
  3. Следующим этапом установки системы с активатором и пультом ДУ будет монтаж активаторов замка. Все эти активаторы монтируются в соответствующие отверстия в каждой двери. Если отверстий нет, то их необходимо будет просверлить своими силами. Активаторы фиксируются саморезами.
  4. Далее, нужно подсоединить активатор к тяге замка. В этом случае наиболее важным моментом является совмещение центра хода тяг. После этих действий от активаторов необходимо поставить фиксирующие элементы на тяги ручного блока. Непосредственно после подключения следует сразу же проверить, работоспособна ли цепь.
  5. Затем следует уложить проводку. Та цепь, которая идет от активаторов, должна быть надежно зафиксирована, для этого используйте хомуты. Монтаж хомутов не нужно осуществлять в нижней части дверцы, поскольку там зачастую собирается влага. Чтобы все сделать правильно, более оптимально будет приобрести специальную гофру или резиновый патрубок, который защитит проводку от воздействия внешней среды и изгибов.
  6. Следующим этапом будет демонтаж контрольного щитка (приборки), вам необходимо найти место, где проходит проводка, обычно он за вещевым ящиком. Вам необходимо подсоединить приводы активатора, после чего заизолировать их и проложить. Полученную цепь необходимо уложить под контрольным щитком, а также вещевым ящиком.
  7. Теперь в стойку необходимо вмонтировать проходную трубку.
  8. Затем к разъему нужно подключить предохранитель, после чего подсоединить его к блоку ЦЗ. В конечном итоге центральную консоль необходимо будет собрать.
  9. Далее, осуществляется подсоединение провода от системы с ДУ к транспортному средству. Минусовой выход подключается к кузову автомобиля, а плюс — непосредственно к предохранителю.
  10. Когда все этапы подключения завершены, остается проверить работоспособность. Для этого подключите АКБ и проверьте, как закрываются все двери. Также не лишним будет проверить и проводку. Если все работает нормально, собирайте обшивку и прочие элементы салона в обратной последовательности.

Получите доступ к проводке.

Установите замок в дверь.

Подключите ЦЗ к цепи авто.

Рекомендуем: Трос ручного тормоза: замена, регулировка

Как установить центральный замок без посторонней помощи?

Установка центрального замка не покажется вам сложной, давайте попробуем осуществить ее своими силами. Сначала снимаем обшивку и пылезащитные шторы с дверей, так что не забудьте запастись пластиковыми защелками, которыми прикрепите ее обратно. Отсоедините клеммы от аккумулятора, все-таки данная процедура связана с электричеством, поэтому не стоит забывать об элементарной технике безопасности.

Следом выбираем самое подходящее место для установки замка, в этом случае обязательно необходимо учитывать расположение внутренностей стеклоподъемников, а также ход стекла, вполне возможно, что необходимо будет изготовить специальный кронштейн для крепления замка. Крепим замок с помощью саморезов. После его установки обязательно нужно произвести сопряжение замка с тягой, которая отвечает за поднятие и опускание кнопки запирания двери. Оно должно происходить плавно и без натуги. Далее настраивается электрическая схема центрального замка. От каждого из активаторов идет по четыре провода, два из них идут к кузову и отвечают за закрытие или же открытие замка, и два – к активатору.

Все провода протягивают через гофрированную трубку, ее можно видеть между стойками кузова и дверью. Эта трубка выполняет защитные функции и препятствует перетиранию проводов и возникновению пробоин в изоляции.

Дальнейший путь проводов прокладывается под настилом авто и достигает привода центрального замка. Подключите провода к блоку согласно тому, как указано в инструкции. Проверьте работоспособность всех дверей авто в закрытом состоянии по очереди, таким образом, можно будет определиться, как отрегулировать фиксаторы относительно тяги центрального замка. Получив положительный результат, не забудьте закрыть обшивку и прикрутить обратно пороги. Подобная схема подключения центрального замка займет около полутора часов вашего времени, но в дальнейшем повысит уровень вашей защиты.

Проблемы в работе электропривода активатора

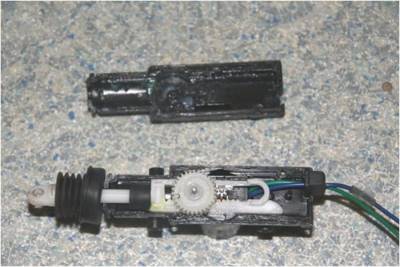

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

Рекомендуем: Технология замены ремня генератора

Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:

  • активатор на отдельно взятых дверях перестает функционировать;
  • постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.
