Обозначение лампочек и датчиков на приборке
Для начала ознакомимся с расположением и описанием компонентов щитка в Ладе Весте:
- Тахометр. Благодаря этому прибору водитель знает, какова частота работы коленвала, то есть с какой частотой оборотов работает двигатель. Нельзя допускать, чтобы стрелка прибора перемещалась в красную зону, поскольку это может привести к повреждению силового агрегата. Если вы давите педаль газа в пол, при этом частота оборотов превысила 6200 в минуту, подача горючего будет ограничена. Также специалисты рекомендуют не допускать работу мотора в опасном режиме, когда частота оборотов составляет менее 800 в минуту.
- Индикатор «Педальная регулировка».
- Значок ремней безопасности, горит всегда, если водитель или пассажир не пристегивается.
- Индикатор подушек безопасности. Если он появился без причины, возможно, проблема заключается в выходе из строя датчика подушек или его плохой контакте с электросетью.
- Резервная лампочка, может быть подключена при установке дополнительных устройств или систем.
- Индикатор отказа тормоза, при его появлении следует остановить машину и проверить исправность работоспособности тормозов.
- Значок незапертой двери багажного отсека, при его появлении следует проверить багажник.
- Символ незапертого капота. Если он начал гореть на приборке, при этом капот нормально закрыт, нужно проверить работоспособность датчика.
- Спидометр. Данный прибор считается одним из основных, поскольку на него водитель обращает внимание чаще остальных. Устройство используется для демонстрации скорости передвижения.
- Значок аварийно световой сигнализации, всегда мигает при активации аварийки.
- Символ незапертых дверей. Если автомобиль начал движение с одной или несколькими открытыми дверьми, на приборке появится соответствующая лампочка.
- Индикатор системы круиз-контроля.
- Индикатор ограничителя скорости, появляется в том случае, если водитель превышает допустимую скорость движения.
- Этот прибор указывает на температуру антифриза в системе охлаждения. Если индикатор вышел из строя, эксплуатация транспортного средства не допускается, поскольку он сообщает о температуре двигателя. В том случае, если это значение превысит допустимое, составляющее 115 градусов, лампочка будет гореть красным цветом без перерыва, также должен кратковременно работать зуммер. При высокой температуре двигатель может просто выйти из строя.
- Значок штатной противоугонной системы — иммобилайзера.
- Значок включения габаритного освещения.
- Символ включения ближнего освещения.
- Диодный значок активации дальнего освещения.
- Индикатор включения передних ПТФ, всегда появляется с их активацией.
- Аналогично значок включения противотуманок, установленных сзади.
- Лампочка ESC — электронной системы управления устойчивостью.
- Символ ESC OFF, свидетельствует об отключении данной системы.
- Датчик уровня горючего в баке, по нем водитель ориентируется, когда нужно заправлять автомобиль.
- Значок включения резервного объема горючего — появляется, когда в баке остается мало бензина.
- ЖК-дисплей с основными параметрами и опциями.
- Значок включения правого поворотника, перестает мигать после завершения маневра.
- Символ активации левого поворотника.
- Лампочка включения системы ABS.
- Значок АКБ, может появляться всегда при включении зажигания, но должен исчезать после запуска мотора. Если индикатор продолжает гореть, это свидетельствует о необходимости зарядки аккумулятора или диагностике генераторного узла.
- Световой индикатор аварийно низкого давления в шинах, получает данные от соответствующих датчиков, установленных в колесах.
- Символ появление неполадок в работе коробки передач.
- Значок неисправностей, выявленных в работе мотора. Причин может быть множество, при появлении символа требуется более детальная диагностика.
- Контроллер электроусилителя рулевого колеса.
- Символ аварийно низкого давления масла в ДВС. Он также всегда появляется при включении зажигания и пропадает после запуска мотора (автор видео — Юрий Т*********О).
Эволюция эмблемы «Лада»
В лихорадке строительства завода и выпуска первых авто о товарном знаке инженеры как-то позабыли. Спохватились, когда из Италии пришли комплектующие, в том числе радиаторные решетки, на которых на месте эмблемы красовались пустые места.
Эволюция эмблемы «Лада»
Дизайнеры принялись за дело: В. Антипин повторил абрис и размер фиатовского логотипа, вписав внутри вместо четырех латинских букв три русские.
Автором собственно ладьи, похожей на букву «В», стал А. Декаленков. К его неудовольствию Ю. Данилов творчески переработал лодку. Получилось то, что сегодня считается классической эмблемой.
Первые экземпляры, дополненные, вопреки правилам геральдики, словом «ТОЛЬЯТТИ», изготавливали в Турине. По нелепой случайности букву «Я» внутри слова перевернули задом наперед: получилась латинская «R». Всего 30 первых значков выглядят как «ТОЛЬRТТИ» – этот раритет среди коллекционеров сегодня стоит сотни евро.
Уже на «копейке» эмблема начала меняться: убрали надпись. На «тройке» ладья слегка вытянулась, а окантовка, широкая внизу и узкая вверху, «перевернулась». Прямоугольную форму фирменный знак приобрел на «шестерке».
Первые значки были солидными, выполненными из хрома. Фон, покрытый рубиновым лаком, рельефными волнами создавал эффект плывущей парусной ладьи. Эти варианты логотипов сегодня малочисленные и также очень дорогие.
На «шестерках» стали экономить: фон залили черной краской.
В следующих моделях от волн отказались и вовсе, хром заменили пластиком, пропорции ладьи сплюснули, а края прямоугольной окантовки скруглили.
Возможные неисправности
Если панель приборов Лада Веста стала работать с перебоями, это может говорить о таких неисправностях:
- Плохой контакт приборки с бортовой сетью. Возможно повреждение разъема подключения или контактов на нем.
- Выход из строя одного или нескольких датчиков. К примеру, сломался датчик скорости, положения коленвала, уровня топлива, в результате чего на щитке демонстрируются неверные данные.
- Механическое повреждение щитка, может быть связано с сильным ударом или работой приборки в условиях постоянных вибраций.
- Электронная неисправность платы, решение такой неисправности лучше доверить электрикам.
- Пропала подсветка. Вероятнее всего, причина кроется в перегоревших лампочках, которые нужно просто заменить (автор видео — канал NlCKRUS).
Инструкция по монтажу и ремонту

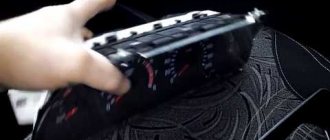

Как снять приборку своими руками:
- После отключения АКБ нужно открутить два болтика, которые фиксируют щиток.
- Затем возьмитесь за переднюю часть приборки и без лишних усилий потяните ее на себя. Тяните до того момента, пока не услышите щелчок фиксаторов.
- Далее, нужно открутить еще два винтика отверткой, они расположен по бокам щитка.
- Потяните устройство на себя и отключите штекеры с проводкой, расположенные на обратной стороне. Произведите демонтаж щитка и займитесь его ремонтом или заменой.
Подробное описание комбинации приборов Лада Веста
- Тахометр. Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программой электронной системы управления двигателя. При превышении примерно 6200 мин-1 подача топлива будет ограничена. Возможные при этом перебои в работе двигателя и толчки в движении автомобиля не являются неисправностью. При снижении частоты вращения подача топлива возобновится. Также не допускайте работу двигателя при трогании и во время движения с частотой вращения коленвала двигателя ниже 800 мин-1. (ВНИМАНИЕ! Запрещается работа двигателя в опасном режиме (при оборотах коленвала двигателя выше 6200 мин-1 и ниже 800 мин-1) .
- Сигнализатор «Ремень безопасности»
- Сигнализатор «Система надувных подушек безопасности»
- Сигнализатор «Отказ тормоза»
- Сигнализатор «Электроусилитель руля»
- Сигнализатор «Неисправность двигателя»
- Сигнализатор «Аккумуляторная батарея»
- Сигнализатор ABS
- Спидометр
- Сигнализатор «Незакрытый капот»
- Сигнализатор «Аварийная сигнализация»
- Сигнализатор «Незакрытые двери»
- Сигнализаторы правого и левого поворотника
- Жидкокристаллический индикатор с функциями
- Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором недопустима. При превышении рабочей температуры охлаждающей жидкости (больше 115 °С) сигнализатор загорается красным светом постоянно, кроме того включается кратковременно прерывистый звуковой сигнал зуммера. Не допускайте работу двигателя в режиме перегрева. (ВНИМАНИЕ! Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен к дилеру для определения и устранения причины перегрева двигателя.)
- Указатель и сигнализатор «Уровень топлива»
- Сигнализатор «Габаритные огни»
- Сигнализатор «Фары ближнего света»
- Сигнализатор «Фары дальнего света»
- Сигнализатор «Передние противотуманные фары»
- Сигнализатор «Задние противотуманные фонари»
- Сигнализатор «ESC»
- Сигнализатор «ESC OFF»
Обозначение кнопок
Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.
В центральной части приборной панели в ряд расположены:
Кнопки ВАЗ 2114
Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;
Кнопки на ВАЗ 2114
Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.
Автомобиль: ВАЗ-2112. Спрашивает: Смирнов Сергей. Суть вопроса: Загорелся восклицательный знак на панели приборов ВАЗ-2112, не пойму почему?
Добрый день! У меня иногда загорается восклицательный знак в кругу на панели приборов, чаще всего это происходит при торможении! Подскажите, пожалуйста, в чём может быть причина и как её решить?
Почему загорается восклицательный знак (!) на панели приборов?
В тот момент, когда автомобиль совершает торможение, тормозные цилиндры выдвигаются максимально вперёд, тем самым воздействуя на колодки. В это время цилиндры заполняются необходимым количеством тормозной жидкости, находящейся в системе, и её уровень в бачке падает. Именно по этой причине и загорается подобный восклицательный знак на панели приборов, информирующий водителя о минимальном уровне тормозной жидкости в бачке, и соответственно в системе в целом.
Видео с обзором всех контрольных ламп на ВАЗ-2112
Причины появления
При возникновении подобной индикации, в первую очередь проверяем сам датчик , который находится в бачке с тормозной жидкостью. Он представляет собой поплавок, который активно взаимодействует с тормозной жидкостью.
Для того, чтобы проверить его исправность, необходимо на заведённом двигателе, достать его из корпуса бачка и в ручную изменить положение поплавка. Если индикация на панели приборов не пропадает и никак не реагирует в зависимости от воздействия на него, значит неисправен датчик и его необходимо заменить.
Однако, если датчик исправен, возможно есть факт утечки тормозной жидкости.
Где может быть протечка тормозной жидкости?
Узнать о наличии необходимого уровня тормозной жидкости в системе очень легко, так как его видно визуально сквозь бачок тормозной жидкости. Его уровень должен постоянно находиться ближе к о, а если он существенно меньше, либо его уровень упал, значит возможна утечка.
Способы определения номера краски
Ошибка датчика детонации коды P0325, P0326, P0327, P0328
Номер краски кузова вашего автомобиля можно выяснить несколькими способами:
- Если вы купили новый автомобиль у официального дилера, то номер краски можно найти на самом ТС. Обычно табличку с некоторыми техническими параметрами автомобиля крепят на внутреннюю сторону багажника или двери. Такая табличка может содержать следующую информацию: год выпуска авто, давление в шинах, номер двигателя, номер цвета краски и пр. При покупке авто необходимо проверить, чтобы в свидетельстве о регистрации и гарантийном талоне был указан тот же цвет, что и на такой табличке. Но случается, что табличка испорчена и информация на ней стала нечитаемой или вы, приобрели подержанный автомобиль и на нем вообще отсутствует подобный источник информации. Поэтому этот способ не всегда является действенным.
- Практически все автопроизводители на своих официальных сайтах размещают палитру цветов, которыми были покрашены автомобили, выпущенные в определенный промежуток времени. Так, отыскав год и месяц выпуска вашего авто, вы можете узнать его цвет.
- Еще одним способом определения цвета автомобиля является обращение в автосервис, работники которого смогут определить цвет совершенно любого автомобиля. Вам лишь потребуется принести с собой крышку бензобака. В любом автосервисе имеется каталог, в котором представлены сотни разнообразных оттенков с присвоенными им номерами.
- Ну, и, наконец, последний и самый точный способ. Вычислить номер цвета по VIN-коду, в котором зашифрована вся информация об автомобиле.
Видео, как определить цвет автомобиля ВАЗ:
