Замена радиатора печки 2121

Когда нужно менять радиатор Шевроле Нива

Замена охладительной системы или ее отдельных узлов обычно требуется по причине ее износа или механического повреждения. Среди самых распространенных жалоб во время обращения на СТО выделяются следующие пункты.

1. Использование некачественного антифриза или заливка воды в систему. Главным свойством охлаждающих жидкостей выступает защита металлических деталей от коррозии, образования ржавчины. Когда в радиаторе используется вода, внутри магистралей образуется сильный нагар или окислы, способные забить тонкие трубки. При легкой степени поломки ремонт ограничивается запайкой одной части системы.
2. Механическое повреждение. Главный радиатор расположен в передней части автомобиля и закрыт тонкой решеткой. Ввиду плохой защиты при поездках на бездорожье или по загородным трассам элемент может повредить случайный камень или попадание сторонних предметов в радиаторную решетку. При этом для нанесения серьезного ущерба достаточно небольшого усилия – тончайшие пластинки легко сминаются, что приводит к потере теплоотдачи и перегреву системы.
3. Естественный износ. Во время активной эксплуатации радиатор подвержен постоянным перепадам температур, что сказывается на состоянии металлов. Дополнительно наносит вред наличие повышенного давления внутри магистралей после запуска машины. Подобные колебания приводят к растрескиванию трубок, креплений или охлаждающих пластинок.

Вышеперечисленные случаи касаются не только главного радиатора, проблемы возникают и у элементов печки, кондиционера.

Устройство системы отопления автомобиля «Нива Шевроле»

Система отопления шевроле обеспечивает качественную работу двигателя, не допуская перегрева, который приводит к поломке мотора. Отопитель салона модели Шевроле Нива жидкостный. Теплый воздух выводится внутрь машины, охлаждая работающий мотор. Выпускаются два вида систем отопителя: без кондиционера и оснащенная кондиционером.Отопитель салона при нормальной работе модели Шевроле Нива при нормальной эксплуатации, не требует дополнительного ухода.

С кондиционером

Эта система дает возможность регулирования важных показателей внутри салона автомобиля таких как влажность и температура. Для включения кондиционера выполняются определенные действия:

1. Производится запуск вентилятора отопителя.

2. Рукоятка, отвечающая за величину температуры, устанавливается в положение минимальных значений.Система кондиционирования находится под крышкой капота. В салон между отопителем и двигателем выводится лишь испаритель, помогающий обеспечивать бесперебойный обмен между хладагентом и нагретыми воздушными массами. Сам же хладагент двигаясь по трубкам становится газом, тем самым впитывая лишний нагрев. В этом виде он охлаждает ребра испарителя. После этого при помощи вентилятора нагретый воздух выводится внутрь салона, снизив тем самым нагрев мотора. Хладагент под давлением направляется из компрессора в конденсатор, становясь жидкостью во время охлаждения. Затем он подается в ресивер, из которого уходит в редуктор испарителя что бы вновь из жидкости стать газом. После этого наступает следующий повторяющийся цикл охлаждения двигателя.

Без кондиционера

Схема отопителя нива шевроле, не оснащенного кондиционером, простое устройство:

• воздуховод вентиляционный;
• воздуховод, через который происходит обогрев лобового стекла;
• промежуточный корпус;
• воздухозаборный фильтр;
• вентилятор;
• воздуховод, через который происходит обогрев салона;
• воздуховод направленный на обогрев ног;
• радиатор.

Сила подачи нагретого воздуха от двигателя возможно регулировать заслонками.Заслонка важная деталь печки нива шевроле. Выстроенная система воздухоотводящих трубок успешно направляет потоки нагретых воздушных масс в разные части салона. Направить горячий воздух можно на лобовое стекло, ноги водителя и пассажиров автомобиля, боковые стекла салона, двери и так далее. Подача регулируется переключателем, оснащённым четырьмя скоростями. Переключатель необходимо мягко перещелкивать в печке нива шевроле. Переключатель печки должен плавно ходить в нива шевроле. Также при поломке переключатель печки легко заменить самому в моделе нива шевроле. В моделе нива шевроле переключатель печки редко выходит из строя.

Замена радиатора Нива Шевроле с кондиционером и без него своими руками

При необходимости замены агрегатов можно обратиться на станцию технического обслуживания или к квалифицированному мастеру за помощью. Другие пользователи предпочитают самостоятельно выполнять все процедуры. Это возможно благодаря тому, что замена патрубка радиатора Шевроле Нива или самого охладителя не требует наличия специализированного инструмента или глубоких познаний механики.

Шевроле Нива замена радиатора отопителя: необходимый инструмент

Для выполнения полной замены устройства потребуется заранее подготовить необходимый инструмент.

1. Комплект ключей рожковых и накидных, можно головок с воротком.
2. Канистру охлаждающей жидкости той разновидности, что ранее использовалась в системе машины. В стандартной системе используется 5 литров антифриза классом не ниже G12.
3. Одну литровую канистру жидкости для гидроусилителя.
4. 5-6 металлических хомутов соответствующего диаметра, можно использовать пластиковые.
5. Набор тары, куда будет сливаться старый антифриз, и воронка для облегчения заливки новой ОЖ.
6. Силиконовый герметик устойчивый к воздействию высоких температур.
7. Комплект отверток разного размера.
8. Несколько чистых тряпок, перчатки.

После подготовки всего необходимого можно приступать к ремонту автомобиля.

Замена радиатора Нива Шевроле без кондиционера: последовательность действий

Последовательность действий для машин с кондиционером и без него немного отличается. Дальнейшая инструкция актуальна для более распространенной модификации, где используется обычная печка.

1. Загнать машину на эстакаду или смотровую яму. После этого выждать определенное время, необходимое для полного остывания двигателя. Это требуется по той причине, что во время работы антифриз сильно разогревается и выполнение процедуры ремонта на горячую может привести к серьезным ожогам или повреждениям узлов автомобиля.
2. Подставить под колеса противооткатные башмаки, поднять рычаг ручного тормоза и включить передачу. Во время манипуляций автомобиль будет постоянно дергаться – лишние движения ничего хорошего не принесут.
3. Открыть капот и отключить клеммы от аккумулятора – необходимость вызвана вмешательством в электрическую часть автомобиля.
4. При необходимости снять защиту картера и внешний пластик (при наличии) – это облегчит доступ к требуемым креплениям и узлам.
5. Обработать все болтовые соединения жидким ключом или аналогичными средствами для облегчения их раскручивания. При этом не следует применять молоток или зубило – шанцевый инструмент может только навредить – здесь применятся только ключи.
6. Следующий этап – разборка декоративной решетки радиатора. Деталь кузова снимается при помощи крестовой отвертки и головки №10.
7. Следом снимается два брызговика под двигателем. Также демонтаж выполняется ключами или отверткой.
8. После открытия доступа ко всем системам сливается антифриз. Для этого потребуется полностью открыть вентиль печки и вспомогательных приборов, где протекает ОЖ. После определения крана следует надеть защитные перчатки и очки – формула находящаяся в радиаторе токсична и может вызвать сильное отравление при попадании в желудок или глаза. Далее потребуется открутить верхнюю крышку расширительного бачка для облегчения стекания жидкости. Следующим этапом нужно влезть под машину и с левой стороны радиатора найти вентиль слива и открыть его. Предварительно потребуется подставить канистру или емкость под отработанное средство (вместительность должна быть не менее 5 литров). После этого отработанный антифриз утилизируется соответствующим образом.
9. Дождаться полного стекания хладагента и закрутить вентиль до упора.
10. Затем для замены радиатора охлаждения Нива Шевроле, следует снова подняться над машиной и демонтировать коробку воздушного фильтра. Крепеж выполнен в виде 4 болтов с головками №10.
11. Далее открутить патрубки, входящий и выходящий из радиатора. Магистрали крепятся металлическими хомутами и ослабляются крестовой отверткой.
12. Следом снять верхнюю крышку расширительного бачка гидроусилителя руля.
13. Отсоединить патрубки, выходящие от ГУР к системе охлаждения, предварительно подставив под соединения, пустую тару для отработки.
14. Аналогичным образом отсоединить нижние шланги, используя одну последовательность действий.
15. Следующим этапом производится отсоединение непосредственно радиатора. Деталь закреплена на 5 болтиках, при этом один ввинчен через специальный кронштейн, его тоже можно разобрать.
16. Слить остатки антифриза с радиатора (будет около одного литра).
17. Далее необходимо разъединить контактные группы клаксона и радиаторных вентиляторов. Если этого не сделать – проводка будет мешать демонтажу.
18. Снять клаксон, используя отвертки и гаечные ключи.
19. После этого нужно разъединить магистраль на термостате, оставив последний на трубке вместе с двигателем.
20. Продолжается ремонт путем снятия уловителя мух и мелких камешков. Деталь ставится непосредственно перед радиатором и закрепляется на 4 болтиках с гайками.
21. Следом убрать держатели детали и подать верхнюю часть радиатора вперед по ходу движения автомобиля.
22. Далее открутить и стянуть шланги напорной магистрали, также делается аккуратно, внутри может быть остаток антифриза.
23. Чтобы продолжить демонтаж нужно разделить тело радиатора с вентиляторным модулем. Для этого откручиваются 6 винтов. Первые 4 находятся в верхней части, нижние два требуют особенного подхода и расположены в нижней части агрегата.
24. После всех манипуляций модули разделяются и кулеры поднимаются вверх.
25. Далее снимается нижний патрубок и выгибается воздухоуловитель. Последний элемент закрыт бампером, поэтому его тоже потребуется открутить.
26. После выполнения всех действий старый радиатор полностью вынимается из подкапотного пространства вместе с опорными резинками и подкладками (они могут пригодиться).
27. Сборка выполняется в обратном порядке с заливкой антифриза. После полного монтажа системы мотор прогревается и доливается охлаждайка при необходимости.
28. Замена радиатора охлаждения Нива Шевроле без кондиционера завершена.

Перенос радиатора на ниве на место запаски

Правда, может все наоборот — это она, Нива, издевалась надо мной.

Итак я купил новую машину, вернее поменял — на трассе передо мной неожиданно тормознул Lexus до полной остановки, я, естественно, тоже, а вот 2115 сзади проспала и въехала в меня (скорость перед торможением 110 км/ч). Принято решение не ремонтировать свою старушку (21213 94 г.) — сильно уж покалечена, а купить новую.

После недельного привыкания к новой машине (21214М действительно сильно отличается в лучшую сторону, но об этом много писалось), начало ощущаться раздражение от отсутствия мелких, но привычных удобств, бывших на старой машине, которыми она понемногу незаметно обросла, а после первой же рыбалки недовольство приняло такие размеры, что в ближайший день работы оптового рынка было сделаны закупки и начато «восстановление» машины.

Прошло уже больше года, поэтому эмоции подзабылись, но помню сильно раздражало отсутствие стеклоподъемников, сигналки (вернее электрозамка, ночью, особенно новым ключом, попасть в замок это . ), отсутствие нормального света в салоне и Free Hand для телефона, а после рыбалки — отсутствие привычных мест для хранения всякого барахла и невозможность нормально поспать.

Итак план доделок-переделок: 1. Заднее сиденье; 2. Стеклоподъемники; 3. Свет в салоне и багажнике; 4. Калитка; 5. Багажник; 6. Печка; 7. Маршрутный компьютер; 8. Приемник; 9. Стеклоочистители и омыватели; 10. Шумоизоляция.

Работа растянулась на полгода, т.к. делалось все так, чтобы простои были минимальными, и с учетом того, что машина была куплена в ноябре, а такие работы, как переделка печки и шумоизоляция зимой невозможны (в моих условиях).

1. Заднее сиденье. Все, как и писалось на форуме: долой ось между спинкой и сиденьем (на новой выпрессовать не получилось, срезал болгаркой без сожаления). Единственное отличие: штатные петли прикрутил к доске 50х120 мм, а уже саму доску прикрутил на штатные места крепления сиденья. Доску тупо обтянул кожзамом. В получившееся пространство под задним сидением можно положить много всякого барахла, я вожу ручную лебедку, кол, инструменты, тент от палатки, зарядку, преобразователь 220 В, аптечку с треугольником и подпорки для задней спинки — они же подставки под колеса если садишься на брюхо, доску. Пользоваться отсеком удобно, доступ и из салона и из багажника:

Все это, естественно, затевалось для получения спальных мест, доп. отсек — побочный эффект. Раскладка сидений при полупустом багажнике занимает 1-2 мин. Достаются и ставятся подпорки, отстегивается спинка сиденья и кладется поверх багажа (багаж не выше подпорок) на подпорки, все — спи не хочу. Подробности:

За 5 лет пользования на старой машине никаких нареканий, и про палатку забыл.

Да, еще я отпилил полочки для динамиков — так удобнее раскладывать сиденье, но можно и не пилить. Основная причина отпила — увеличение емкости багажника.

2. Про стеклоподъемники и не писал бы, если бы купил штатные крепления для переключателей, но в тот раз не было, а, как я говорил — достало, поэтому купил аж за 200 р. ручки от Шнивы. На фото — то что получилось:

3. Свет в салоне тоже из форума только с газелевским фонарем. Хоть читай ночью, хоть крючки привязывай:

Еще удобно за панель засовывать разные бумажки и очки.

Когда фотографировал, очки не догадался сунуть, а при просмотре фото увидел справку за панелью на пассажирском месте и вспомнил. Свет в багажнике — такой же фонарь на левой панели. Включается или принудительно, или при габаритах и открытой задней двери.:

4. Калитка обычная, только переделаны запоры и добавлен замок. Родные никуда не годные: или болтаются, или не открываются, особенно если примерзнут, и добавлен амортизатор:

Пришлось также перенести дополнительный фонарь тормоза наверх.

Кстати о вреде калитки. Я все- таки ставлю калитку, так незагруженная машина гораздо меньше крутит задницей на неровной скользкой (грязь, снег и т.п.) дороге, и еще, если бы калитка не демпфировала удар, последствия аварии могли быть гораздо более плачевными.

5. Багажник это громко сказано. Обычные рейки для перевозки лодки или неразобранных удочек. Но в этом году одну рейку сорвал, проезжая под веткой, поэтому укоротил стойки реек (рейки стали ближе к крыше), а сами рейки обрезал под углом по размеру стоек, чтобы не торчали и меньше цеплялись:

6. ПЕЧКА на НИВЕ это что-то. Шуму много, толку мало, греет она вообще-то хорошо, но вот запотевание стекол — беда. На старой Ниве передние (центральные) рефлекторы последний год были заглушены, стоял МК ШТАТ114, наверно поэтому дело было чуть лучше, больше воздуха шло к стеклам. На новой, начитавшись форума, решил ставить вентилятор от 08, также хотелось нормальную рециркуляцию и контроль/управление температурой в салоне. Ну и хотелось все сделать с минимальными затратами труда, поскольку молодой задор уже прошел, и я стал старый и ленивый.

После достаточно долгих раздумий над конструкциями, подсмотренными в сети (в том числе на форуме), и анализа причин плохого обдува стекол родилась вот такая конструкция:

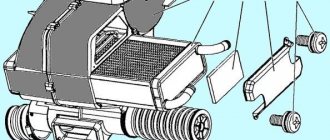

Замена радиатора печки Шевроле Нива

Указанная последовательность действий актуальна для моделей автомобиля без системы кондиционирования.

1. Полностью демонтировать вещевой ящик вместе с его освещением и кронштейнами. Для этого также потребуется отсоединить боковые облицовочные элементы салона.
2. Слить тосол с системы охлаждения машины.
3. Ослабить крепления патрубков и стянуть их. При этом из каналов потечет антифриз – нужно заранее подставить обрезок пластиковой бутылки или поддон.
4. Далее выкрутить винты теплообменника и потянуть деталь на себя до упора.
5. Мешающие элементы конструкции можно снять или для пластиковых элементов откусить щипцами.
6. После чего деталь свободно покинет посадочное место.

Установка нового устройства производится в обратном порядке с полным соблюдением инструкции и последовательности действий.

Замена радиатора ваз 2121

Как заменить радиатор 2121 на алюминиевый 21213.

Сначала справка о порядке цен (май 2001 г.):

Радиатор медный 2121 – 1900 р. Радиатор медный 21213 – 1800 р. Радиатор алюминиевый 21213 – 800 р.

Так что выбор по критерию цены очевиден. Кроме того, как выяснилось, алюминиевый радиатор примерно в 5 раз легче медного, что немаловажно для улучшения развесовки по осям.

Что потребуется купить из запчастей и иметь из инструмента (кроме стандартных ключей и отвертки) 1. Радиатор 2. Патрубок охлаждения к радиатору 21213 верхний 2 штуки.

3. Хомуты на эти патрубки минимум 4 штуки, лучше с запасом 6 4. Шланг расширительного бачка и два хомута к нему 5. Тосол (у меня ушло 6 литров, лучше купить 10 и заменить весь) 6. Болт 6-ка длиной 2-3 см с гайкой 7. Шайбы большие внешним диаметром сантиметра 2, внутренний – под болт 6-ку 8. Понадобится дрель со сверлом под болт 6-ку 9. Понадобится острый нож 10. Для профилактики можно заодно заменить краник печки, для этого понадобится краник (лучше поставить шаровой (не самоварный. ) и две прокладки.

Процедура замены очень проста. 1. Снимаем крыльчатку с кожухом, она будет мешать 2. Демонтируем старый радиатор, сняв с него патрубки и шланг расширительного бачка, и открутив два болта (ключ на 10) по верхним углам. 3. Снимаем звуковые сигналы (они будут мешать, потом поставим обратно) 4. Снимаем решетку радиатора 5. Ставим новый радиатор на опоры и намечаем место на передней панели под отверстие крепления левого верхнего угла (правое отверстие совпадает со старым) 6. Сверлим отверстие и прикручиваем радиатор слева болтом с гайкой насквозь, справа – в старое отверстие. Т. к. в ушах крепления радиатора большие отверстия – используем большие шайбы. 7. Берем один из купленных патрубков и применяя ум думаем, как его нужно обрезать что бы установить между термостатом и нижним штуцером на радиаторе. На новом радиаторе этот штуцер расположен иначе, поэтому родной патрубок не подойдет. Не подойдет и аналогичный нижний патрубок 21213, т. к. там другой термостат. 8. Сливаем остатки старого тосола, открыв сливную пробку в двигателе 9. При необходимости меняем краник печки, оставив его открытым после установки 10. Ставим верхний патрубок, пока не одевая один конец на штуцер радиатора. 11. Заливаем в этот патрубок тосол (т.е. заполняем двигатель тосолом, так больше шансов избежать воздушных пробок) 12. Одеваем патрубок на штуцер радиатора 13. Ставим новый шланг расширительного бачка (старый наверняка задубел, а в связи с другим расположением штуцера его придется изгибать иначе). Если не удается надеть его на штуцер бачка – разогреваем шланг в кипятке или зажигалкой и натягиваем в горячем виде. 14. Заливаем тосол в радиатор и в расширительный бачок. 15. Ставим крыльчатку и звуковые сигналы

По времени вся процедура займет от 30 минут до 3 часов – в зависимости от рук и количеств перекуров :)) Triton 2121, 15.05.01. Оригинал.

Замена радиатора Нива Шевроле цена

Стоимость подобного ремонта автомобиля в разных регионах может значительно отличаться. К примеру, в Москве замена радиатора обойдется не менее 5000-8000 рублей. В тоже время в ростовской области выполнить процедуру можно за 3-4 тысячи руб. При этом у разных специалистов, находящихся в одном городе, стоимость ремонта может также разниться.

Также стоимость замены радиатора Нива Шевроле сильно зависит от комплектации автомобиля и дополнительных факторов по типу обилия ржавчины или грязи под капотом. К примеру, разница между самыми простыми и «навороченными» версиями может достигать 1500 рублей.

Точный ценник может назвать только мастер, выполняющий операцию.
