Замена мотора печки lada 2105 (ваз 2105)

Замен крана отопителя ваз 2105

Кран отопителя ваз 2105

Замена крана отопителя на ваз 2105 и другие усовершенствования направлены только на максимальное улучшение работы печки. Как и говорилось выше, данная замена проводится по причине улучшения и модернизации работы печки (можно поставить керамический вариант) или же если когда старый кран начинает пропускать.Протечка крана способна принести автовладельцу много хлопот. Поэтому устранение течи будет единственно верным решением, а сделать это можно только заменив кран.

Совет. Приобретаем кран печки отопителя в магазине, желательно с двумя патрубками.Стоит отметить, что выбор кранов на сегодня огромен. Все же, специалисты и водители со стажем советуют покупать керамический кран. Он имеет лучшую комплектацию, чем обычный.В нем много деталей.

Вам потребуются:

• Резиновые кольца.
• Крепежный гайки.
• Шайбы.
• Алюминиевый корпус.
• Керамическая начинка и многое другое.

Керамические краны служат намного дольше, чем обычные металлические. Они практически не прикипают, как обычные.Начинаем замену, вооружившись домкратом, накидными и гаечными ключами, головками и удлинителем. Автомобиль поднимаем на смотровую яму, что значительно облегчит процесс работы.Приступаем:

• берем какую-либо емкость и подставляем ее под двигатель;
• откручиваем пробку на блоке, а затем сливаем охлаждающую жидкость;
• после этого убираем емкость, но недалеко, так как она еще понадобится;
• находим патрубки, которые идут от мотора к крану отопителя;

Патрубки, идущие от двигателя к крану

• распускаем хомуты патрубков;
• берем металлическую щетку и зачищаем резьбовые соединения двух шпилек.

Совет. Чтобы не было проблем с откручиванием гаек, рекомендуется смочить соединения тормозной жидкостью. Ведь шпильки – это не обычные болты, а детали, шляпки которых утопают в пластмассовом корпусе крана.Крепежные гайки у шляпок самоконтрящиеся и имеют пластмассовые кольца, которые трудно откручиваются. Ну и еще, если прибавить к этому коррозию, то все становится ясным.

Продолжаем:

• снимаем патрубки, пока откисают резьбовые соединения (помним, что под патрубки нужно ставить емкость, так как оттуда стекается жидкость);
• переходим в салон;
• извлекаем боковую панель торпеды;
• затем находим хомуты патрубков;
• берем торцовый ключ с карданчиком и откручиваем хомуты;
• снимаем патрубки и заменяем их на новые;
• после снятия всех патрубков снова лезем под машину;
• находим гайки, фиксирующие кран отопителя;
• ключом на 10 откручиваем их;
• возвращаемся в салон;
• вытягиваем кран на себя;
• снимаем пружинный фиксатор;
• отсоединяем трос управления от крана;
• устанавливаем новый кран отопителя, прежде подсоединив трос и прикрепив кран к кузову.

Вот и все! Новый кран отопителя установлен.Остальная сборка проводится в обратной последовательности.

Как снять радиатор печки ваз 2105 видео — онлайн сериал дом на окраине все сезоны

Описание видео. Замена радиатора отопителя салона печки ВАЗ 2105 все шаги последовательные. Стройка Строительство 2 год. Печной радиатор Ваз 2107, замена. Особенности печки ВАЗ-2107. Способы ее модернизации и…. Ваз 2107 Замена радиатора печки! — YouTube. Запаять радиатор отопления, печку, ваз 2105. Печка ваз-классика.Ремонт привода.Ваз 2106-03. как снять заменить дефлектор вентиляции печки ВАЗ, решетки печки на торпеде 2106. 3х рядная медная печка в Ваз 2104 + доработка. 24 мар 2020 Печка ВАЗ 2114 состоит из отопителя (радиатора), патрубков и Как снять, заменить радиатор печки(отопитель) и краник ВАЗ. 22 янв 2013 Радиатор печки ВАЗ 2107 имеет патрубки: подводящий и отводящий. совершенствования данного устройства с фото и видео есть в интернете. креплений уплотнителя, который в последствии нужно снять. Тюнинг панели ВАЗ 2106 своими руками Сегодня мы будем делать тюнинг панели ваз 2106, а именно.

Замена крана отопителя ВАЗ — Все поедем. После чего аккуратно извлекаем радиатор со своего посадочного места. На этом ремонтные работы по снятию радиатора печки на автомобиле Ваз 2105 завершены. Как снять облицовку радиатора Ваз 2121 Нива. Прежде чем приступать к замене радиатора печки ВАЗ 2113, 2114 или 2115, необходимо слить охлаждающую жидкость, а также снять приборную. Замена радиатора печки ВАЗ 2107: видео инструкция. Добрый день автолюбители. Как снять радиатор печки на ваз 2105 является довольно распространенным явлением. Мы подобрали для вас лучшее видео на тему ремонта. Замена радиатора печки ВАЗ 2114: инструкция. Снятие и замена радиатора печки на ВАЗ 2101, 2102,…. Замена радиатора печки ВАЗ 2107: как снять и поменять.

Замена радиатора печки ВАЗ 2113, 2114 и 2115 своими…. Снятие и ремонт радиатора печки ВАЗ Замена радиатора отопителя 2101-2107 — YouTube. Как заменить радиатор печки на ваз 2105 видео.

ГТ Замена краника печки ВАЗ-2107 классика. Полезный совет: — нижнюю квадр гаечку крепления краника к радиатору печки намажьте небольшим кол-вом герме. 5 дек 2014 Your browser does not currently recognize any of the video formats available. Click here to visit our frequently asked questions about HTML5. Как заменить своими руками радиатор отопителя на ВАЗ.

17 фев 2020 Подробная инструкция по замене радиатора печки на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 своими руками (+видео). можно заодно поменять кран отопителя, потому что все равно придется его снимать. Видео. Вопросы/ответы. Автонормы. ВАЗ (Lada) 2107 1982 — 2013. Расскажите последовательность снятия радиатора печки ВАЗ 21054, пожалуйста. ВАЗ 2106: тюнинг своими руками. Радиатор ВАЗ-2110: Советы по выбору, ремонту и эксплуатации Панель ВАЗ-2110: как улучшить. 1 Замен крана отопителя ваз 2105. 2 Радиатор и вентилятор отопителя. 3 Замена отопителя Ваз 2105. 3.1 Из чего состоит печка. снимаем патрубки и заменяем их на новые; после снятия всех патрубков снова лезем под машину снимается уплотнитель (рекомендуется посмотреть подробное видео перед снятием). ВАЗ 2105 Снятие торпеды и замена крана печки. Автомобилист.org — Клуб любителей автомобилей. 15 янв 2014 замена печки ваз 2106 замена без проблем. хренли ты выкладываеш как ты уже поставил , ты выложи видео как установка произходила в вечерние время в неудобном положении снимать нечего всё просто. Замена радиатора отопителя салона печки ВАЗ 2105 все шаги последовательные. Ваз 2107 Замена радиатора печки! Как я менял радиатор печки ВАЗ. Как снять панель приборов ваз.

Печка Ваз 2105 Видео! — www.fassen.net-Видео сёрфинг. Как снять печку на ВАЗ 2107 видео — Снимаем печку на ВАЗ.

https://youtube.com/watch?v=-RmYerKHnm0

Как снять печку ваз 2105

Для того, чтобы снять отопитель с автомобиля ВАЗ-2105, необходимо отсоединить провод «масса» от аккумуляторной батареи автомобиля.

Снять щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (подробнее смотрите главу «Панель приборов»).

Перевести до отказа вправо рычаг управления краном отопителя и слить жидкость из системы охлаждения двигателя

Ослабить стяжные хомуты 7 (рисунок 1) и отсоединить от патрубков отопителя резиновые шланги 8 для отвода и подвода жидкости.

Выкрутить внутри отсека двигателя автомобиля два болта крепления уплотнителя 9 на патрубках радиатора отопителя и снять уплотнитель.

Снять облицовку рычагов управления отопителем, выкрутить болты крепления кронштейна 2, ослабить болты скоб крепления оболочек гибких тяг 5 на кронштейне, отсоединить тяги и снять кронштейн.

Выкрутить винты и снять воздухопровод 1 внутренней вентиляции.

Преодолевая сопротивление защелок корпусов сопел 10 обогрева боковых стекол, снять правое и левое сопла.

Открутить гайку крепления правого воздухопровода 4 обогрева бокового стекла. Отжать защелки корпуса заслонки 12 и снять воздухопровод.

Аналогично снимите и левый воздухопровод.

Снимите четыре пружинных скобы и кожух вентилятора в сборе.

Снимите четыре гайки крепления кожуха радиатора, отсоедините провод «масса» под одной из гаек с левой стороны, снимите кожух радиатора и воздухопровод 6 обогрева ветрового стекла.

Установку отопителя на автомобиль необходимо выполнять в обратной последовательности

Необходимо обратить внимание на правильность установки уплотнительной прокладки между кожухом радиатора и кузовом автомобиля

При сборке и установке отопителя нужно отрегулировать управление отопителем (смотрите «Регулировка управления отопителем»).

После проведения установки отопителя на автомобиль и подсоединения шлангов, заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединений шлангов.

Разборка и сборка отопителя

Снимите две пружиные скобы 13 (рисунок 2) и выньте вентилятор из кожуха 3.

Открутите гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.

Открутите гайки крепления скоб и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.

Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.

Немного открутите болты крепления скоб, зажимающих оболочки гибких тяг приводов крана и заслонки воздухопровода обогрева ветрового стекла, и снимите тяги.

Открутив гайку скобы крепления подводящей и отводящей труб 9, снимите скобу и выньте из кожуха 5 радиатор 8. Открутив гайки крепления, отсоедините от радиатора отводящую трубу и кран 10 с подводящей трубой.

Ослабьте болт крепления оболочки гибкой тяги крышки 6 воздухопритока и снимите тягу. Открутите гайки крепления, выньте скобу крышки воздухопритока и снимите крышку.

Сборку отопителя выполняйте в обратной последовательности. При сборке обязательно контролируйте правильность установки уплотнительных прокладок. При установке гибких тяг необходимо выдерживать установочные размеры 5±2 мм (как показано на рисунке 3) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.

Регулировка системы управления отопителем

Снимите облицовку рычагов управления отопителем.

Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонки воздухопровода обогрева ветрового стекла в положение полного открытия и проверьте расстояние между кронштейном 3 (рисунок 3) и рычагами управления, которое должно составлять 5 мм. При несоответствии этой величине необходимо выполнить регулировку управления отопителем.

Снимите щиток приборов (смотрите главу «Панель приборов»).

Немного открутите болты скоб 2 и закрепите оболочки всех трех тяг на кронштейне 3 таким образом, чтобы рычаги управления не доходили до конца в кронштейне на величину 5 мм при полном закрытии крана и крышки воздухопритока, а заслонки воздухопровода обогрева ветрового стекла — при полном открытии.

Установите щиток приборов и облицовку рычагов управления отопителем.

Замена электродвигателя системы отопления ВАЗ 2107

Для работы понадобятся: гаечные ключи на «8»и «10», отвертки, пассатижи.

Снятие электродвигателя

Замена электродвигателя вентилятора отопителя ваз 2107 начинается с его демонтажа из автомобиля. Итак:

• Закрываются боковые заслонки воздуховодов установкой нижнего рычага блока управления отопителем в его крайнее правое положение.
• Снимается приборная панель.
• Удаляются вещевая полка и корпус бардачка.
• Вынимается панель радиоприемника.
• Отсоединяются от колодки проводов обеспечивающих переключение режимов работы вентилятора отопительной системы провода красного и сине-черного цвета.
• Ослабляется болт крепления гибкой тяги, управляющей заслонкой, установленный за приборным щитком, тяга отсоединяется.
• С оси рычага для привода заслонки снимается наконечник гибкой тяги.
• Отворачивается торцовым ключом гайка удерживающая кожух радиатора печи и наконечник «массы» провода вентилятора, которая находится за центральным воздуховодом.
• Со шпилек снимается наконечник провода «массы».
• Откручивается гайка удерживающая правый воздуховод.
• Тоже самое делается для левого воздуховода.
• С помощью шлицевой отвертки отжимаются четыре держателя, установленные по периметру воздуховодов, которые затем отсоединяются от кожуха печного радиатора.
• Снимаются кожухи вентилятора и направляющий совместно с вентилятором.
• Из корпуса вынимается резиновый уплотнитель, а провода пропускаются во внутрь кожуха.
• Наконечник красного провода, который идет к вентилятору отопителя отсоединяется от штекера на дополнительном резисторе.
• Кожух вентилятора отопителя разъединяется, как показано на фото.

Кожух вентилятора отопителя

• Сдвигается с помощью шлицевой отвертки и снимается с вала вентилятора стопорная шайба.
• Удаляются регулировочные шайбы.
• Снимается крыльчатка вентилятора с вала электродвигателя.
• Отсоединяются две пружинных скобы, крепящие к направляющему кожуху электродвигатель вентилятора отопителя.
• Электродвигатель и две резиновые подушки вытаскиваются.

Замена электродвигателя вентилятора отопителя ваз 2107

Установка нового электродвигателя

После того как была проведена замена электродвигателя вентилятора отопителя на ВАЗ 2107 установка всех ранее сняты деталей производится в обратной последовательности. Инструкция по снятию и установке электродвигателя автомобиля ВАЗ 2107 хорошо видна на видео. С его помощью можно легко все операции выполнить своими руками. В этом случае цена работы будет намного меньше, чем при ремонте в автосервисной мастерской.

Устройство отопителя ВАЗ 2105

Схема системы отопления вазовской классики по большому счёту стандартна, но ряд особенностей всё же имеется. Салон автомобиля отапливается по известной схеме – наружным воздухом, который прогревается в радиаторе отопителя, подключённом к системе охлаждения. В «пятёрке» забор наружного воздуха происходит через решётки, расположенные на капоте возле ветрового стекла. Этот воздуховод изолирован от моторного отсека, дабы препятствовать проникновению в салон задымленного воздуха из подкапотного пространства. Попадая на отражатель, внешний воздух отделяется от воды (что актуально в дождливую погоду), меняет направление и движется в направлении печного радиатора. Количество подаваемого на обогрев воздуха можно регулировать с помощью рычага, управляющего положение воздухораспределительной крышки.

Радиатор отопителя включен в контур системы охлаждения после силового агрегата, поэтому попадающий в радиатор антифриз сильно разогрет. Наружный холодный воздух, попадающий на стенки трубок радиатора печки, нагревается, охлаждая антифриз, и уже горячим поступает в вентилятор. Скоростью вращения вентилятора можно управлять посредством трёхпозиционного переключателя, расположенного в салоне. Вентилятор направляет горячий воздух на сопла воздуховодов для обогрева ветрового и боковых стёкол, ног водителя/пассажира и верхней части салона.

Особенностью системы отопления ВАЗ-2105 является наличие вытяжной вентиляции. Воздух из салона удаляется через декоративные решётки, установленные на задних боковых панелях. Чтобы препятствовать проникновению наружного воздуха внутрь салона через декоративные решётки при сильном боковом ветре, в соответствующий воздуховод встроен клапан, пропускающий поток воздуха только в одном направлении.

Как заявляет производитель, в сильный мороз (превышающий минус 25ºС) отопитель в состоянии прогревать воздух в салоне до 25ºС, а в области ног – до 30 градусов. В действительности подобные показатели достигаются разве что на новом автомобиле – с течением времени радиатор и воздуховоды забиваются, и эффективность обогрева резко падает. Поэтому необходимо при появлении первых признаков такого ухудшения выяснить причину явления и принять меры для устранения проблем.

ДААЗ

Второе место, после «Озона», занимал «ДААЗ». Данный карбюратор ВАЗ 2107, в отличии от своих «коллег», имел устройство экономайзера, обеспечивающего принудительный холостой ход. Данное отличие, не особо сказывалось, и не делало данный механизм особенным.

Поскольку «ДААЗ», является модификацией «Озона», он также имеет варианты с индексом 1107010 и 1107010 – 20. Сразу сказать, какой карбюратор лучше поставить на Лада 2107, нельзя. Для этого, нужно определится, что именно хотите получить от данного устройства.

Разборка, чистка и сборка карбюратора ВАЗ 2107 «ДААЗ», является одной из самых простых задач, по сравнению с чисткой других образцов. Хотя схема агрегата и не отличается от остальных, его устройство было несколько по проще.

Подбираем новый радиатор отопителя

Приобрести радиатор печки сегодня совсем не проблема. Автомобильные рынки и магазины запчастей переполнены подобными товарами, однако осуществить правильный выбор не всегда просто. Все дело в производителе и цене.

Самый дешевый радиатор неизвестного производителя, к тому же из непонятного сплава обойдется вам максимум в 500 рублей. Естественно, гарантии на несколько лет его производительной работы никто не даст. В то же время можно купить высококачественный теплообменник из медно-латунного сплава с гарантией, по цене около 3000 рублей.

Есть и компромиссные варианты, предполагающие достаточно качественный товар от известных производителей по приемлемым ценам. Ниже приведена таблица с указанием моделей радиаторов отопителя ВАЗ 2107 проверенных производителей.

Признаки неисправности радиатора печки ВАЗ 2107

Замена термостата ваз 2107
Неисправность радиатора отопителя ВАЗ 2107

проявляется в 2-ух вариантах:

печкипечки
Если при прогретом двигателе и открытом кране отопителя от печки

идет холодный или едва теплый воздух, причина тут в забитом радиаторе отопителя. Чаще всего радиатор забивается, когда автовладелец пытается устранить течь в системе охлаждения двигателя, добавляя в антифриз различные «чудо-добавки», призванные бороться с небольшими протечками охлаждающей жидкости. Да, такие добавки способны забить собой протечку, но точно также они закупоривают и тонкие трубки радиатора. Также радиатор может забиться из-за ржавчины, некачественной охлаждающей жидкости. Пытаться в этом случае лить другие добавки, призванные прочистить систему охлаждения бесполезно. Радиатор необходимо снять и попытаться промыть или же заменить его.

САМОСТОЯТЕЛЬНАЯ ЗАМЕНА ОТОПИТЕЛЯ В ВАЗ 2106

Детали отопителя салона ваз 2106

Детали отопителя:

• 1 — крышка распределителя воздуха.
• 2 — корпус вентилятора.
• 3 – дополнительный резистор.
• 4 — кожух крыльчатки вентилятора.
• 5 — корпус радиатора отопителя.
• 6 – прокладка крышки корпуса.
• 7 — крышка люка притока воздуха.
• 8 – прижимная скоба для крепления труб.
• 9 – пружинный держатель крепления кожуха вентилятора.
• 10 – прокладка радиатора.
• 11 — радиатор отопителя.
• 12- кран отопления.
• 13 – крыльчатка вентилятора.
• 14 – электрический двигатель вентилятора.
• 15 — пружинная скоба для крепления электродвигателя.
• 16 – подушка резиновая электродвигателя.
• 17 — скоба для крепления крышки воздухораспределителя.

Радиатор и вентилятор отопителя

Следует знать, что для того чтобы в салоне автомобиля пятерки всегда было тепло и уютно, особенно в зимние дни, необходимо суметь увеличить количество подаваемого тепла. А какая деталь непосредственно отвечает за подачу теплого воздуха? Конечно же, радиатор. Но есть проблема — на пятерке вентилятор стоит такой, что смех берет. Он очень мал и просто не способен создавать нужного потока. Что же делать? Для начала давайте сравним вентиляторы на Ваз 2105 и на Ваз 2108. Первый моторчик потребляет 4,5 А ток и имеет частоту вращения в 3000 об/м, а второй 14 А, но крутит 4100 оборотов в минуту. Это уже что-то да говорит. Рекомендуется заменить вентилятор на другой.

Замена вентилятора отопителя ваз 2105

Замена вентилятора отопителя на ваз 2105 проводится следующим образом:

• извлекается нижняя часть печки (это простой кожух, сверху которого установлен обычный электрический вентилятор);
• снимается старый вентилятор;
• срезаем один из аэродинамических гребней, подающих воздух на ноги водителя и пассажира (это делается ввиду того, что моторчик вентилятора Ваз 2108 намного длиннее);
• также убирается крыльчатка, которая не позволит вентилятору от Ваз 2108 сесть на место;
• вместо этого ставится самодельный.

Совет. Для того чтобы не убирать крыльчатку, а оставить все как есть, можно воспользоваться другим вентилятором. Подойдет стандартный пятилопастный вентилятор для классики, у которого моторчик в несколько раз мощнее. И вес его намного легче, а ротор нового моторчика вращается сильнее, чем даже у Ваз 2108.

• увеличиваем дырку крыльчатки в диаметре;
• засовываем туда новый вал (делаем это очень аккуратно, чтобы не сломать крыльчатку);

• подключаем вентилятор и проверяем его работу;
• настраиваем резистор и собираем все в обратной последовательности.

Совет. Рекомендуется заменить и резистор на пятерке, установив восьмерочный вариант. Новый резистор обязан обеспечивать тихую работу вентилятора. Также, следует заменить и выключатель вентилятора.

В основном радиаторной печкой начинают пользоваться, когда наступает холодная погода, то есть в осенне-зимний период, когда вам хочется тепла, а вместо этого получаете струю холодного воздуха или лужу под ногами. Правда редко, но бывает и такое что про нее приходиться вспоминать и в теплую погоду. Это происходит потому, что в радиаторной печке появляется течь и у вас под ногами образуется лужа из тосола или воды, смотря, что вы использовали для системы охлаждения.
Рассмотрим несколько причин, из-за которых радиаторная печка может стать неисправной: 1. Течь может появиться из-за проржавевшего радиатора печки или из-за проржавевшего металлического патрубка, то есть крана печки. В случае если проржавел кран, то его можно просто заменить. А если проржавел радиатор из меди, то его можно починить, но если радиатор сделан из алюминия – то проще купить новый и поставить его вместо старого, так как ремонтировать его не получиться. 2. Если при включении печки вместо горячей струи воздуха вам подула холодная, то это значит, что в автомобиле произошло нарушении циркуляции воздуха, которое случилось из-за сломанного или забитого чем-то крана. Если же кран просто не открывается, то его рекомендуется заменить.

Из инструментов для замены радиаторной печки нам понадобятся: 1. Крестовая и обычная отвертка. 2. Торцовый и накидной ключ трех размеров: 7,8 и 10. 3. Три резиновых прокладки. 4. Охлаждающая жидкость около одного литра. 5. Герметик на основе силикона.

Начинаем проводить замену радиаторной печки в автомобиле: 1. Охлаждающую жидкость с блока сливать не обязательно, так как потери будут не большие, но если хотите, можете слить. 2. В моторном отсеке используя отвертку, начинаем откручивать оба хомута на патрубках от радиатора, а затем стягиваем шланги.

3. Используя отвертку, начинаем откручивать крепеж от резинового уплотнителя, и убираем его.

4. Садимся в салон автомобиля и убираем панель от радиоприемника.

5. Используя ключ размером на 7 или отвертку, начинаем откручивать крепеж, на который крепиться трос от привода крана, и проводим отсоединение троса от крана.

6. Опять берем отвертку и начинаем окручивать скобы в виде пружины, находящиеся на кожухе от вентилятора.

7. Как только пружины будут сняты, сначала проводим опускание кожуха вниз, а затем отведение его в левую сторону, так как снять сам кожух, никак не получится, из-за проводов питания от электродвигателя. 8. Вынимаем радиатор от печки из самого кожуха.

Дальше проводим тщательный осмотр составляющих печки: радиатора, металлических трубок и самого крана. На металлических трубках не должны находиться следы от ржавчины и протеканий. Так же если кран не открывается или не закрывается и на нем тоже видны следы от подтекания или протекания охлаждающей жидкости, то его рекомендуется заменить его на новый. Если неисправен только сам радиатор, а все остальное в нормальном состоянии, то можно металлические трубки и кран снять со старого радиатора и прикрепить на новый радиатор. Не забывайте при ремонте обязательно поменять все резиновые прокладки. При установке прокладки обязательно надо смазать герметиком, и только потом уже начинаем плотно прикручивать отводную трубку и кран к радиатору. Так же, используя герметик, обязательно смазываем трубки от радиатора, когда будете присоединять к ним резиновые шланги, по которым будет подводиться охлаждающая жидкость.

Сборка радиаторной печки производится в обратной последовательности. Когда печка будет собрана, незабываем долить в радиатор тосол, если это необходимо, затем следует завести автомобиль и проверить герметичность соединений шлангов и патрубков. Тэги: классика, 2107, печка

Порядок работы

Перед тем, как приступить к снятию радиатора, необходимо подготовить нужный инструмент. А именно:

• Два ключа — на 7 и на 10;
• Отвертки (крестовая и плоская);
• Ветошь;
• Две новые прокладки из резины;
• Четыре литра охлаждающей жидкости.

Перед началом работы, на коврики в салоне положите ветошь. Она убережет их от попадания тосола или антифриза, в то время, как будет проводится замена радиатора печки.

Первым делом, освободите доступ к кожуху обогревателя. Сделать это нужно, сняв дно и полку бардачка, а также, разобрав панель магнитолы. После того, как кожух будет освобожден, его необходимо снять. Теперь, перед Вами открылся сам радиатор печки.

Вся работа, которую нужно проводить изнутри автомобиля закончена, переходим к подкапотному пространству. На ВАЗ 2105 и 2107, от системы охлаждения к радиатору печки, идут два патрубка. На каждом из них, расположены хомутики. Их нужно отпустить, и отсоединить патрубки от печки. Также, внимательно осмотрите хомуты, на наличие коррозии. Если данные очаги будут найдены, то хомутикам будет нужна замена. Иначе, очаг коррозии может перейти на резьбу, и вы не сможете ослабить данную деталь.

После того, как хомуты будут сняты, нужно будет снять диафрагму. Она крепится двумя болтами на 7, к радиатору печки. Последнее, что удерживает печку на своем месте — тросик управления отопителем. Снимем с него петельку, и всё, радиатор можно вынимать.

Вынимать его нужно аккуратно, не повредив трубки. Иначе, после обратной установки, они будут течь, и им нужна будет замена. Для того, что их отсоединить от радиатора, возьмите ключ на 10, и отверните все крепления (их должно быть четыре).

Теперь, через отверстие, на котором были прикреплены патрубки, можно осмотреть деталь изнутри, и определить, нужна ли ей замена, или можно обойтись прочисткой.

Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2106, ВАЗ-2107

Автомобилисты о радиаторе печки (отопителя), зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки. Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

1. При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
2. С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
3. Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
4. В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
5. Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.
6. Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
7. Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
8. Вытягиваем радиатор печки из кожуха (фото 7).

Дальше внимательно осматриваем радиатор, металлические трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Сборку проводим в обратной последовательности. После сборки, доливаем тосол в радиатор (при необходимости), заводим автомобиль и проверяем герметичность соединения шлангов и патрубков.

Основные неисправности системы отопления ВАЗ-2105

Рассмотрим основные причины, вызывающие неработоспособность или снижение эффективности функционирования системы отопления «пятёрки»:

• зачастую причиной ухудшения обогрева салона является понижение уровня антифриза в системе охлаждения. Если автомобиль эксплуатировался достаточно долго, такое явление можно считать вполне естественным, но при резком падении уровня необходимо заняться поисками причин. При обнаружении утечки следует её устранить, долить ОЖ и устранить воздушную пробку, продавив шланги на заведённом силовом агрегате;
• неисправность термостата, отвечающего за возможность циркуляции ОЖ по большому или малому контуру, также может стать причиной невозможности выхода на требуемый температурный режим, как и поломка краника отопителя;
• распространённой причиной ухудшения эффективности обогрева является засорение печного радиатора. Локализовать неисправность можно на ощупь при работающем силовом агрегате: в месте сильного засорения радиаторных сот будет наличествовать ощутимый перепад температуры;
• наконец, проблемы могут возникнуть из-за неработающего или работающего не в полную силу вентилятора отопителя.

Ремонт и замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102

Радиатор печки (отопителя), это такая деталь автомобиля, о которой большинство автомобилистов, вспоминают только осенью, или того хуже в зимний период. Конечно, бывают моменты, когда о нем вспоминают и в теплое время года, к примеру при внезапном появлении воды или тосола (зависит от того, что вы предпочитаете) под ногами автовладельца или впереди сидящего пассажира. Этот фактор говорит о том, что в системе отопления автомобиля есть течь. Однако все же классический случай узнать о неисправности радиатора печки, припадает именно на момент наступления холодов. Именно тогда, когда уже достаточно холодно, а желание согреться становится жизненной необходимостью. Многие «судорожно» пытаются накрутить регулятор в сторону увеличения тепла, да так, что «нарезают» на его шкале новые деления. Однако, кроме холодного потока воздуха из воздуховода, или как вариант, лужи воды под ногами ничего не появляется. Знакомая ситуация, не так ли?

Проблема хоть и неприятная, но не критичная, все можно довольно быстро исправить, в данный момент, я имею ввиду, автомобили марки «Жигули» моделей ВАЗ-2101 и ВАЗ-2102. По идее, замена печки радиатора или устранение неисправностей системы отопления, в других моделях например — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – отличается несильно, чуть больше работы с панелью радиоприемника (Баром). Но, не смотря на это, в данной статье я опишу в деталях процесс ремонта системы отопления, а также замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины возникновения неисправностей системы отопления:

Причиной подтекания тосола, может стать проржавевший радиатор или печка, а также металлический патрубок или кран печки. Установить истинную причину, можно лишь при визуальном осмотре. В случае, когда весь «корень зла» кроется, допустим, в патрубке или кране печки, то заменить их можно, даже без необходимости разбирать кожух радиатора и панель «Бара». Однако если все же, «виноват» в утечке охлаждающей жидкости радиатор — варианта решения проблемы два. Первый вариант, когда Ваш автомобиль оснащен медным радиатором (старого образца), есть смысл попытаться его отремонтировать (отмыть, вычистить, запаять, залудить), самое главное отыскать мастера «по радиаторам».

Второй вариант решения проблемы, на вашем авто алюминиевый радиатор печки. Любителям что-то где-то подлатать, починить и т. д., скажу прямо, его будет проще заменить новым, поскольку в большинстве случаев он не подлежит ремонту.

Если первый вариант исключен, и вы продолжаете ломать голову над решением проблемы, вот вам второй вариант возможной неисправности отопителя. Скорее всего, нарушена циркуляция жидкости в системе охлаждения автомобиля, из-за неисправного крана отопителя. Либо кран закрыт, либо «забит» сам радиатор. В случае с заклинившим краном – его необходимо заменить.

Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104

Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

Для начала открутим полку, тут все просто, действие в трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:

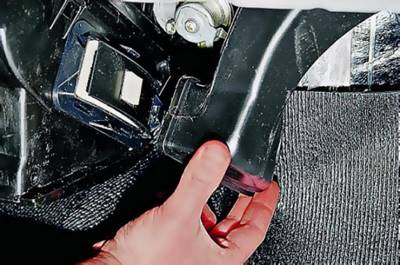

Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):

Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:

Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:

После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:

Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы

и извлекаем наш моторчик из корпуса печки:

Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут. По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.

Ваз 2105 — Замена крана отопителя

Причиной замены крана отопителя является, в основном, утечка охлаждающей жидкости из самого краника. Также меняют кран печки в случаях, когда нет утечки тосола, антифриза или воды, но кран не исправен, то есть не перекрывает полностью отверстие поступления жидкости в радиатор печки. Утечка охлаждающей жидкости сраза заметна пассажиру сидящему на переднем сидении, так как вся жидкость сначала стекает в Vaz 2105 на полку под бардачком, затем на коврик пола.

Что требуется для замены крана отопителя в автомобиле Ваз 2105

1. новый кран (по надежности автовладельцы рекомендуют керамический шаровый)
2. резиновые прокладки, 2 штуки
3. герметик автомобильный, например, Автосил
4. ключ на 10 накидной и рожковый
5. отвертку крестовую не большую для снятия дверцы бардачка и полки под ним
6. ключ на 7 для ослабления крепления тросика открытия-закрытия краника

Многие рекомендуют сначала сливать охлаждающую жидкость полностью из системы охлаждения. Я же не сливал, так как патрубки подвода жидкости в салон машины, в печку находятся по горизонтали не ниже крышки радиатора.

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

1. радиатор;
2. кран;
3. вентилятор;
4. тросики управления;
5. воздуховоды.

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

1. течь отопителя;
2. отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Ваз 2105 — замена радиатора печки

27 сентября 2013

Снятие радиатора печки отопления салона автомобиля Ваз 2105 производят в случае его протекания для последующей замены на новый, либо для профилактической чистки, а так же при выполнение другого ремонта, при котором его наличие будет мешать ходу его проведения. Подготовьте стандартный набор инструментов, так же подготовьте две новые резиновые прокладки для крана отопителя и два хомута крепления патрубков. При наличие всего необходимого проделайте следующую последовательность действий:

• В салоне автомобиля, под патрубки, рекомендуется положить ветошь или другой материал, так как при их снятие возможна утечка небольшого количества охлаждающей жидкости.
• Сливаем систему охлаждения в заранее подготовленную емкость.

• В моторном отсеке с помощью отвертки ослабляем затяжку хомутов крепления подводящего и отводящего патрубков.
• После чего снимаем патрубки. При снятие из них может вытечь небольшое количество охлаждающей жидкости в случае если вы не сливали систему.

• Теперь необходимо снять уплотнитель патрубков, для этого отверткой откручиваем два самореза его крепления к перегородке кузова моторного отсека и салона автомобиля.
• Далее перемещаемся в салон автомобиля и снимаем декоративный кожух вентилятора отопителя.
• Так же отсоедините тягу привода вентилятора.
• После чего аккуратно извлекаем радиатор со своего посадочного места.

На этом ремонтные работы по снятию радиатора печки на автомобиле Ваз 2105 завершены. Произведите его замену, после чего установку выполните в обратной последовательности. Если планируется установка старого, то предварительно рекомендуется проверить его на герметичность, для этого глушим входное отверстие, а к выходной трубе подключаем компрессор со сжатым воздухом. Нагнетая в нем давление и опустив в емкость с водой, по наличию пузырьков воздуха определяем наличие разгерметизации и при необходимости либо устраняем дефект, либо производим его замену на новый. При сборке не забываем менять резиновые уплотнительные прокладки.

Как снять радиатор печки на Ваз 2104

Сначала необходимо слить охлаждающую жидкость открутив пробку, которая находится с левой стороны двигателя «по ходу автомобиля» в нижней части блока.

Для наглядности, в некоторых изображениях использован вид салона седьмой модели жигулей

Предварительно подставьте под низ двигателя чистую емкость минимум на 10 л. В качестве емкости лучше выбрать что то вроде тазика, или делать так как показано на рисунке.

Многие автолюбители обходят процедуру слива тосола, надеясь на свою реакцию и сильные нервы. Но поверьте лучше потратить 10 минут на это что бы дальше комфортно работать. Тем более зачастую всегда находятся треснутые патрубки системы охлаждения, возле помпы или радиатора которые лучше заменить сразу, если не хотите опять пачкать руки через пару месяцев.

Важно: Если тосол или антифриз имеет коричневый или темно коричневый оттенок жидкость лучше заменить.

После того как охлаждающая жидкость слита, ослабляем хомуты и отсоединяем подводящий и отводящий патрубки печки.

Сборка

Сборка отопителя ВАЗ 2107, происходит в обратном порядке. Сначала, к радиатору прикручиваем патрубки, и продеваем деталь в отверстие между кузовом и двигателем. Одеваем петельку троса управления печкой, и устанавливаем диафрагму. Подсоединяем патрубки, и обязательно, затягиваем их края хомутиками.

При ремонте или замене данного механизма, рекомендуется заменить все прокладки, для того, чтоб увеличить срок их эксплуатации. Последний штрих — установить обратно панель магнитолы, и собрать бардачок. Замена радиатора ВАЗ 2107 завершена. Теперь, заведите двигатель, прогрейте его минут 5 — 10, и включите обогреватель. Предварительно, не забудьте открыть краник, который расположен под торпедо, со стороны пассажира. Если с вентиляционных отверстий дует теплый воздух, то проблема решена, а если нет, то лучше обратится к специалисту.
