Рулевая рейка Хендай Солярис 2011-2017

Замена рулевой рейки

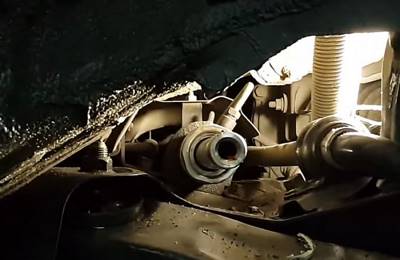

Демонтированная рулевая рейка

Для проведения работ потребуется: хомуты, уайтспирит, ветошь, аэрозоль, смазка для подшипника, жидкость WD-40.

Также могут потребоваться:

• Ключ на «22».
• Молоток.
• Кардан.
• Зубило.
• Съемник, чтобы снимать наконечники.

Последовательность работ при замене на ВАЗ-2112

1. Изначально надо побрызгать WD-40 на все крепежи и болты, чтобы в процессе работы их можно было легче откручивать. После этого болты стоит обработать маслом и начинать работу только через сутки после этого. Делать всё надо не спеша, с расстановкой.

«Пшикаем» сюда обязательно

Вынимаем шплинт с крепления и демонтируем рулевой наконечник

Откручиваем ключом гайки крепежей хомутов

Снимаем крепление рейки к рулевому колесу. Откручиваем болты на рулевом валу.

Удобнее всего тащить рейку со стороны пассажира

После сборки потребуется регулировка рулевой рейки. Об это мы уже писали тут.

Для чего нужна рулевая рейка?

Схема рулевой рейки (нажмите для увеличения картинки)

Она передает усилие от руля на колеса. Также при помощи нее можно направлять автомобиль в ту или иную сторону. Этот узел со времени своего появления постоянно усовершенствовался и обновлялся. Но, несмотря на это, рулевая рейка также подвергается износу.

Рейка состоит из:

1. Ползунка.
2. Уплотнителя.
3. Штока.
4. Тяги с наконечниками.
5. Крепежей и рычагов поворота.

Все эти элементы работают друг с другом слаженно. Если выйдет из строя хоть один из них, нормально функционировать перестает весь механизм.

Важно! Ездить с неисправной рейкой небезопасно. Это может привести к потере контроля над управлением авто. Поэтому важно изначально выявлять все неисправности и своевременно устранять их.

Неисправности рейки

1. Чаще всего из строя могут выходить уплотнители и шток . При этом в передней подвеске может возникать шум и стук при движении.
2. Болезнь ВАЗовских реек — это сухари .

Лопнул сухарь рулевой рейки

Обычно выходит данный узел из строя по той причине, что водитель любит быстро ездить по плохой дороге.

Налет на препятствие, резкое торможение, износ пыльников – всё это может стать причиной выхода элементов механизма из строя. Чтобы избежать такого, рекомендуется к своему авто относиться бережно.

Следите за состоянием пыльников рейки

Также машину в холодное время года не стоит оставлять на долгое время с вывернутыми в сторону колесами. В таком случае гидравлика моментально может выйти из строя.

Как подтянуть рулевую рейку на Форд Фокус 2

Протяжку рулевой рейки лучше делать на эстакаде

Ваши действия:

• Заезжаем на эстакаду или смотровую яму
• Снимаем пластиковую защиту двигателя
• Находим место пересечения рулевого вала и рейки. Здесь находится гайка для регулировки. На ней с завода установлена заглушка из пластмассы. С помощь плоской отвертки удаляем ее
• Затем коротким ключом на 17, который следует приобрести заранее, почасовой стрелке подтягиваем регулировочную гайку. Протянули на 10-15 градусов— проверили на наличие люфта
• Проверка осуществляется следующим способом. Резко дергаем рейку в любую сторону и, если неслышно каких-либо шумов и стуков, то подтягивать гайку больше ненужно
• Стопор устанавливать обратно не имеет смысла— пользы от него уже не будет.

БЕСПЛАТНО ответим на Ваши вопросы По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО

С-Петербург и ЛО

Бесплатный звонок по России 8-800-350-23-69 доб.418

Итоги

Как видно, работа достаточно проста и не требует особых знаний и умений. Главное, запомнить инструкцию по проведению работ и использовать ее в требуемой последовательности.

Если такую работу самостоятельно выполнить раз, то в дальнейшем с ее проведением хлопот не будет.

На автомобиле имеются сотни различных деталей, стоимость которых может колебаться от нескольких сотен, до нескольких тысяч рублей. Каждая из них играет свою роль в возможности двигаться по дороге.

Одной из недорогих деталей автомобилей ВАЗ является пыльник рулевой рейки. Такие же защитные детали устанавливают на рулевые тяги. Выход их из строя приводит к преждевременному износу защищаемого шарнира.

Почему необходима замена

Истирание поверхности приводит к увеличению зазора в соединении, а это ухудшает управляемость автомобиля. Если откладывать работу на «потом» и поменять разорванный чехол рулевой рейки или наконечника с опозданием, то из-за этого понадобятся дополнительные расходы на восстановление изношенных узлов.

Намного проще и с меньшими затратами будет поменять один или несколько пыльников чем ждать, когда износятся тяги рулевых наконечников.

Безопасность водителя, пассажиров и других участников движения должна быть превыше всего. Поэтому внимательно относитесь к состоянию всех деталей рулевого механизма автомобиля.

Почему так важна целостность пыльника

Поскольку пыльник обычно является гофрированным резиновым чехлом, предохраняющим рулевую рейку от влаги и грязи, а резина имеет свойство стареть и терять прочность, то спустя некоторое время целостность пыльника может быть нарушена. Разрыв пыльника также может произойти в результате механического повреждения. В таком случае необходимо срочно поменять пришедший в негодность элемент.

Зачем нужно такая срочность? Ответ прост. Чтобы избежать в дальнейшем больших финансовых затрат, связанных с ремонтом или заменой большего количества элементов рулевого управления. Проще и дешевле поменять один или два пыльника, чем производить замену рулевой рейки и сопутствующих элементов, таких как прижимной поршень, пружина, подшипники и другие.

Влага и грязь, попавшие в разорванный пыльник однозначно приведут к коррозии и выходу из строя всех шарниров, а это обычно вызывает их обязательную замену.

Если влага доберется до червячного механизма рулевой рейки, то опять же коррозия может попросту «съесть» зубья этого механизма. Как результат начинает появляться люфт рулевого колеса. который будет только увеличиваться. Может подклинивать прижимной поршень червячного механизма. Также может полностью сгнить или лопнуть пружина этого поршня. Всё это может привести к потере управляемости автомобилем, что при движении по дороге вызовет аварию. Видео плачевных последствий также несложно найти в интернете.

Подготовка к замене

Замена пыльника рулевой рейки для разных автомобилей производится по-разному. Хорошо будет, если имеется возможность воспользоваться подъёмником или смотровой ямой. Если такой возможности нет, придётся довольствоваться автомобильным домкратом.

Отдельные модели авто требуют снятия защиты моторного отсека снизу машины. На других машинах нужно будет демонтировать генератор, аккумуляторную батарею. На автомобилях ВАЗ с передним приводом придётся снять корпус воздушного фильтра и адсорбер.

Любые работы с деталями рулевого механизма машины приводят к нарушениям установочных углов передних колёс. Если хотите минимально снизить износ резины управляемых колёс, сделайте видимые метки для наконечника, тяги, рулевой рейки, чтобы при сборке их совместить. По окончанию работ проверьте установочные углы на стенде.

Как поменять пыльник

В первую очередь необходимо приобрести новые пыльники взамен вышедших из строя и хомуты для их фиксации. Из инструмента понадобятся:

• автомобильный домкрат;
• подставки под кузов автомобиля;
• набор гаечных ключей, отвёртки, молоток, плоскогубцы;
• смазка для шарниров.

Когда меняется пыльник рулевой рейки, обычно меняют хомуты крепления защитного чехла. Работу желательно проводить на холодном двигателе, в противном случае можно обжечь руки.

После подъёма машины домкратом, обязательно установите для страховки подставки. Это позволит избежать произвольного опускания машины. Автомобили ВАЗ с передним приводом имеют рулевую рейку и два наконечника, а вазовская «классика», например 2107, уже четыре наконечника и продольную штангу с защитными чехлами.

Для удобного проведения замены следует обеспечить доступ к механизму. На ВАЗ этому препятствует защитный чехол рейки от выпускного коллектора. Также будет мешать адсорбер, который придётся снять.

Может возникнуть проблема снятия хомутов его крепления. Они не дорогие, поэтому многие владельцы их просто перекусывают, а при сборке устанавливают новые. Далее порядок действия будет примерно таким:

• в работу вступают молоток с отвёрткой и плоскогубцы. С их помощью удаляется контровочный шплинт рулевой тяги;
• после этого ключом на 22 или головкой отворачивают гайку на ней, и снимают с механизма;
• пыльник порвался и его нужно удалить. Для этого с правой стороны механизма снимают крепление рулевой рейки. Он крепится двумя гайками, которые откручивают;
• теперь имеется возможность снять повреждённый пыльник для замены.

Необходимо обратить внимание на правильность установки пыльника, чтобы он не перекрутился.

Иногда рулевое колесо проворачивается, это не даёт возможности для установки наконечника на своё место, следует немного его провернуть и тяги займут свои места в рулевой рейке.

Далее на винтовую часть наворачивают гайку, затягивают её гаечным ключом, контрят шплинтом, разгибают его усики отвёрткой. После того как гайка затянута, устанавливают рейку на своё место, ставят крепление и затягивают.

Способы регулировки

Suzuki Grand Vitara 2.4 механика, цвет ZMA Logbook Замена сальника рулевой рейки, без снятия рейки. И не только Часть-1
Рулевая реечка может быть отрегулирована двумя способами.

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

• Ослабли крепления рулевой рейки;
• Износилась сама рейка или ее шестерни;
• Зацепление пары не отрегулировано должным образом;
• Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Готовим автомобиль и необходимые материалы

Чтобы заменить пыльник необходимо приготовить следующие инструменты:

Кроме нового пыльника, следует запастись хомутами для крепления адсорбера, литолом, жидкостью WD и перчатками. Также нам понадобится домкрат и две подпорки под автомобиль («козлы»). Замена пыльника рулевой рейки на ВАЗ 2110 должна производиться на холодном двигателе, так места мало и есть вероятность обжечься или поцарапать руки. Поэтому защитные перчатки будут весьма кстати. Неплохо будет если автомобиль перед ремонтом хорошо вымыть. Для удобства замены пыльника следует воспользоваться ямой или парой подставок («козлов»). Вначале автомобиль устанавливаем на стояночный тормоз. Под задние колёса обязательно ставим упоры или колодки. Затем машину поднимаем домкратом и устанавливаем под передок подпорки так, чтобы было удобно подобраться к рулевому механизму.

Примечание: Проблем с болтами и гайками не будет, если их предварительно хорошо обработать жидкостью WD.

Снимаем защиту

Чтобы заменить пыльник, необходимо обеспечить доступ к рулевой рейке. Вначале демонтируем защиту двигателя. Затем с помощью ключа на 10 или трещотки с небольшим воротком откручиваем крепление защитного экрана рейки от коллектора. Одна гайка находится снизу и две – вверху.

Примечание: Чтобы проще снять экран, его необходимо перед этим развернуть на 180 градусов, а затем вытаскивать.

Защитный экран рулевой рейки

Снимаем старый пыльник

Чтобы удобно было работать дальше, нужно снять адсорбер. Хомуты крепления адсорбера, как правило, не поддаются снятию. Их цена небольшая, поэтому хомуты просто откусываем пассажами, потом поставим новые. После этого снимаем рулевые тяги в следующем порядке:

• Выполняем развальцовку болтов рулевых тяг с помощью отвёртки, молотка и плоскогубцев. Затем ключом на 22 или трещоткой с воротком их откручиваем.
• Вынимаем рулевые тяги из рейки.

Рулевая тяга отсоединена от рейки

• С помощью ключа на 13 откручиваем рулевую рейку с правого бока, которая зафиксирована двумя гайками верху и внизу.
• Вытаскиваем этот крепёж вместе с боковой резинкой рулевой рейки.
• Снимаем повреждённый пыльник.

Примечание: Чтобы удобнее было снимать пыльник, предварительно немного открутите слева рулевую рейку ключом на 13.

Ставим новый пыльник

• Перед тем, как ставить новый пыльник, рулевая рейка на ВАЗ- 2110 должна быть хорошо очищена от грязи. Затем её хорошо смазываем литолом. Если поверхность рейки будет хорошо смазана, то пыльник будет ставить проще. Резиновый чехол следует одевать аккуратно, чтобы не порвать. Пыльник не должен быть перекручен.

Lada 2109 Колхозный корч Logbook Ремонт и доработка рулевой рейки.

Застучала на моем авто рулевая рейка, и каждый камешек на асфальте я начал ощущать на своих руках через руль, причем колбасило его так, что казалось он хочет вырватся из моих крепких объятий. Еще 30тыс/км назад делая развал-схождение мастер сказал надо бы рейку подтянуть, только тянуть уже некуда, затянута до упора.Вобщем закупился я как мне показалось всем необходимым для самостоятельного ремонта рейки:-Ремкомплект рейки, (бывают три вида: №1самый дорогой половина стоимости новой рейки с червяком, валом и подшибниками, №2 как 1, только без вала и червяка. №3 как 2 только без подшипников. Я купил №3, с подшипниками ненашел а №1 покупать нецелесообразно проще уже новую рейку купить.-Пыльник БРТ и 3 кабельные стяжки.-Ремкомплект заглушек рейки ( БРТ не нашел пришлось брать РТИавто, тоже из Балаково).-Саленблоки рулевых тяг БРТ-Спецключ для регулировки рейки ( в моем случае восьмигранник на нем оказался больне чем нужно на 1,5 мм, пришлось его точить болгаркой до нужных размеров.)-Спецключ для разборки рейки ( мне найти не удалось, сделал из куска ржавой трубы).-Канализационная труба 50мм длиной 1м (для будущей втулки)

Снял рейку, как ее снять и разобрать расписывать не буду, в любой книжке, да и в инете инфы уйма.

После разборки увидел что червяк рейки и вал в отличном состоянии, без задиров и выроботки. А вот упор рейки имел выроботку, и пружина прижимающая его была просаженой, на 4 мм меньше новой, заменил новыми из ремкомплекта. Все что было в ремкомплекте поставил вместо старых деталей кроме гайки упора, потому что старая была без отверстия, а новая с отверстием, которое должно закрыватся заглушкой, а ее в комплекте небыло.Теперь о доработке, стоковая втулка слишком маленькая чтобы удержать рейку, и даже с новой втулкой она очень сильно болтается, на десятке втулка в рейке уже на всю длину хода, некоторые из за этого ставят ее на восьмое семейство, хотя она длинее и крепеж нужно переваривать. Идею сделать сплошную втулку в восьмой рейке увидел вот в этом видео

после строительным ножом подрезаем части торчащие в окошке корпуса.

И так с каждым следующим куском, до тех пор пока рейка не будет ходить вплотную, но без усилий. После того как засунул все 4 куска, обрезал торчащие края с торца,

просверлил корпус и пластик насквозь

и закрутил саморез, чтобы зафиксировать куски пластика.

Выбил саленблоки рулевых тяг молотком, и запресовал новые с помощью болта, шайб и жидкого мыла в качестве смазки.

Снял шайбы со старых салентблоков, с помощью съемника релевых тяг.

Шайбы служат для фиксации пыльника, тем самым продлевая его срок службы. На новые саленблоки шайбы не налазили не в какую, негрел их феном и зашли как к саебе домой.

После всего проделаного, решил что откапиталиная рейка должна выглядеть соответственно, и покрасил ее сначала травящим грунтом, потом акрилом.

Надел новый пыльник,

в корпус набыл смазки «фиол», а также смазал сам корпус, чтобы пыльник лучше скользил по нему, надел заглушки и поставил на место.

Так как колеса у меня были сняты и авто стояло на кирпичах регулировку производил сразу, Затянул до упора, отвернул назад гдето на 45градусов, а после подтягивал до тех пор пока руль вращался без закусываний и усилий. Затяжку болтов рулевых тяг осуществлял когда машина стояла на земле, по аналогии с ходовой, это необходимо чтобы не провернуло саленблоки.После ремонта проехал более 450км, биения пропали, результатом проделанной работы доволен.

Особенности рулевой рейки с ГУР

На небольшой части автомобилей ВАЗ-2110 рулевая рейка комплектовалась ГУР (гидроусилителем руля). Конструктивно она немного отличается от обычной рейки (без ГУР). На фото видны шланги, которые обеспечивают работу гидроусилителя.

Рулевая рейка с ГУР в комплекте с тягами

Поэтому процедура замены пыльника на автомобилях, в которых установлена рулевая рейка с ГУР, имеет свои особенности.

Готовим инструмент и материалы

Помимо того, что было указано выше, для снятия пыльника на рейках с ГУР приготовьте дополнительно следующие инструменты и материалы:

• 1 литр жидкости для ГУР ВАЗ;
• ёмкость для слива старой жидкости;
• деревянные пробки для закрытия отверстия в бачке ГУР и шланга высокого давления;
• болт, чтобы закрыть шланга обратной подачи.

Кроме этого, понадобятся ключи на 17, 19 и шестигранник на 6.

Примечание. Во время замены пыльника рекомендуется сменить резиновые опоры рулевого механизма, левую и правую. Поэтому их также следует купить заранее.

Сливаем жидкость с ГУР

Замена пыльника рулевой рейки ВАЗ-2110 при наличии ГУР выполняется с предварительным сливом жидкости из бачка гидроусилителя. Для этого необходимо:

• шприцем откачать с бачка ГУР жидкость;
• снять шлаг подачи жидкости к насосу;
• заткнуть отверстие в бачке;
• шланг опустить в заранее подготовленную ёмкость;
• крутить руль и ждать, когда сольётся жидкость;

Предупреждение! Заводить двигатель для включения насоса с целью ускорения процесса слива жидкости категорически запрещено.

• снять с помощью отвёртки хомут крепления шланга обратной подачи и быстро заткнуть его болтом, который следует подготовить заранее;
• ключами на 17 и 19 открутить шланг подачи (высокого давления) и заткнуть его деревянной пробкой.

Снимаем рейку

• в аналогичном порядке, как было указано выше, демонтируем защиту двигателя и рулевой рейки;
• с помощью ключа на 13 отворачиваем четыре болта крепления рейки;
• откручиваем ключом на 13 болт крепления нижнего фланца муфты, который расположен под рулём;
• снимаем рейку с помощью отвёртки, если она сама не упала;
• вал рейки выводим из салона и переворачиваем;

Меняем пыльник

Чтобы заменить пыльник откручиваем патрубки ГУР от рейки и снимаем её через отверстие (окно) под крылом автомобиля. Меняем пыльник и производим сборку в обратной последовательности.

Примечание. Если не удаётся отсоединить патрубки, попробуйте отсоединить правую тягу и вытащить рейку сверху.

Руководствуясь советами, изложенными в этой статье, заменить пыльник рулевой тяги не составит особого труда. Кроме этого, вы можете дополнительно просмотреть видео, которое легко сегодня найти в интернете, введя соответствующий запрос в любом поисковике.
