Снять стартер на ВАЗ 21214 (Нива) своими руками будет не тяжело. Чтобы добраться к нему сначала нужно демонтировать коробку с воздушным фильтром двигателя. А затем откручивать 3 крепящих болта стартер автомобиля (два болта стартера из под капота и один с под авто), хотя зачастую умельцы третий болт не вкручивают, дабы было проще демонтировать стартер, ведь доступ к нижнему болту крепления осуществляется с под автомобиля.

Инструмент, который понадобиться для снятия:

1. Ключ на «13».
2. Трещотка с небольшим удлинителем.
3. Головка на «10».

Вкратце вы узнали, как снять стартер на 21214, а теперь начнем снятие по порядку:

• отсоединяем клемму с АКБ;
• отсоединяем разъем расходомера;
• отсоединяем хомут патрубка корпуса воздушного фильтра, демонтируем саму коробку (выкрутив 4 болта крепления) и убираем её в сторонку;
• снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя;
• отсоединяем теплозащитный щиток стартера от выпускного коллектора и от кронштейна опоры двигателя;
• ключом на «13» необходимо открутить болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления);
• таким же способом отворачиваем болт среднего и нижнего крепления стартера, далее сдвигаем стартер вперед;
• отсоединяем провод управления тяговым реле;
• головкой на «13» отворачиваем гайку «плюсового» провода и снимаем стартер с Нивы 21214;
• сдвигаем стартер вдоль блока цилиндров в сторону, и вынимаем его;
• снять стартер с карбюраторного двигателя достаточно легко из-за отсутствия опорных кронштейнов впускной трубы;
• установку стартера проводим в обратном порядке.

Наглядно весь процесс снятия стартера ВАЗ 21214 смотрите на видео.

Lada 4х4 (ВАЗ-21214) : Снятие и проверка стартера

Стартер снимаем на смотровой канаве или эстакаде.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем задний грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека», с. 282).

Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.

Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи с верхним контактным болтом тягового реле, а «минусовой» -с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент соединения выводов.

При этом должна выдвинуться шестерня привода и должен включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле стартера. Для проверки электродвигателя.

. соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод-с корпусом стартера.

При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.

Для проверки тягового реле соединяем проводами. . «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера.

При этом шестерня привода должна выдвинуться. Если этого не происходит, тяговое реле неисправно. Устанавливаем стартер в обратной последовательности.

Как снять стартер НИВЫ 21214 за 10 минут. Причина неисправности снятого стартера НИВЫ ВАЗ 21214

Подготовка для быстрого снятия стартера в экстремальных условиях. Быстрое снятие стартера и устранение причины возможной неисправности. Как вытащить акустический патрубок из ресивера НИВЫ Зачем нужен акустический патрубок https://www.youtube.com/watch?v=fXPZ5dVIEXQ Как вы заметили, нижний болт стартера умышленно не прикручивался уже больше никогда, после первого снятия стартера в начальный период эксплуатации машины. Так же не был поставлен на место тепловой защитный экран стартера, у которого болт нижнего крепления быстро прикипает во время езды по грязи. Из-за этого, что бы снять экран, приходиться срезать нижнее место крепления или рвать сам экран. Второй раз эту процедуру проходить не хочется. В том, что нет нижнего болта крепления стартера и теплового экрана, есть своё преимущество для нивоводов, часто эксплуатирующих машины, например в условиях Сибирских болот, бродов рек и морозов. Очень часто причина неисправности стартера простая. Например, как в этом ролике, или ещё смешнее — просто окислился или ослаб красный провод (тоже показанный на ролике) с втягивающего реле. Достаточно его ПОШЕВЕЛИТЬ и стартер закрутится. Можно заставить крутиться стартер, если обгорели пятаки во втягивающем реле, замкнув ( аккуратно, чем-то не большим по размеру, но массивным и железным, не касаясь массы корпуса двигателя) силовые провода на втягивающем реле. Без экрана всё это сделать легко. Да и при необходимости снимается стартер легко. Бывает, например, что стартер сломался, и машина стоит у подъезда, а на улице -30! Да пусть хоть и летом! Всё равно надо снимать стартер. Договариваться с соседом на счёт гаража? Или тащить в сервис? Но можно его снять ЛЕГКО И БЫСТРО самому, прямо у подъезда. Купить новый стартер или втягивающее реле в магазине у дома. И вот уже через час машина поехала. А если машина стоит в луже или грязи, то лезть под машину и крутить нижний болт? Короче, много жизненных ситуаций, когда отсутствие болта и теплового экрана значительно упростит вашу жизнь. Автор ролика не претендует на восприятия другими его мнения и предложенного им способа решения проблемы, как единственно правильного. Решайте это Сами для Себя. Автор просто предложил вариант: « Как снять стартер нивы 21214 за 10 минут и определить Причину неисправности снятого стартера нивы 21214» https://youtu.be/n_PmQADIfNg

Монтажные блоки для Lada 4×4 2019 года выпуска

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
Четвертый блок реле находится над педалью газа.

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Главное отличие схем старых и новых Нив заключено в способе подключения дополнительного монтажного блока, который находится внизу.

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14.

Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21.

Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27.

Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35.

Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44.

Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51.

Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56.

Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

Порядок условной нумерации в колодках: А — очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б — датчика-распределителя зажигания; В — реле-прерывателя аварийной сигнализации и указателей поворота; Г — коммутатора; Д — трехрычажного переключателя; Е — выключателя аварийной сигнализации; Ж — реле включения ламп заднего противотуманного света; З — задних фонарей; И — комбинации приборов ВАЗ-21213.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полосой сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

Предохранители в автомобилях ВАЗ, так же, как и в Ниве находятся непосредственно внутри автомобиля, их закрывает щиток, обычно, на приборной панели.

Это позволяет в случае необходимости разобрать и произвести ремонт с помощью подручных инструментов. Такой подход особенно выручает в холодный период времени – не нужно производить ремонт на улице, а также цена самостоятельной замены будет намного ниже, чем в центре техобслуживания.

Вышеуказанная схема включает такие компоненты, как реле и предохранители. В монтажный блок входят следующие элементы, представленные в таблице.

Внимание!

https://www.youtube.com/watch?v=SqqIBAU8osQ

1. Передние фонари 2. Фары 3. Электродвигатели очистителей фар 4. Звуковой сигнал 5. Электродвигатель омывателя фар 6. Электродвигатель омывателя ветрового стекла 7. Генератор 8. Боковые указатели поворота 9. Аккумуляторная батарея 10. Электродвигатель отопителя 11. Дополнительный резистор электродвигателя отопителя 12.

Реле-прерыватель очистителя ветрового стекла 13. Стартер 14. Электродвигатель очистителя ветрового стекла 15. Концевой выключатель карбюратора 16. Электромагнитный клапан карбюратора 17. Блок управления электромагнитным клапаном карбюратора 18. Коммутатор 19. Свечи зажигания 20. Датчик-распределитель зажигания 21.

Датчик контрольной лампы давления масла 22. Датчик указателя температуры 23. Штепсельная розетка для переносной лампы 24. Катушка зажигания 25. Датчик контрольной лампы уровня тормозной жидкости 26. Реле включения очистителей и омывателя фар 27. Реле включения обогрева заднего стекла 28. Реле включения дальнего света фар 29.

А еще интересно: Реле стартера нива шевроле где находится

Реле включения ближнего света фар 30. Реле включения зажигания 31. Реле включения стартера 32. Выключатель контрольной лампы блокировки дифференциала 33. Переключатель наружного освещения 34. Прикуриватель 35. Выключатель стоп-сигнала 36. Выключатель света заднего хода 37. Реле-прерыватель указателей поворота и аварийной сигнализации 38.

Основной блок предохранителей 39. Дополнительный блок предохранителей 40. Лампы подсветки рычагов управления отопителем, 41. Выключатель заднего противотуманного света 42. Выключатель обогрева заднего стекла 43. Переключатель электродвигателя отопителя 44. Переключатель очистителя и омывателя заднего стекла 45.

Выключатель аварийной сигнализации 46. Выключатель зажигания 47. Контрольная лампа воздушной заслонки карбюратора 48. Выключатель освещения приборов 49. Подрулевой трехрычажный переключатель 50. Выключатель контрольной лампы воздушной заслонки карбюратора 51. Электродвигатель омывателя заднего стекла 52.

Выключатели плафонов, расположенные в стойках дверей 53. Плафоны освещения салона 54. Комбинация приборов 55. Фонари освещения номерного знака 56. Выключатель контрольной лампы стояночного тормоза 57. Датчик указателя уровня и резерва топлива 58. Задние фонари 59. Электродвигатель очистителя заднего стекла 60. Элемент обогрева заднего стекла 21213.

• Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
• 1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
• Четвертый блок реле находится над педалью газа.

Как снять стартер автомобиля ВАЗ-21213

Отсоединяем «минусовой» провод от аккумуляторной батареи. Демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).

Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера от выпускного коллектора и от кронштейна опоры двигателя (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).

1. Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления). Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер вперед.

2. Отсоединяем провод управления тяговым реле.

3. Головкой «на 13» отворачиваем гайку «плюсового» провода стартера

4. Снимаем провод. На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.

5. Отводим стартер вдоль блока цилиндров назад

6. Вынимаем стартер.

Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы. Устанавливаем стартер в обратной последовательности

Правила замены стартера

Замена агрегата

Когда не крутит стартер либо реле стартера вышло из строя, потребуется заменить данные детали. Процесс замены стартера проводится с помощью ключа на «10». Им отворачивается нижний болт, который крепит теплозащитный щиток. Ключом на «13» скручивают гайки крепления щитка, после чего он снимается. С помощью этого же ключа откручиваются болты фиксации стартера. Стартер ВАЗ 2105 сдвигается вперед. Далее колодка отсоединяется от вывода реле тяги. После отключения проводов от последнего агрегата к аккумулятору демонтируется основная деталь.

Новое оборудование монтируется в обратном порядке

При установке большое внимание нужно уделить надежной фиксации провода питания реле стартера ВАЗ 21053. Сложным процессом считается разборка данного агрегата

Для этого потребуются ключи на «13» и на «10». После отворота 3 винтов снимается реле стартера. Из корпуса детали вытаскиваются шток и пружина. Для последующей разборки стартера применяется крестообразная отвертка. С ее помощью отворачиваются винты и снимается крышка. Состояние щеток можно проверить после их демонтажа.

При разборе рассматриваемой детали особое внимание уделяется изоляции свободных выводов обмотки. После снятия стопорного кольца потребуется демонтировать изоляционные трубки

Одновременно визуально проверяется состояние всех обмоток и коллектора ВАЗ 2105. Если последний элемент незначительно нагревается, пластины зачищаются с помощью шлифовальной шкурки. В случае сильного нагревания заменяется якорь.

Следующий шаг заключается в демонтаже резинового уплотнителя и снятии регулировочной шайбы. Сборочный процесс предусматривает установку этого элемента на его место. Якорь снимается вместе с приводом. При снятии рычага нужно учесть, что шестерня должна свободно вращаться в определенную сторону. Изношенная деталь заменяется новой.

Сборка узла осуществляется в обратной последовательности. Ограничитель надевается на вал в сторону кольца стопора. Для этого используются молоток и ключ на «14». Важным моментом является выдувание пыли из стартера ВАЗ 21053. Для смазки деталей применяется «Литол-24» либо смазка №158. Моторным маслом смазываются следующие детали:

• подшипник,
• втулка,
• шлицы якоря,
• ступица.

Снятие и установка стартера

Стартер на Ниве приходится менять довольно редко, но если у вас возникла необходимость в этом, то нижеприведенная инструкция будет очень полезна. Сначала стоить рассмотреть необходимый перечень инструментов, с которыми сделать все это будет очень просто и не займет много времени.

1. Ключ на 13
2. Трещотка с небольшим удлинителем
3. Головка на 10

Подробное руководство по замене стартера на Ниве ВАЗ 2121

• Первым делом открываем капот автомобиля и отсоединяем все провода питания от конструкции стартера. Для этого понадобится открутить головкой на 10 гайки, которые крепят клеммы. Обычным ключом туда не подлезть, поэтому трещотка с головкой и удлинителем будет идеальным вариантом. Рукой нащупываем гайки клемм и воспользовавшись трещоточной рукояткой, отворачиваем их по очереди.

• Чтобы показать все наглядно, посмотрите ниже на фото, ключ просунут как раз под выпускным коллектором Нивы:

• И после этого можно отсоединить свободно провода питания, которые больше ни чем не крепятся:

• Далее берем ключ на 13, удобнее воспользоваться накидным, и откручиваем 2 болта крепления корпуса стартера к двигателю. Но их может быть и три, лично на моем примере было всего 2.

• И затем можно снимать его вправо, как показано наглядно на фотографии ниже:

• И немного поворачивая его в сторону, вынимаем его без особых проблем вверх:

Как сами убедились, в данном ремонте сложного ничего нет, главное, чтобы под рукой были все необходимые инструменты и тогда любая работа с вашей Нивой будет выполняться быстро и без лишних нервов.

Установку стартера ВАЗ 2121 производим в обратном снятию порядке. В случае необходимости производим замену новой деталью.

Расположение блоков реле и их назначение

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

1. Отключить аккумулятор от бортовой сети.
2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
3. Записать маркировку и положение проводов на старом блоке.
4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
5. Проверить номиналы предохранителей и правильность установки проводов.
6. Зафиксировать замененный блок гайками.
7. Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа

Снятие со шпилек

Разъединение штекеров проводки

Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

1. Для начала откройте капот и отключите аккумуляторную батарею.
2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
3. Сделав это, подденьте БП и снимите их со шпилек.
4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети.

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

• исключается самопроизвольный ток утечки в бортовой системе;
• надежное управление всеми электродвигателями;
• быстрый и гарантированный запуск электрических механизмов;
• защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Электропредохранители на авто меняются в случае их перегорания, в обязательном порядке соблюдая их номинал. Но на автомобиле ВАЗ 2121 Нива случаются и другие ситуации. К примеру, многие автомобилисты жалуются, что иногда электропредохранители просто выпадают из колодки. Именно поэтому рекомендуется сменить старый блок на новый, в котором предохраняющие элементы держатся намного лучше.

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

В случае поломки предохранители необходимо вовремя заменить, чтобы в дальнейшем не возникло серьезных проблем с важными узлами автомобиля. Процесс замены происходит достаточно просто. Для этого необходимо просто вынуть перегоревший предохранитель и заменить его на новый.

Таким образом, будет налажена дальнейшая исправная работа цепи, за которую он отвечает. Очень важным нюансом является полное соответствие предохранителей (перегоревшего и нового) касательно их маркировки и выходному напряжению. В противном случае, если не учитывать данный аспект, перегореть может любой из элементов, входящий в цепь, которую защищает этот предохранитель.

В результате необходимо сказать, что предохранитель – это одна из важнейших частей в любом автомобиле и Нива-21214 не является исключением. В связи с этим, рекомендуется постоянно следить за состоянием монтажного блока и предохранителями. Ведь если их работа будет проходить без каких-либо сбоев, то риск возникновения какой-либо серьезной неисправности в электрическом плане сводится практически к минимуму.

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

1. Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
2. Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
3. Выше второго блока расположены реле аварийной сигнализации и поворотников.

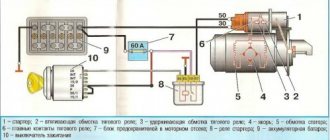

4. Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.

Проблемы со стартером и их устранение

Если тяговое реле щелкает, а автомобиль не заводится, то виновником ситуации наиболее часто является не стартер, а разряженная аккумуляторная батарея. Ее заряда недостаточно для запуска силовой установки. Помимо этого проблема может скрываться в окислившихся контактах или повредившихся проводах.

Слабым местом узла является шлейф силового провода, соединяющий электродвигатель и тяговое реле. Он не надежно подсоединяется к клемме и склонен к окислению и гниению. При его обрыве стартер не крутит, несмотря на то что из подкапотного пространства доносится характерный щелчок срабатывания тягового реле.

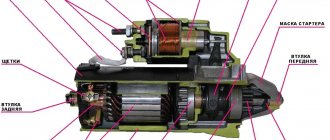

Устройство и работа

Читайте

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.
