Руководство по эксплуатации, техобслуживанию и ремонту Ваз-21213 Нива и его модификаций.
Настоящее Руководство — это пособие по техническому обслуживанию и ремонту автомобиля ВАЗ-21213 Нива и его модификаций. Оно предназначено для специалистов станций технического обслуживания, автохозяйств и ремонтных мастерских, а также индивидуальных владельцев автомобилей.
В Руководстве приводятся рекомендации по эксплуатации автомобиля ВАЗ-21213 Нива, представлено подробное описание операций по их техническому обслуживанию и ремонту, а также представлены электросхемы автомобилей. Рекомендованы смазочные материалы и эксплуатационные жидкости. В Руководстве описаны следующие автомобили :
ВАЗ-21213 — легковой автомобиль повышенной проходимости с цельнометаллическим несущим трехдверным кузовом. Карбюраторный двигатель с рабочим объемом 1,7 литра. ВАЗ-21214 — отличается от автомобиля ВАЗ-21213 установкой двигателя объемом 1,7 литра с системой центрального впрыска топлива. ВАЗ-21214-20 — отличается от автомобиля ВАЗ-21213 установкой двигателя объемом 1,7 литра с системой распределенного впрыска топлива. ВАЗ-21215-10 — отличается от автомобиля ВАЗ-21213 установкой дизельного двигателя с турбонаддувом. ВАЗ-2129, 2130, 2131 — эти автомобили в основном унифицированы с автомобилем ВАЗ-21213 и отличаются от него увеличенной на 500 мм. базой. На автомобилях ВАЗ-2129-01, 2130 установлен дополнительный топливный бак, а модели ВАЗ-2131, 2131-01, 21312, 21312-01 имеют пятидверный несущий кузов. Кроме того, на автомобили ВАЗ-21312, 21312-01 устанавливается двигатель объемом 1,774 литра.
Задний мост
Задний мост в разрезе
1 – запорное кольцо подшипника; 2 – тормозная колодка; 3 – тормозной барабан; 4 – шпилька крепления колеса; 5 – колпак колеса; 6 – тормозной цилиндр; 7 – тормозной щит; 8 – подшипник полуоси; 9 – сальник полуоси; 10 – опорная чашка пружины; 11 – подшипник коробки дифференциала; 12 – сапун; 13 – коробка дифференциала; 14 – ведомая шестерня главной передачи; 15 – сателлит;
16 – полуосевая шестерня; 17 – болты крепления редуктора к балке заднего моста; 18 – подшипники ведущей шестерни; 19 – сальник ведущей шестерни; 20 – фланец; 21 – гайка ведущей шестерни; 22 – кольцо грязеотражательное; 23 – распорная втулка; 24 – регулировочное кольцо; 25 – ведущая шестерня; 26 – ось сателлитов; 27 – картер редуктора; 28 – балка заднего моста; 29 – полуось.
Вид на задний мост со стороны редуктора (вал привода заднего моста снят): 1 балка; 2 — фланец редуктора; 3 — гайка крепления фланца; 4 — картер редуктора; 5 винт крепления картера редуктора; 6 — пробка сливного отверстия
Задний мост состоит из балки, редуктора с дифференциалом и двух полуосей. Главная передача – гипоидная, ее шестерни подобраны по шуму и контакту, поэтому заменять их можно только в сборе (маркировка пары – 2106). Ведущая шестерня главной передачи выполнена заодно с валом (хвостовиком) и установлена в горловине редуктора на двух конических подшипниках. Наружные кольца подшипников запрессованы в гнезда горловины, а внутренние — надеты на хвостовик. Между внутренними кольцами установлена распорная втулка; при затягивании гайки хвостовика втулка деформируется, обеспечивая постоянный преднатяг подшипников.
Преднатяг подшипников контролируют по моменту проворачивания ведущей шестерни (другие детали при этом не устанавливаются). Для новых подшипников момент проворачивания должен быть в пределах 157–197 Н.см, для подшипников после пробега 30 км и более – 39,2–59,0 Н.см. При этом гайку хвостовика затягивают моментом 118–255 Н.м, периодически проверяя проворачивание ведущей шестерни. Если заданный момент проворачивания уже достигнут, а усилие затяжки гайки меньше 118 Н.м, необходимо заменить распорную втулку новой, так как старая деформирована слишком сильно. Замена втулки необходима и в том случае, когда момент проворачивания оказался выше допустимого (из-за невнимательности при затяжке).
Если главную пару или подшипники ведущей шестерни заменяют, необходимо заново подобрать толщину регулировочного кольца. Оно установлено на валу между ведущей шестерней и внутренним кольцом большого подшипника. Методика подбора кольца описана в разделе Разборка редуктора заднего моста.
Некоторые из неисправностей заднего моста
Ведомая шестерня главной передачи крепится к фланцу коробки дифференциала специальными болтами без шайб. Эти болты нельзя заменять какими-либо другими. Коробка дифференциала вращается в двух конических подшипниках. Их предварительный натяг, а также зазор между зубьями шестерен главной передачи регулируется гайками, завернутыми в разъемные постели подшипников. Полуосевые шестерни установлены в цилиндрических гнездах коробки дифференциала и опираются на нее через опорные шайбы. Эти шайбы подбираются по толщине так, чтобы зазор между зубьями сателлитов и полуосевых шестерен был в пределах 0–0,1 мм. Сателлиты установлены на оси с постоянным зацеплением с полуосевыми шестернями. На оси выполнены спиральные канавки для подвода смазки к трущимся поверхностям.
Полуось одним концом опирается на однорядный шариковый подшипник, установленный в гнезде балки заднего моста, а другим (шлицевым) концом входит в полуосевую шестерню. Внутреннее кольцо подшипника зафиксировано на полуоси запорным кольцом, установленным с натягом (горячая посадка). Наружное кольцо подшипника зафиксировано пластиной, которая вместе с маслоотражателем и щитом тормоза крепится четырьмя болтами с гайками к балке заднего моста.
В картер заднего моста заливают 1,3 л трансмиссионного масла класса качества GL-5 (практически – до нижней кромки заливного отверстия). Выходы полуосей из балки уплотнены сальниками. При негерметичности сальников масло отводится через маслоотражатель наружу тормозного щита – так оно не попадает на тормозные колодки. Сальник, установленный в горловине редуктора, работает по поверхности фланца. Между подшипником и фланцем установлен маслоотражатель. Подтекание масла из-под самоконтрящейся гайки крепления фланца (этой же гайкой регулируется преднатяг подшипников) указывает на ослабление ее затяжки. Эксплуатация автомобиля с незатянутой гайкой редуктора может привести к его поломке.
Самые распространенные поломки ДВС
ДВС 21213 имеет типичные проблемы ВАЗовских моторов:
- повышенный расход масла из-за появления нагара на клапанах и цилиндрах;
- появление вибраций на скорости 90 км/ч. Причина в повреждении прокладки головки или неотрегулированном карбюраторе;
- при вытягивании цепи ГРМ гнёт клапана;
- чрезмерный шум из-за поломки успокоителя или башмака натяжителя цепи ГРМ, скрипа подшипника помпы или неотрегулированных тепловых зазоров;
- перегрев агрегата вызывает неисправный термостат, забитый радиатор или долгая работа на высоких оборотах. Из-за конструктивных особенностей БЦ толщина слоя охлаждающей жидкости не обеспечивает достаточное остывание, поэтому необходимо умеренно эксплуатировать агрегат. Повышенная температура мотора приводит к растрескиванию ГБЦ.
Похожая статья Технические характеристики двигателя ВАЗ 21116
К недостаткам двигателя 21213 можно отнести особенности ремонта. Если износ цилиндров превышает 0,15 мм, то расточка допустима лишь под ремонтные размеры поршней, увеличенные на 0,4 и 0,8 мм от номинала. Исчерпание лимита грозит полной заменой поршней и цилиндров.
Перешлифовка шеек коленчатого вала возможна с уменьшением диаметра на 0,25; 0,5; 0,75 и 1 мм. Ограничение связано с ремонтными размерами вкладышей. При увеличении осевого зазора коленвала более 0,35 мм деталь нужно менять.

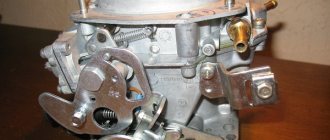

Карбюратор солекс на ваз 21213 нива устройство
Карбюратор Солкс 21073 автомобиля Нива 21213 имеет несколько жиклеров в разных системах. Они позволяют точно дозировать топливо, воздух, эмульсию поступающие в двигатель.
Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Солекс 21073
Первая камера — 107,5, вторая камера 117,5. См. фото ниже.
Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Солекс 21073
Первая камера — 150, вторая — 135.
топливные и воздушные жиклеры главных дозирующих систем (ГДС) карбюратора 21073 Солекс
Калиброванное отверстие в штуцере перепуска топлива в бензобак (штуцер «обратки»)
калиброванное отверстие в штуцере перепуска топлива в бензобак («обратки»)
Топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс
Тарировочные данные — 39-44.
топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс в электромагнитном клапане (ЭМК)
Воздушный жиклер СХХ карбюратора 21073 Солекс
воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс
Топливный жиклер переходной системы второй камеры карбюратора 21073 Солекс
См. фото ниже. Маркировка — 70.
Топливный жиклер эконостата карбюратора 21073 Солекс
топливный жиклер эконостата и топливный жиклер переходной системы второй камеры карбюратора 21073 Солекс с трубками
Топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс
топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс (крышка экономайзера снята)
Примечания и дополнения
— Расположение и количество жиклеров Солекс 2108, 21081, 21083 и иных карбюраторов этого семейства аналогично карбюратору 21073 Солекс. Различны лишь их тарировочные данные. Подробнее: «Жиклеры карбюраторов Солекс».
— Жиклеры карбюраторов Солекс разных модификаций взаимозаменяемые, что создает широкое поле для тюнинга и доработки.
Еще статьи по устройству карбюратора 21073 Солекс
Лет 15 назад была у меня Таврия. Карб на ней стоял Солекс. Расход бензина – меньше 5-и литров на сотню км. Перед продажей карб был заменен на новый, 08 Солекс, по причине постоянных засоров, в основном системы ХХ.
Следующие машины были Жигули, сначала с 05 двигателем 1300, затем с 06 двигателем 1600. Обе с карбюраторами Озон. Вот с этими Озонами я ни как не смог подружиться. Не работали они как надо. То переливают, то чихают. В один прекрасный день, на даче, Озон на ВАЗ 2105 приказал долго жить. Заменить нечем, запасных частей нет, ремонту в полевых условиях не подлежит. А до города 180 км надо ехать. Вот тут и попался на глаза старый Таврийный Солекс, который, после чистки и продувки был водружен вместо Озона. На скорую руку был сделан привод кусочком тросика и роликом от привода карба Таврии. Пробная поездка по деревне показала, что ехать можно. Но на трассе выяснилось, что мотор очень неохотно набирает обороты, приемистость – ноль. А в городе, на светофорах – просто мученье. Зато расход и на Жигулях остался 5 литров на сотню по трассе.
После пошли всевозможные эксперименты с жиклерами, флейтами, распылителями и кулачками ускорительного насоса. Тогда же было испытано задроссельное распыливание. Промежуточные результаты были разными и очень интересными. Например, пробуксовка колес с дымом на сухом асфальте с места и бешенный расход бензина у двигла 05 – 1300 в городском цикле. Конечный результат – нормальная динамика и расход 7-8 л на сотню. Этот же карб перекочевал на следующую машину ВАЗ 2104 с 1600 двигателем. Правда, снова пришлось экспериментировать с жиклерами, настраивая карб под свои запросы и возросший объем двигателя. После уничтожения этой четверки в результате встречи с КАМАЗом, я приобрел Ниву 21213.
Описание устройства мотора 21213
В основу двигателя ВАЗ 21213 входят:
- чугунный блок цилиндров (БЦ) 21213-1002011;
- головка блока 21213-100301*;
- коленчатый вал 21213-1005015;
- шатунно-поршневая группа 21213-10040*.
Главным отличием двигателя 21213 от предшественников стал увеличенный диаметр цилиндров — 82 мм против 76 и 79 мм. Межцентровое расстояние в 95 мм осталось прежним, и позволяет растачивать блок до диаметра 82,8 мм. Изменилась конструкция водяной рубашки. Рабочий объём подрос на 100 см3, но габариты мотора сохранились.
Для установки коленчатого вала в БЦ предусмотрено 5 опор: по одной на передней и задней стенках, ещё 3 на отливах. Параметры коленвала обеспечивают ход поршня 80 мм. Коленвал отлит из чугуна и состоит из 4 шатунных и 5 коренных шеек. В шатунных шейках предусмотрены каналы для масла. Шейки разделены щеками с противовесами. В прошлых моторах ВАЗ балансировочные противовесы встречались только в крайних и центральных щеках. Осевое перемещение вала ограничено упорными полукольцами.
Поршневую группу для двигателя 21213 разрабатывали заново. Поршни 21213-1004015 отлиты из алюминия и приведены к единой массе 347 гр. Класс поршня (A, B, C, D, E) определяется по внешнему диаметру с шагом 0,01 мм. Форма поршня по высоте конусная, в поперечном сечении — овальная. Отверстие под палец — 22 мм, смещено на 1,2 мм от оси поршня. Палец стопорится кольцами. На юбке поршня установлено 3 кольца:
- верхнее компрессионное бочкообразное;
- среднее маслосъёмное с разжимной витой пружиной;
- нижнее компрессионное скребкового типа.
Шатун 21213-1004045 выкован из стали, обрабатывается вместе с крышкой. В верхней головке шатуна впрессована сталебронзовая втулка. Для крепления шатуна используются болты М9х1,0х56.
Алюминиевая головка БЦ разработана под двигатель ВАЗ 21213 и рассчитана под компрессию от 10 бар. Установка головки от других моторов может привести к её поломке. В головку запрессованы чугунные сёдла и направляющие втулки для 4 впускных и 4 выпускных клапанов. Клапана работают от кулачков распредвала. Зазор между стержнем клапана и кулачком регулируется болтом.
Похожая статья М103 двигатель Мерседес
ГРМ
Распределительный вал 21213-1006010 выполнен из чугуна, опирается на 5 шеек. Кулачки отбеливаются для увеличения износостойкости. Осевое перемещение вала ограничено упорным фланцем.
Приводится ГРМ двухрядной втулочно-роликовой цепью. Помимо распредвала цепь приводит масляный насос. Привод регулируется полуавтоматическим натяжителем с башмаком и успокоителем. Для предотвращения спадания цепи при снятии звезды распредвала предусмотрен ограничитель рядом с ведущей звездой коленвала.
Системы
Система питания в двигателе Нивы 21213 — карбюратор 21073 «Солерс». Карбюраторный агрегат двухкамерный, дроссельные заслонки работают последовательно. Когда первая камера открыта на 2/3, задействуется дроссель второй камеры. На холостом ходу включается экономайзер. В устройство карбюратора входят:
- поплавковая камера;
- 2 дозирующие системы;
- система отсоса картерных газов;
- подогрев зоны дросселя первой камеры;
- блокировка второй камеры;
- экономайзер;
- эконостат;
- диафрагменный ускорительный насос.
Система зажигания в двигателе 21213 бесконтактная. Системой управляет коммутатор по сигналам трамблёра. В целом система классическая, без особенностей.
Охлаждение мотора происходит по типичной схеме: жидкость циркулирует по водяной рубашке в БЦ и головке блока. Давление создаёт центробежный насос, соединённый ременной передачей с коленвалом и генератором. Крыльчатка вентилятора радиатора работает на всасывание, поэтому зимой радиатор приходится закрывать картонкой.
