Можно ли избежать штрафа за ксенон?


Тюнинг и ремонт ВАЗ 2110

Очень часто владельцев десяток не устраивает штатный свет фар. Во первых, он не достаточно хорошо освещает дорогу, а во вторых визуально он отдает желтизной, что выглядит не очень симпатично.

Поэтому в этой статье я расскажу вам, как в ВАЗ 2110 установить ксенон. Причем мы не будем здесь рассматривать обычные лампочки, которые просто светят белым (такой себе псевдоксенон), а установим реальный ксенон с блочками розжига.

Сразу отмечу, что данный вид доработки не является сложным, поэтому такой тюнинг оптики ВАЗ 2110 может сделать практически любой автовладелец.

Установка ксенона на ВАЗ 2110 в домашних условиях — инструкция + фотоотчет

Сегодняшняя статья будет посвящена головному свету. Я расскажу вам о том, как установить ксенон на ВАЗ 2110 своими руками. То есть, благодаря данному фотоотчету вы сможете самостоятельно прокачать фары своей «десятки».

Данная работа не отличается какой-либо сложностью и вполне под силу среднестатистическому автолюбителю.

Те, кто подумал, что сегодня мы будем устанавливать «синенькие лампочки», которые прикольно светятся, скажу, что это не так, никакого псевдоксенона. Мы будем устанавливать оригинальные полноценные ксеноновые лампы. Углубляться в историю происхождения ксеноновых ламп не буду, для этого существуют поисковые системы, кому надо, тот найдет. Сегодня мы будем говорить о том, как установить это чудо техники на наш ВАЗ 2110.

Какой ксенон выбрать?

В этом разделе я не буду делать реклам, каких либо фирм. Как говорится на вкус и цвет товарища нет. Здесь я хочу рассказать о температуре свечения: 4300 К, 5000 К, 6000 К и так далее. Чем же они отличаются? Ксеноновые лампы с температурой свечения в 4300 К и 5000 К имеют на вид ярко-белый цвет. 6000 К — голубой оттенок. 8000 К — розоватый оттенок. Изначально, многие заблуждаются в том, что чем выше температура, тем лучше видимость — это не так, особенно при дожде или тумане. Ксеноновый свет с высокой температурой горения очень сильно отражается от мокрого асфальта и от тумана. Поэтому мой вам совет, используйте ксенон в 5000 К. Это самый оптимальный вариант.

Установка ксенона на ваз 2110

Освещенность дороги в значительной степени влияет на комфорт и безопасность. Вот почему так важно иметь в оснащении машины хороший источник света. Конечно, слабые лампы можно заменить более мощными или поставить дополнительное освещение, но это отразится на генераторе, поскольку возрастет количество потребляемой электроэнергии. Самый оптимальный и лучший вариант – поставить на автомобиль ксеноновые лампы – лампы высокоинтенсивного разряда. Ксеноновый свет очень близок по спектру к дневному, он имеет белый конусообразный поток световых лучей с оттенками голубого.

Преимущества и недостатки ксенона

И так, что ярче ксенон или галоген? Лампа с ксеноном излучает практически в 2 раза больше света и приблизительно в 2,5 интенсивнее, чем обычный галогеновый источник. Такое преимущество позволяет водителю рассмотреть дорожные знаки, находящиеся на сравнительно дальнем расстоянии. Несмотря на это, потребление энергии происходит меньше и, соответственно, нагрузка на генератор становится слабее.

Если на вашем автомобиле установлены ксеноновые лампы, пропадает возможность появления, так называемой, световой стены при движении транспорта во время осадков. К тому же, из-за сходства с дневным светом такое освещение не будет негативно влиять на зрение водителя, а при правильной настройке и фокусировке, исключено его влияние на другую электронику автомобиля. Вследствие чего, ваше освещение не будет раздражающе действовать на глаза водителей встречного транспорта. А этот факт уменьшает количество аварийных ситуаций, по статистике, приблизительно на 40%. Доказано, что человек за рулем при ксеноновом освещении намного лучше оценивает ситуацию на дороге при движении автомобиля.

Хотя то, что является преимуществом, в неумелых руках может стать и недостатком. Из-за своих ярких качеств, ксеноновый свет без настройки и правильной фокусировки станет источником ослепления водителей проезжающего навстречу транспорта. Поэтому, если вы решились на установку такого вида ламп, так важно со всей строгостью подойти к правильной регулировке освещения.

Лампы с ксеноновым источником света стоят дороже обычных, но это станет для вас своеобразным вложением, ведь потраченная сумма окупится в течение 1-2 лет . Поскольку срок службы ксеноновых ламп в автомобиле почти в 10 раз выше, чем у галогена . А вообще, какой срок службы ксеноновых ламп ? – около 2000 часов работы, в сравнении с галогенными – 200-500 часов . Да замена, влетит в копеечку, тем более, что менять лампы лучше попарно, чтобы поток излучаемого света совпадал, но разве можно экономить на комфорте и безопасности? А теперь представьте, сколько сохраняется энергоресурсов вашей машины! К тому же, покупая дешевые лампы, даже если на них и указано, что они ксеноновые, велик риск, приобрести псевдоксенон, и такое опрометчивое решение, впоследствии, будет стоить вам намного дороже.

Из других недостатков ксеноновых ламп стоит отметить то, что они нуждаются в периоде разогрева . Если вы приобрели не биксенон, быстро переключать свет, так сказать, «посигналить», скорее всего, вам не удастся. А такой игрой со светом
рискуете сократить срок службы ксеноновых ламп.
Освещение ксеноновым светом запрещено за рубежом, поэтому, отправляясь в путешествие, такие лампы лучше снять. То же самое нужно сделать и при прохождении технического обслуживания авто, в случае, если лампы имеют цветовую температуру выше 4800К .

Чтобы правильно выбрать ксенон, вам нужно знать несколько нюансов: тип ксенона, параметры цоколя самой лампы, необходимую мощность и температуру лампы. Решение принято, лампы выбраны? Можете приступать к установке ксенона на ваш автомобиль.

Подготовка. Съем фары.

  1. В самом начале данной доработки нужно произвести съем фары, для этого:
  2. Откиньте «минус» с аккумуляторной батареи.
  3. Отключаем питание от фары. (разъединив фишку с проводами)
  4. Откручиваем пару болтов, сверху фары, которыми она крепится к кузову.

  1. Теперь нужно снять пластмассовую решетку радиатора, так как она закрывает еще один болт.
  2. Используя отвертку подденьте декоративную накладку, сдвигая ее к центру и вытяните ее.
  3. Вот она, гайка, которой прикручена блок-фара к кронштейну. Используя ключ на «10», выкрутите ее.
  4. Теперь отключаем гидрокорректор. Используя отвертку поддеваем фиксатор, проворачиваем корректор и вынимаем с фары.
  5. На этом этапе нужно снять поворотник, это делается просто — открутив пару болтов.

Подготовка к установке ксенона закончена, теперь начинаем сам процесс.

Желательно приобрести 4 «мамы» (на концы проводов) для удобства подключения, чтобы не делать скруток.

Как установить ксенон на ваз 2110

И так, что ярче ксенон или галоген? Лампа с ксеноном излучает практически в 2 раза больше света и приблизительно в 2,5 интенсивнее, чем обычный галогеновый источник. Такое преимущество позволяет водителю рассмотреть дорожные знаки, находящиеся на сравнительно дальнем расстоянии. Несмотря на это, потребление энергии происходит меньше и, соответственно, нагрузка на генератор становится слабее.

Пошаговое руководство для самостоятельной установке ксенона на ВАЗ 2110

В связи с большим количеством на дорогах автомобилей с неправильно переделанными «колхозными» фарами с ксеноном, которые слепят встречных водителей, сегодня по поводу ксенона можно услышать больше негатива, чем позитива. Но все же следует признать, что ксеноновые лампы в фарах намного ярче обычных. Они прекрасно освещают дорогу близким к дневному светом, к тому же имеют более длительный срок службы, и меньше потребляют энергии. Но устанавливать самостоятельно ксеноновые лампы без основательного опыта и знаний крайне нежелательно. Неправильно настроенные фары в лучшем случае обойдутся штрафом, а в худшем – серьезным ДТП.

Кого не отпугнуло такое предупреждение, и кто уверен в своих знаниях и способностях правильно отрегулировать свет фар, читайте далее, как самостоятельно установить ксенон на ВАЗ 2110. Данное руководство следует использовать как ознакомительное, для общего понимания сути дела. Существует очень много мелких нюансов, которые могут испортить все дело. Установка ксенона на ВАЗ 2110 должна сопровождаться тонкой настройкой луча света. Если вы видите, что фары «засвечивают», ни в коем случае не выезжайте на дорогу.

Далее в статье описан способ, как путем наименьшего сопротивления безопасно установить ксенон на фары ВАЗ 2110. В процедуре сложного ничего нет, поэтому при достаточном уровне желания и терпения можно без проблем справиться с заданием. Поехали.

Необходимые материалы и инструменты для установки ксенона на ВАЗ 2110:

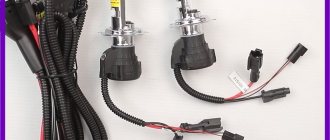

  • комплект ксеноновых (High Intensity Discharge) ламп с проводами и блоком розжига;
  • 4 клеммы типа «мама» (2 с обычным креплением, 2 с креплением для толстого провода);
  • изолента;
  • ключи, отвертки, плоскогубцы – стандартный набор инструментов.

Вопрос закона


Легальное оборудование
Потому для установки ксенона в качестве противотуманок и основных фар вам потребуется приобрести комплект легального оборудования. На стекле фары обязательно должно красоваться надпись в виде буквы D. Она говорит о том, что в этих фарах подключаются биксеноновые фонари. Следовательно, все законно, а потому опасаться постом ГИБДД не придется.

Если у вас ксенон, но на стекле фар буква H, у вас будут проблемы. Все потому, что такая надпись говорит о том, что под стеклом обязаны находиться галогенные светильники.

В 2020 году за ксенон лишают прав, как правильно поставить ксенон чтобы не попасть

В фары ТС должны устанавливаться лампочки, только лишь предусмотренные конструкцией автомобиля – сотрудники ГИБДД за этим пристально следят. У многих автовладельцев, самостоятельно поставивших «ксенон», возникают вопросы относительно того, какой штраф за ксенон на 2020 год предусматривается законодательством, регулирующим безопасность движения на дорогах.

Ведь не секрет, что неотрегулированные ксеноновые фары сильно слепят водителей встречных ТС, постоянно создавая на дороге аварийные ситуации.

Понятно, что наказание для водителей, автомобиль которых «сияет» на дороге ярче новогодней ёлки, должно быть предусмотрено законодательно.

Однако ни в перечне нарушений ПДД, запрещающих эксплуатировать ТС, ни в КоАП напрямую об установке нештатных ксеноновых ламп ничего не говорится.

Но и успокаиваться водителям не стоит, так как в ГИБДД принята официальная однозначная трактовка данного правонарушения.

Более того, опубликованы эти разъяснения были уже относительно давно – в 2010 году, с тех пор не меняясь. Это, безусловно, будет интересно водителям, интересующимся, какой штраф за ксенон в 2019 году им придётся заплатить. Сразу отметим, что за подобное нарушение в случае обнаружения его сотрудником ГИБДД, будет составлен протокол по ст. 12.5 ч.3 КоАП, согласно которому водитель лишается прав, срок — от полугода до года в случаях:

  1. Если установлены фары красного цвета или того же цвета световозвращающие приспособления;
  2. Световые приборы, режим работы которых и цвет не соответствует правилам допуска к эксплуатации ТС.

В соответствии с перечнем неисправностей внешних осветительных приборов, согласно которому эксплуатация автомобиля запрещена, не разрешается эксплуатация ТС в случаях:

  1. Если режим работы и тип фар не соответствует конструкции и не предусмотрен производителем ТС (при этом имеется примечание, согласно которому на снятых с производства моделях можно использовать осветительные приборы от других автомобилей);
  2. Если не соответствует ГОСТу регулировка фар;
  3. Если рассеиватели и лампы не соответствуют типу светового прибора.

Более интересующих нас положений в данной статье не имеется, но и уже представленных выше достаточно для того, чтобы лишить прав водителя, самовольно установившего неотрегулированные и не предусмотренные конструкцией ксеноновые фары на весь будущий год. Поэтому повторим специально для тех автолюбителей, которые задаются вопросом, за ксенон какой штраф они могут получить – административное наказание предусмотрено исключительно в виде лишения прав.

Однако за ксенон в туманках штраф предусмотрен далеко не всегда, равно как и в ситуации с фарами головного света. Всё зависит от типа ламп, предусмотренных производителем, а также соответствием маркировки лампочек и фар. А для ксеноновых фар маркировка может быть следующей:

  • DС – ксеноновые лампы могут быть использованы для ближнего света;
  • DR – для дальнего света;
  • DCR – газоразрядные источники используются в обоих режимах работы фар.

Если в маркировке стоят буквы, например, HСR, то в фары предусмотрена установка только галогеновых ламп – ксеноновые в этом случае использовать уже запрещено. Простая маркировка C, R и CR означает, что используются исключительно лампы накаливания.

Они уже должны быть оборудованы автоматическим корректором светового пучка, омывателем. Так вы не сможете попасть «под раздачу» сотруднику автоинспекции случайно. Но лишь инспектор технического надзора и исключительно на стационарном посту может установить наличие ксеноновых лампочек в фарах автомобиля.

Итак, если фары вашего автомобиля изначально предназначены для использования ксеноновых ламп – можете смело общаться с любым сотрудником ГИБДД, так как ни оштрафовать, ни лишить ВУ он вас за это не сможет.

Если же ксеноновые лампы были установлены вами в фары самовольно, то помните о своих правах при разговоре с автоинспектором – остановить вас для контроля соответствия фар действующим нормам он имеет право на стационарном посту исключительно, а проверку может проводить только инспектор технадзора с соответствующим удостоверением.

Если в автомобиле на заводе штатно установлены птф, то такой ксенон в противотуманке однозначно легален, законен и никто не имеет право вас оштрафовать или лишить водительских прав.

Лишение прав за ксенон — законно ли и как его избежать?

Как правило, такие противотуманки отлично выполняют свои функции, создавая плоский и широкий горизонтальный поток света, который стелется над дорогой, хорошо освещая обочину и дорогу на 10-20 метров в тумане.

Хорошо обозначают автомобиль и не слепят встречных водителей.

Так же можно по закону устанавливать ксенон в птф, если они конструктивно предназначены для ксенона, на противотуманках автомобиля есть соответствующая маркировка – D, DС, DCR.

Обозначение D говорит о том, что в птф разрешено использование ксеноновых ламп.

Если на туманках вашего автомобиля стоит маркировка в виде буквы Н, то значит, в этих птф можно использовать только галогеновые лампочки, а ставить ксенон незаконно.

Из всего вышеперечисленного можно сделать вывод, что устанавливая ксенон в туманки, вы будете нарушать закон о ксеноне только в том случае, если они не предназначены для использования ксеноновых ламп. На птф распространяются те же требования, что и к фарам головного света.

Согласно Перечню неисправностей и условий, при которых запрещается эксплуатация транспортных средств: 3.4. На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного светового прибора.

Поэтому, если конструкция противотуманок на автомобиле не предусматривает установку ксеноновых лампочек, то наказание за «колхозный» ксенон в птф будет такое же, как и за «колхозный» ксенон в фарах головного света.

  • Если у вас перегорели штатные лампы в ПТФ, тогда смените их на новые галогенки, отлично подсвечивающие дорогу при непогоде.
  • Еще одним вариантом замены «модного» ксенона, можно использовать лампы японской компании IPF. Данный производитель изготавливает большое количество ламп специальной серии, предназначенной для освещения дорожного полотна в дождливую, снежную или туманную погоду.
  • Сегодня большой ассортимент LED источников для головного освещения, может предложить автовладельцам светодиодные лампы, которые разработаны специально для непогоды. Такие источники света характерны желтоватым свечением, что на 100% является эффективным для освещения в условиях ограниченной видимости.
  • Для того, чтобы привлечь внимание окружающих, установите светодиодные ДХО, которые не только делают автомобиль привлекательнее внешне, но и делают автопередвижение более безопасным.

Предлагаем ознакомиться: Действия участников дтп по европротоколу

Помните! Ксеноновые лампы могут безопасно светить только в оптике, которая изначально предназначена для использования газоразрядного типа. Такие источники имеют маркировку «D». В противном случае это нарушение правил, прописанных в Кодексе административных правонарушений РФ (КоАп).

Нет никаких препятствий для установки ксенонового света в противотуманные фары, но только если они предназначены для этой цели.

На самой фаре должна быть маркировка D, а внутри нее производитель должен был оставить место для монтажа такой лампочки.

Если же лампа предназначена для галогена или других приборов, то ставить туда ксенон незаконно, и лучше в таком случае переоборудовать фары, поменяв их целиков.

Как известно любые рабочие взаимоотношения сотрудниками ГИБДД четко регулируются.

Конечно, если вы поставили ксенон на старенькую «пятерку» не заметить нарушение сложно, но с более современными марками машин ситуация иная. Крупные концерны ежегодно вносят небольшие изменения в конструкции автомобилей, в том числе заменяют элементы освещения на ксеноновые.

Лишение прав за ксенон — законно ли и как его избежать?

Если ваше авто изначально не укомплектовано ксеноном, но позднее стало выпускаться с ним, вы тоже сможете поставить его. Он должен обязательно оборудоваться омывателем и корректором светового пучка. В таком случае инспектор ГИБДД вряд ли заподозрит нарушение правил.

Если вы стоите и видите инспектора, приближающегося к вам, не стоит спешить отъезжать. Ведь движение с нештатным ксеноном карается строже, чем просто его установка.

При проверке не лишним будет попросить инспектора предъявить удостоверение, это полезно если придется обжаловать постановление.

Прежде чем попросить вас открыть капот для досмотра инспектор должен позаботиться о присутствии двух понятых или видеокамере в соответствии с ч. 2 статьи 27.9 КоАП РФ:

  • «Досмотр транспортного средства осуществляется лицами, указанными в статьях 27.2, 27.3 настоящего Кодекса, в присутствии двух понятых либо с применением видеозаписи.»
  • Если же инспектор технадзора все- таки просит открыть капот для проверки, напомните, что в случае поломки вы будете добиваться полного возмещения причиненного ущерба, а вы не обязаны самостоятельно выкручивать лампочки для демонстрации, скажите что вы просто «не умеете» делать этого.
  • Если машина вовсе на гарантии, то нарушать целостность его пломб категорически нельзя.

Размер штрафа составляет 500 рублей.

  • Замечу, что если конструкция Вашего автомобиля предполагает установку ксеноновых лампочек, то ксеноновые фары не должны создавать никаких проблем и штраф за ксенон наложен быть не может.

До 25 января 2020 года проверить автомобиль на наличие ксеноновых лампочек могли только на стационарном посту ГИБДД. Однако в 2020 это требование не действует, т.е. проверить фары автомобиля могут в любом месте (также как и светопропускание стекол).

Удачи на дорогах!

Методы проверки транспортного средства на применение ксенона в привотуманных фарах (КоАП РФ «Перечень неисправностей и условий, при которых запрещено эксплуатировать автомобиль») перечислены в ГОСТе Р 51709-2001.

Штраф за ксенон в 2020 году: в противотуманках, основных фарах

Как такового наказания в виде денежного штрафа за использования газонаполненных ламп в противотуманках – нет! Проблемы и все, что с ними связано, относительно установки ксенона во внешних световых фарах транспортного средства, описаны в ч.3 ст.12.5 КоАп. Наказание за нарушение закона строгое – лишение прав сроком от 6 месяцев до 1 года.

Предупреждение! Решение о возбуждении дела по административному нарушению направляется в суд, который выносит решение о лишении прав водителя.

Не стоит заранее расстраиваться любителям ксенона. Закон достаточно гибок (часть 3 ст. 12.5) и имеет достаточно вольную трактовку. Хороший адвокат вполне сможет доказать невиновность водителя. И вот почему:

  • действие по установке ксеноновых ламп при грамотном подходе часто меняется на рассмотрение нарушения, прописанного в ч. 1, ст. 12.5;
  • лишение же прав может измениться штрафом, который достигает размера не более 500 рублей.

Преимущества и потенциальные проблемы

Биксенон великолепно справляется с освещением дорожного полотна и прилегающих к нему участков. Это касается как головных фар, так и противотуманных. Характерная особенность ксенона заключается в излучении яркого белого света с голубым оттенком.


Ксеноном в фарах и ПТФ

Противотуманки от фирмы Bosch, которые устанавливаются на ВАЗ 2110, линзы отсутствуют. Вместо них здесь предусмотрены отражатели. От этого пучок света получается недостаточно низким.

Потому при установке ксенона очень важно установить фокусирующие линзы, чтобы биксенон вел себя подобающим образом. То есть освещал качественно дорогу, не слепил встречные машины.

Снятие


Комплект
Разумеется, без демонтажа старых фар будет невозможно установить ксеноновые устройства. Выполняется демонтаж следующим образом.

  1. Автомобиль лишается питания путем снятия минусовой клеммы с аккумуляторной батареи.
  2. Отключаются разъемы, идущие на фары. Все без исключения.
  3. С верхнего крепления демонтируются крепежи. Там располагаются болты.
  4. Демонтируется радиаторная решетка.
  5. Снимается болт, который удерживает блок фару в нижней ее части. Он там один.
  6. Далее поддевается накладка с помощью плоской отвертки и снимается.
  7. Теперь берется ключ на 10 миллиметров, которым демонтируется гайка фиксации к кронштейну.
  8. Остается извлечь блок фару.
  9. Не забудьте поддеть фиксатор цилиндра гидрокорректра с помощью все той же плоской отвертки, чтобы извлечь агрегат.
  10. Снимаются указатели поворотов. Для этого просто откручивается пара болтов.

Монтаж модуля

Если вы хотите, чтобы установка ксенона на ВАЗ 2110 выполнялась в рамках закона, купите новый разрешенный модуль.


Киржач в разборе

Только обязательно учтите тот факт, что для ВАЗ 2110 подойдут «баварские» модули Hella Lens G2 . Это модуль второго поколения, имеющий более широкие линзы. Первое поколение нам не подходит.

Разумеется, конструктивно автомобили отличаются, потому придется несколько подкорректировать установку.

Для начала приобретите необходимые материалы. Всего по две штуки:

  • Игнитор;
  • Блок розжига;
  • Линзы Hella;
  • Биксеноновые фонари.

Если брать не новые линзы, а бывшие в употреблении, покупка всего комплекта обойдется вам примерно в 3,5 тысячи рублей. Поскольку ставить вы их будете сами, дополнительных финансовых затрат быть не должно.

Процесс доработки выглядит так.

  1. Замерьте размер посадочного места, куда монтируется стандартный модуль Киржач. Теперь там будет располагаться модуль Hella. Место следует подготовить заранее.
  2. К штатной проводке подключается проводка от биксеноновой оптики. Здесь проблем не возникает, поскольку все идеально совпадает.
  3. Теперь ставится на свое место новый биксеноновый модуль.
  4. Фиксировать блок розжига можно любым удобным для вас способом, поскольку места для установки более чем достаточно в ВАЗ 2110.

Установка в стандартную блок фару


Подготовка проводки
Сделать это удастся при соблюдении определенной последовательности действий:

  • Обязательно первым шагом является отключение минусового провода с аккумуляторной батареи;
  • Подготовьте проводку. На плюс идет желтый, на минус — коричневый провод. Два минуса и столько же плюсов обжимаются поочереди, после чего обязательно тщательно изолируются;
  • Отверстия для ламп обработайте простым подручным инструментом — напильником. Периодически проверяйте, входят ли лампочки. Если перестараться с заточкой, вернуть спиленный материал на место уже будет сложнее;
  • Теперь выполните установку биксеноновой оптики;
  • Проводку от лампочек протягивают с защитную крышку. Предварительно вам придется просверлить отверстие. Потому наличие дрели под рукой обязательно;
  • Установив фару в цоколе, зафиксируйте ее. Только ни в коем случае не намудрите в полярностью;
  • Вместе с лампой предлагается инструкция по подключению блока розжига. Следуйте ей, ничего сложного в этой схеме нет;
  • Поставьте фары на место;
  • Подключите минусовую клемму обратно на аккумулятор;
  • Если фары функционируют, включаются, как и положено, тогда работу считать завершенной рано. Остается последний, но очень важный этап — регулировка.

Установка ксенона на ВАЗ 2110

Многие водители любят устанавливать ксенон на свои автомобили, сегодня мы более подробней расскажем про установку ксенона на ВАЗ 2110 своими руками.

Установка ксенона на ВАЗ 2110 своими руками:

Первым делом нужно снять фару.

1. Обесточить автомобиль, для этого снимите «минусовую» клемму с аккумулятора.

2. После этого отключите разъем питания блок-фары.

3. Используя ключ, открутите два верхних болта крепления блок-фары.

4. Снимите декоративную решетку радиатора и открутите нижний крепежный болт.

5. Поддев отверткой декоративную накладку, сдвиньте ее ближе к середине, затем полностью вытяните чтобы не мешала.

6. Используя торцевой на «10″, открутите гайку крепления блок-фары к кронштейну, затем достаньте саму блок-фару.

7. Поддев фиксатор цилиндра гидрокорректора отверткой, поверните, а после достаньте его из корпуса фары.

8. Снимите «поворот», для этого нужно открутить два болта.

9. Теперь когда ничего не мешает можно достать лампу и установить ксенон на ВАЗ 2110.

10. Установка требует наличия кое-каких деталей, к примеру вам потребуется 4 разъема типа «мама» (2 с простым креплением, 2 с крепежом под толстый провод).

Самостоятельная установка ксенона на ВАЗ 2110. Подключение.

1. Когда фара снята и лампа извлечена, отрежьте ножом желтый и коричневый провода. Желты провод — «плюс», коричневый — «минус». Вам нужно зачистить ножом или плоскогубцами эти провода.

2. Круглогубцами нужно обжать два коричневых провода и «маму» под толстый провод, после все как следует заизолируйте.

3. Повторите все те же действия по отношению к желтым проводам. Только теперь вам нужна будет «мама» под тонкий провод.

4. Я устанавливал свой ксенон в фары «Киржач», стали они без каких-либо проблем. Если же у вас установлены «Бошовские» придется помучиться. Используя подручные материалы и приспособления, вам нужно будет расширить отверстие для того чтобы в него стала ксеноновая лампа. Будьте внимательны, слишком большое отверстие может все испортить.

5. Дрелью нужно просверлить отверстие диаметром

23мм, затем протянуть через него проводку.

6. Установите ксеноновую лампу в цоколь, в подготовленное для этого отверстие. Затем закрепите саму лампу.

7. Соедините «мамки». Будьте бдительны и предельно внимательны, если вы перепутаете «плюс» с «минусом» вы можете вывести из строя ксеноновые лампы, а также блоки розжига.

8. Мало установить ксеноновые лампы, нужно еще подключить их к блоку розжига. Детальная инструкция расположена на фото ниже.

9. Теперь можете подключить «минусовую» клемму и проверить как работает ваш «самопальный» ксенон.

10. Не знаю как у вас, а у меня лично все прошло «как по нотам». Включив ближний свет, я увидел долгожданный яркий синий свет. Радости не было предела, надеюсь и у вас все вышло.

Когда установка ксенона на ВАЗ 2110 своими руками завершена, повторите все вышеописанные действия по отношению ко второй фаре. Сборка производится в обратном порядке. Закрепите блоки розжига в сухом и чистом месте. Напомню, что предыдущая новость была про замену грм на ваз 2110.

Внимание!

После того как вы установите ксеноновые лампы
обязательно
произведите регулировку фар, как это сделать написано здесь. Уважайте других участников дорожного движения, которые могут быть ослеплены ярким слепящим светом, который будет светить не на дорогу, а прямо им в глаза. Помните, ослепление может стать причиной серьезного ДТП.

Законное подключение

Следует знать, что в ПТФ уже с завода могут быть установлены биксеноновые лампы и соответствующие линзы. Это ПТФ так называемого класса Д, такой свет абсолютно законный, к нему не могут «придраться» инспекторы.

Чтобы произвести установку ксенона на ВАЗ 2110 в противотуманки, а также обычные фары, нужно, чтобы весь комплект, в котором используются биксеноновые лампы, был легальным. То есть, это, например, лицензионные фары или ПТФ. На самом стекле обязательно должны быть буква D, именно она указывает на то, что в данной фаре нужно подключить именно биксеноновые лампы. В этом случае ксенон законный и претензий не вызовет.

Если же на самом стекле фары написано Н, то здесь применяются галогенки, и вполне вероятны проблемы с ГИБДД.

Статья, посвящённая тюнингу панели приборов в автомобиле ВАЗ 2110, расположена здесь: https://vazweb.ru/desyatka/salon/panel-priborov.html

Преимущества и возможные неудобства

Собственно, биксеноновые линзы отлично освещают дорогу – касается это как обычных фар, так и ПТФ. Они дают яркий белый с голубизной свет.

Другое дело, что свет ПТФ должен быть низко направленным, «пробивать» туман, но при этом не слепить встречных водителей. Например, в Бошевских ПТФ линзы нет, здесь только отражатель, из-за чего не создается низкий пучок света.

Именно поэтому нужна установка фокусирующей линзы, тогда биксеноновые лампы поведут себя лучшим образом – водителю хорошо видно дорогу, а встречные водители не испытывают желания взять кирпич и разбить ваши биксеноновые ПТФ.

Демонтаж

Прежде чем устанавливать ксенон на ВАЗ 2110, нужно демонтировать старые блок фары. Происходит это так:

  1. Обесточиваем машину путем съема минуса с АКБ;
  2. Отключаем все разъемы с фар;
  3. Выкручиваем крепежные болты с верхнего крепления;
  4. Снимаем с радиатора решетку;
  5. Откручиваем один болт, крепящий блок фару снизу;
  6. Отверткой поддеваем накладку, убираем ее;
  7. Ключом на 10 откручиваем гайку крепления к кронштейну;
  8. Вынимаем блок фару;
  9. Поддеваем отверткой, проворачиваем фиксатор цилиндра гидрокорректора, извлекаем его;
  10. Снимаем указатель поворота, для чего нужно открутить пару болтов.

Установка ксенона на ВАЗ 2110 — пошаговая инструкция

1. Первым делом нужно снять фару. Чтобы сделать это вам нужно:

  1. Обесточить автомобиль, для этого снимите «минусовую» клемму с аккумулятора.
  2. После этого отключите разъем питания блок-фары.
  3. Используя ключ, открутите два верхних болта крепления блок-фары.

  1. Снимите декоративную решетку радиатора и открутите нижний крепежный болт.
  2. Поддев отверткой декоративную накладку, сдвиньте ее ближе к середине, затем полностью вытяните чтобы не мешала.
  3. Используя торцевой на «10», открутите гайку крепления блок-фары к кронштейну, затем достаньте саму блок-фару.
  4. Поддев фиксатор цилиндра гидрокорректора отверткой, поверните, а после достаньте его из корпуса фары.
  5. Снимите «поворот», для этого нужно открутить два болта.
  6. Теперь когда ничего не мешает можно достать лампу и установить ксенон на ВАЗ 2110.

Установка требует наличия кое-каких деталей, к примеру вам потребуется 4 разъема типа «мама» (2 с простым креплением, 2 с крепежом под толстый провод).

Установка нового модуля

Чтобы осуществить законный монтаж, лучше всё-таки приобрести хороший легальный модуль, и поставить его. Отлично обещают работать, например, фары от Hella, но обязательно второго поколения, у них широкие линзы. Их обозначение — Lens G2, устанавливаются они штатно на BMW E60, то есть – качество на высоте.

Однако есть небольшие различия с теми, что устанавливаются на ВАЗ 2110, поэтому нужно будет их немножко доработать.

Понадобятся по 2 штуки:

  • Линзы Hella;
  • Игнитор;
  • Блок розжига;
  • Биксеноновые лампы.

Цена данного комплекта, при условии использования б/у линз, составит около 3500 рублей.

Процесс доработки и установки:

  • Изменяем посадочное место, предназначенного для стандартного модуля Киржач под Hella;
  • К штатной подключаем проводку биксеноновых ламп – здесь все подходит и совпадает;
  • Устанавливаем новый модуль;
  • Закрепляем блок розжига так, как вам удобно (места достаточно).

Ксенон в обычной блок фаре

Если вы решились поставить биксеноновые лампы в штатные блок фары Киржач, тогда действуйте так:

  1. Готовим провода. Традиционно на плюс – желтый, на минус – коричневый. Два минуса, а также два плюса по очереди обжимаем, тщательно изолируем;
  2. Отверстия под лампы немного следует обработать напильником, примеряя лампочки, чтобы не перестараться;
  3. Установить биксеноновые лампы;
  4. Проводку от лампы следует протянуть в защитную крышку. Но для этого понадобится просверлить соответствующее отверстие;
  5. Установить и закрепить в цоколе фару, не перепутав полярность;
  6. Блок розжига подключается по схеме, которая должна идти вместе с лампой;
  7. Установите фонари обратно.

Теперь можно снова подключать аккумулятор и проверять, как работает новое освещение. Не забудьте о регулировке!

Как поставить ксенон на ваз 2110

Если вы решили установить на своем автомобиле ксеноновые лампы, не обязательно обращаться на СТО. Эта процедура не отличается особой сложностью, и все манипуляции вы можете совершить самостоятельно. Сегодня мы рассмотрим, как установить ксенон на ваз 2110. Для этого вам придется приобрести еще 4 разъема , так называемые «мамки»: 2 с обычным креплением и 2 с крепежом под толстый провод. Итак, приступим:

1) Для начала снимите фару:

– нужно обесточить автомобиль. Поможет это сделать снятие минусовой клеммы с двигателя;

– отключите электрические разъемы питания блок-фары и открутите два ее крепежных болта;

– снимите на радиаторе решетку и открутите гайку, которая находится снизу;

– сдвиньте к центру декоративную накладку и вытяните ее, для удобства можно использовать ту же отвертку;

– теперь вам нужно снять саму блок-фару. Она закреплена на кронштейне, этот крепеж и нужно открутить ключом с головкой на 10. Открутили? Снимайте;

– чтобы доста ть цилиндр гидрокорректора, нужно аккуратно поддеть его фиксатор отверткой, слегка провернуть и вытянуть из корпуса фары;

– далее снимаем указатель поворота. Для этого открутите еще два крепежных болта;

– теперь вам ничего не мешает, чтобы снять старую лампу и установить ксенон.

2) Когда старая лампа снята, отрежьте коричневый («-») и желтый («+») провода. Используя инструменты, зачистите их.

3) Сожмите плоскогубцами два проводка коричневого цвета с зажимом под толстый провод и проведите изоляцию, во избежание замыкания.

4) То же самое сделайте и с желтыми проводками, только теперь используйте обычный зажим.

5) Если у вас фары производителя Киржач, то ксеноновая лампа должна стать без особых проблем. В случае, когда установлены фары Бош, скорее всего, придется помучиться и расширить отверстие напильником. Только не увлекайтесь, периодически примеряйте лампу, пока не добьетесь подходящего размера, иначе слишком большое углубление может все испортить.

6) Используя дрель с тонким сверлом, сделайте отверстие приблизительно23 ммв диаметре и протяните через него проводку от лампы.

7) Установите ксенон в цоколь и закрепите лампу.

8 ) Соединяем «мамки». Важно не перепутать «+» и «-». Будьте внимательны, иначе можно вывести из строя не только сами лампы, но и блоки розжига!

9) Подключаем наши лампы к блокам розжига, как указано в инструкции.

10) Верните минусовую клемму на двигатель и проверьте, как прошла ваша установка.

Если вы увидели яркий свет, то все прошло успешно! Соберите фару в обратном порядке и можете пользоваться! И не забудьте совершить настройку ксеноновых фар, о чем мы говорили выше. Уважайте своих коллег по дорожному движению! Это поможет избежать многих неприятных и опасных ситуаций на дороге.

Если статья понравилась, делимся в соцсетях и оставляем комментарии!

Источник: avtgid.ru

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
<\/div>
Для любых предложений по сайту: avtopark78@cp9.ru
