Регулировка зазора в подшипниках ступиц передних колес Уаз Хантер 31516

Моменты затяжки переднего ступичного подшипника на ВАЗ (ЛАДА)

Инструкция по самостоятельной подтяжке ступичных подшипников.

1. Поставьте автомобиль на скорость или стояночный тормоз. Подложите что-нибудь под колеса, например, противооткатные устройства. Это необходимо для того чтобы автомобиль не слетел с домкрата.
2. Возьмите балонник из набора в багажнике (если такой имеется) и ослабьте болты, крепящие колесо. Автомобиль при этом должен находиться в не приподнятом состоянии.
3. Подготовьте место для установки домкрата(из набора). Оно должно быть твердым и ровным. Можно подкладывать при необходимости доски под домкрат. Поднимите колесо пока он не перестанет касаться земли. Подложите под рычаг чурку на всякий случай. Вдруг домкрат ненадежный.
4. Открутите полностью болты и снимите колесо.

Снимаем колпак ступицы

Выкручиваем старую гайку

Нужно законтрить затянутую гайку

• Заполните колпак новым смазочным материалом и установите на место. Запомните, что при неправильной регулировке ступичных подшипников, схождение колеса меняется, в результате чего управляемость автомобиля ухудшается, расход горюче-смазочного вещества увеличивается, шины быстро и неравномерно изнашиваются.

Описанный процесс можно наглядно просмотреть на следующем видео:

Не забывайте периодически проверять подшипники. Этим Вы обеспечиваете себе безопасность на дорогах. С уважением, команда ПодшипникЦентр.РУ

Читайте также:  Проверка авто перед покупкой в Нижнем Новгороде

Моменты затяжки переднего ступичного подшипника на Форд (Ford)

Моменты затяжки переднего ступичного подшипника на Опель (Opel)

эгоиST

Я езжу на Ford Focus ST г. Москва

Инженеры поработали на славу — 15 устройств в 1 корпусе.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Регулировка подшипника ступицы на Ваз 2107

При незначительном износе подшипника можно затянуть регулировочную гайку и устранить люфт. Для этого понадобится домкрат, ключ, пассатижи, молоток и отвертка.

Правильно затянуть подшипник передней ступицы ВАЗ 2107 можно следующим образом:

• поднять машину домкратом, вывесив колесо;
• отверткой и молотком снять защитную заглушку с подшипника ступицы;
• затянуть регулировочную гайку так, чтоб колесо перестало вращаться руками;
• постепенно отпускать гайку, пока колесо не будет свободно вращаться, но не люфтить;
• загнуть ударом зубила или отвертки бортик гайки так, чтоб она не могла самопроизвольно открутиться;
• поставить на место защитную заглушку;
• опустить и убрать домкрат.

Если люфт и шум таким образом устранить не удается, необходимо заменить подшипник.

Как затянуть ступичную гайку нужным моментом

Для затягивания резьбовых соединений, где рекомендуется соблюдать определённый момент, используют специальные динамометрические ключи. Внутри инструмента расположен динамометр со шкалой или специальное устройство с ограничителем, которое срабатывает при достижении требуемой силы затягивания. Ключи так же бывают с интервалами значений, например 5-25 (минимум 5 Н•м, максимум 25 Н•м).

Резьбовое соединение затягивают до тех пор, пока стрелка не покажет необходимую величину или не сработает ограничитель. Имеются так же дорогие и точные аналоги – с электронным дисплеем, но для эксплуатации и ремонта легковых авто подойдёт механический вариант.

На фото представлены основные виды таких ключей.

1. С предустановленным моментом, не регулируемые.

1. С предварительно настроенной величиной момента, регулируемые.

1. С индикатором усилия при затяжке.

1. С цифровым дисплеем прилагаемой силы закручивания.

Как пользоваться шкалой динамометрического ключа:

Как пользоваться динамометрическим ключом:

Матиз замена переднего ступичного подшипника/ ступицы/ поворотоного кулака/ тормозого диска

— Износ наработкой до отказа, другими словами выходит регламентированный срок службы; — Влага, и аналогично грязюка снутри по причине повреждения сальников; — Высыхание по другому вытекание смазки, недостающая смазка, износ от трения; — Ненадлежащий ремонт фронтальной подвески как еще его называют плохая предшествующая смена; — Неисправность смежных частей фронтальной подвески на Дэу Матиз.

Предварительные операции при ремонте ступичного узла:

1. Поставьте авто на ровненькую поверхность, обеспечьте освещение;
2. Включите первую передачу, снимите с ручника;
3. Под задние шасси установите противооткатные упоры;
4. Отчистите от грязищи колесо, ремонтируемый механизм;
5. Ознакомьтесь с устройством и расположением ступичных роликоподшипников в механизме, и с артикулами деталей:

1. Подготовьте набор инструмента по списку:

— Набор ключей и головок с трещоткой; — Труба для удлинения ключа; — Тиски — Домкрат; — Отвертка, пассатижи; — Оправка либо торцевая головка с наружным поперечником 37-40 мм. — Молоток, зубило. — Ключ динамометрический для затяжки ступичной гайки требуемым моментом.

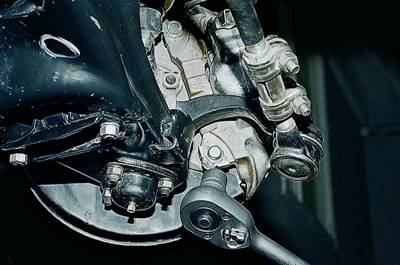

1. Поначалу ослабляем колесные болты, потом срываем ступичную контргайку.
2. Позже поднимаем авто домкратом, устанавливаем упор под кузов, для безопасности работ.

1. Сходу перебегаем к демонтажу тормозного суппорта. Найдите два болта крепления суппорта и открутите их.
2. Сейчас отсоединяем тормозной шланг, который держится на особом креплении у стойки.

Читайте:

Как затянуть ступичную гайку без динамометрического ключа

Многие автолюбители при ремонте своего автомобиля считают не целесообразным приобретать динамометрические ключи или другие специализированные приспособления (съемники и прочее). Имеется хороший способ, чтобы затянуть крепление с нужной силой, без применения динамометра.

Потребуются следующие приспособления:

1. Трещотка с головкой под контргайку;
2. Труба для удлинения трещотки для создания требуемого «плеча»;
3. Рулетка;
4. Маркер;
5. Груз, с возможностью подвесить на «плечо» (например, гиря 32 кг).

Суть метода заключается в расчете момента по формуле из начальных классов физики:

P — прикладываемая сила, Н; l — расстояние от ступицы до точки приложения силы – «плечо», м. Готовая формула для нашего случая будет следующей:

P1 = (M2•100)/(M1•10) ( • 10 (или • 9,8) — в переводе на Ньютоны), где

P1 — расстояние, на которое крепится грузило на «плечо» относительно точки кручения, см; M1 — масса груза, кг; M2 — требуемый момент, Н•м.

Пример расчета для автомобиля Форд Фокус 2

P1 = (M2•100)/(M1•10) (•10 (или •9,8) = (45•100)/(32•10) = 4500/320 = 14 см.

Вывод: для обеспечения момента затяжки 45 Н•м потребуется грузило массой 32 кг, расположенный на трубе на расстоянии 14 см.

1. Предварительно накручиваем контргайку и слегка подтягиваем.
2. Отмечаем расстояние 14 см, там, где должна висеть тяга;
3. Придерживаем трещотку одной рукой, а другой навешиваем грузило, тем самым затягиваем крепление;
4. Операция продолжается до тех пор, пока крепеж под весом не перестанет затягиваться, это значит, что мы достигли необходимого усилия. Точность +/- 5%.

Усилие затяжки ступичного подшипника

• ВАЗы, НИВА: от 19,6 до 24,6;
• марка Форд модели Фокус, Фьюжн, Мондео, Транзит: от 45 до 53;
• все модели Шевроле: 18,9 – 19,5 или 25,0 – 30,1;
• Рено модели Дастер, Меган, Сандеро, Логан: 175 и 280;
• Опель различных моделей: 150.

Для проведения профилактических и ремонтных работ принято использовать динамометрический ключ. Такая практика существует в СТО. В конструкцию ключа вмонтирован прибор со шкалой. Зная нужный показатель, можно с легкостью затянуть гайку. Главное не переусердствовать, так как можно сорвать резьбу на крепежном элементе.

В зависимости от модификации ключа, установлены различные ограничители:

• нерегулируемый;
• с регулировкой;
• с показателем затяжки;
• с установленным цифровым дисплеем.

В зависимости от выбранного типа динамометрического ключа проводится регулировка ступичных подшипников.

Часто владельцы задают вопрос: можно ли подтягивать ступичные подшипники без фактического наличия динамометрического ключа. Запретить нельзя, но и не рекомендовано. Так как можно не рассчитать усилие. Последствия такой затяжки очевидны: люфт и преждевременный выход из строя.

Теперь Вы знаете, как отрегулировать ступичный подшипник своими силами. Несмотря на всю простоту действий и конструкцию механизма, рекомендовано обслуживать свое техническое средство в специализированных автомастерских во избежание негативных последствий и повреждения смежных деталей.

Перед тем, как проводить профилактические мероприятия, не забывайте приобретать только качественные и оригинальные комплектующие, рекомендованные или одобренные самым изготовителем. Это позволит увеличить срок эксплуатации технического средства и сократить до минимума количество поломок.

Или демонтируя коробку передач, многим водителям приходится откручивать и закручивать гайку ступицы

колеса. Но это не так просто, как кажется со стороны, да и гайка должна быть затянута с определённым моментом, иначе возможен риск проворота подшипника на ступице и последующий . К тому же большинство ключей, продающихся в магазинах, не рассчитаны на большой момент затяжки, который требует гайка ступицы. В этой небольшой статье мы рассмотрим важность этой казалось бы простой операции, и как обойтись без динамометрического ключа.

В 80-х годах прошлого века, наконец то отказались от конических роликовых подшипников, и даже на наших отечественных машинах (переднеприводных) стали устанавливать шариковые (или роликовые) двухрядные подшипники (или однорядные с упорным буртиком). И наконец то отпала необходимость точной регулировки конических подшипников, при которой для многих, регулировка требуемого зазора была непростым занятием.

Ведь в современных не конических подшипниках, осевой зазор устанавливает завод изготовитель подшипника (о подшипниках и их маркировке читаем ) и при сборке узла никаких регулировок не требуется производить. Но вот важности правильной затяжки таких подшипников, а точнее гайки ступицы, многие не придают, а зря.

1 — половинки внутренней обоймы подшипника, 2 — наружная обойма подшипника, 3 — шарики, 4 — сепаратор подшипника, 5 — наконечник ШРУСа (цапфа), 6 — шайба, 7 — гайка.

К примеру возьмём распространённый на наших переднеприводных машинах (Ваз 2108) ступичный узел, с двухрядным шариковым подшипником (его маркировка 6-256907Е2С17) , показанный на рисунке слева. Если затянуть гайку ступицы 7 на резьбе торца ШРУСАа, то половинки внутренней обоймы подшипника сомкнутся полностью и дальнейшее сближение беговых дорожек шариков будет уже невозможно. И в таком зажатом состоянии, осевой зазор в подшипнике будет примерно 0,06 — 0,08 мм.

Значит гайка ступицы 7 должна удерживать половинки внутренней обоймы подшипника достаточно долго (и обеспечивать необходимый зазор в 0,06 — 0,08 мм), то есть в течении всего срока службы подшипника. И значит гайка не должна допустить увеличения расстояния между половинками обоймы и нарушения требуемого зазора. И чем правильнее момент затяжки этой гайки, предписанный заводом, тем дольше будет обеспечен требуемый зазор в подшипнике.

Гайка ступицы — необходимые моменты затяжки

.

Необходимый момент затяжки гайки ступицы, предписывает не завод изготовитель подшипника, а завод производитель автомобиля и этот момент у разных автомобилей немного отличается (например у ВАЗ 2108 момент составляет 225,6 — 247 Н м, то есть 23 — 25 кгс м). Поэтому его желательно уточнять в заводской рекомендации своего автомобиля.

Интересно, что рекомендации по моменту затяжки одного и того же подшипника, у разных автозаводов могут немного отличаться. Это скорей всего зависит от различной прочности металла ступиц, цапф, гаек или резьбы на хвостовике ШРУСА. И эту прочность металла, из которого это всё изготавливается, знает только завод изготовитель машины.

Например, как я уже говорил, момент затяжки подшипника ступицы на автомобиле ВАЗ2108 его завод рекомендует 23 — 25 кгс м, а для такого же подшипника завод АЗЛК (для Москвича) предписывает всего 14 — 16 кгс м, и москвичовский завод не разрешает ни в коем случае превышать это значение.

И такой подшипник можно затянуть и покрепче, ведь на ВАЗах так и делают, и даже меньший по габаритам подшипник для автомобиля «Ока»(маркировка 6-256706У1С17) и то затягивается посильнее, с моментом 19 — 23 кгс м. Скорей всего материал москвичовской ступицы, или резьбы хвостовика ШРУСа у Москвича слабее, чем на вазовских машинах. Хотя такая же резьба М20х1,5 нарезается на колёсных шпильках и гайках грузовика ЗИЛ, и их затягивают моментом аж в 60 кгс м, и ничего.

Ну а для «Таврии» (1102) её и момент затяжки такого же подшипника, (как на восьмёрке и сорок первом Москвиче) составляет 15 — 20 кгс м.

Следует учесть ещё один важный момент: при эксплуатации автомобиля, момент затянутой на заводе гайки может постепенно ослабнуть, причём когда ресурс подшипника ещё позволяет ездить и ездить. Момент затяжки постепенно ослабевает из-за изменения структуры металла, а если затяжка ослабевает, то и зазор в подшипнике становится больше. И даже незначительное увеличение этого зазора в 0,06 — 0,08 мм (между шариками и их дорожками) довольно ощутимо снижает ресурс подшипника, особенно при поездках по нашим плохим дорогам.

Значит полезно подтягивать гайки ступиц примерно после 20000 км пробега (или проверять их затяжку), так же как подтягивают болты , после определённого пробега. При этом полезно открутить гайку ступицы на один оборот и снова закрутить. Затем потдамкрачиваем машину и вращаем колесо несколько раз вперёд и назад, а затем опускаем машину на асфальт и затягиваем гайку уже с требуемым моментом.

Как я уже говорил в начале статьи, большинство находящихся в продаже динамометрических ключей, не рассчитаны на момент в 25 кгс м, а у некоторых автовладельцев вообще нет никакого динамометрического ключа. А воротки с трещёткой большинства наборов инструмента, тоже не рассчитаны на такой момент. Их трещётка может в любой момент сломаться от такого усилия (если удлинить рычаг с помощью трубы), и можно покалечиться. Есть конечно качественный инструмент с трещёткой, рассчитанный на такое усилие, но он очень дорог и не у каждого есть. Да и требуемый момент им естественно не «поймаешь».

Правильно и с требуемым моментом затянуть гайку ступицы можно двумя вариантами, и причём они могут обойтись совсем недорого. Первый вариант: это приварить к торцовой головке мощный рычаг, а о требуемой длине этого рычага, я напишу немного ниже.

Кстати, в продаже можно найти, вместо головки, мощный трубчатый (накидной) ключ, и толщина стенки трубы такого ключа довольно приличная. В таком ключе имеются отверстия, для мощного воротка или монтировки. Но можно, с помощью переходника, показанного на рисунке слева, присоединить к такому ключу и трубу любой длины.

Второй вариант, это поискать в продаже готовый ключ для грузовиков, и такой ключ (например 30-32 или 27-30) легко выдерживает момент затяжки вплоть до 30 кгс м. Его можно приобрести в специализированных магазинах для грузовиков Камаз, ГАЗ, Урал, ЗИЛ, или импортных большегрузых автомобилей.

Длину рычага можно удлинить с помощью трубы, но бывает достаточно наступить на рычаг всем весом. Причём требуемый момент затяжки нетрудно вычислить. Если длина вашего ключа или приваренного к торцовой головке рычага равна 40 сантиметров, и на него давит вес человека, который весит 70 килограмм, то момент затяжки будет составлять 28 кгс м. Но обычно водители надевают на ключ метровую трубу и давят всем весом (иногда в 90 — 100 кг), это примерно в два раза больше, чем необходимо.

После затяжки гайки, их нет необходимости контрить с помощью шайбы (или шплинта), как было раньше на более старых машинах с коническими подшипниками, так как гайки имеют фиксирующие пояски. Или бывают самоконтрящиеся обжимные гайки, или их мягкие пояски, которые вдавливаются в паз цапфы.

Надеюсь данная статья поможет водителям новичкам правильно затянуть гайку ступицы (или ступиц), и ощутимо продлить срок службы подшипника ступицы вашего колеса, успехов всем.
