На носу уже холодное время года и пора проверить все узлы печки, чтобы зимой не возникли проблемы. Купив автомобиль ВАЗ 2112, летом печка не работала, а вот на зиму уже нужно было что-то делать. Я принялся за самостоятельную диагностику и ремонт.
Для того, чтобы определить самостоятельно, почему не греет печка ВАЗ 2112 нужно хотя бы немного представлять, как она устроена и работает.
Диагностика
Почему не работает печка ВАЗ 2112
Проблемы с печкой могут быть из-за отсутствия охлаждающей жидкости в Системе Охлаждения Двигателя (СОД): Нужно проверить уровень тосола/антифриза в расширительном бачке. Проверить, чтобы эта система не была засорена и нормалььлно функционировала.
Если плохо работает печка, то причина может быть и в радиаторе отопителя: Нужно убедиться, что радиатор печки горячий. Возможно причина в воздушной пробке, для ее устранения нужно заехать передними колесами на возвышенность и пару минут дать поработать двигателю на средних оборотах.

Проверить радиатор отопителя на протекания, если необходимо то заменить его.

Если на ВАЗ 2112 слабо дует печка, тогда скорее всего нужно просто заменить фильтр салона. А для того, чтобы фильтр салона прослужил дольше можно установить защиту на воздухозаборник.
Подменить деталь на рабочуюСамый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Заменить блок САУО или потолочный датчик не проблема и займет у Вас не больше 5 минут, а вот с микромоторедуктором без снятия «жабо» и шумоизоляции моторного щита не обойтись. Поэтому его можно оставить на последний момент и начать с замены первых 2х компонентов САУО.
На самом деле покупать новую деталь не обязательно. Я смог договорится с продавцом, оставил залог и заменил на 5мин свой блок САУО на блок с витрины и определил причину.

Также можно позаимствовать рабочий контроллер САУО или потолочный датчик у соседа.
Проблемы с заслонкой отопителя ВАЗ 2110Вообще у печки 2 заслонки (верхняя и нижняя): Верхняя контролирует поток холодного воздуха, а нижняя горячего от печки.
1. Заслонка старого образца — пластик с уплотнителям из поролона.

2. Заслонка нового образца — металлическая с резиновым уплотнителем.

Иногда бывает, когда слышно, как перемещается заслонка печки и радиатор печки горячий, но все равно воздух из печки дует холодный, то возможно поломана заслонка или ее привод. Заслонку можно склеить дихлорэтаном, т.к. она сделана из материала АБС, но для этого придется разобрать отопитель.

Если при положении задатчика контроллера САУО на «МИН» дует холодным, а на «МАКС» не дует ничего и при этом верхняя заслонка поднимается максимально вверх и закрывает доступ холодного воздуха, а горячий/теплый поток отсутствует, то возможно проблемы со 2ой нижней заслонкой, которая открывает горячий воздух от печки.
Если же звука перемещения заслонки нет, то возможно ее заклинило. Иногда заслонку перекашивает или она застревает из-за ржавчины. Можно попробовать пошевелить заслонку со стороны салона рукой не разбирая отопитель, для этого нужно снять центральный дефлектор, открутить пластиковые направляющие воздуха и пробовать подлезть к ней тонкой рукой.
Если в лобовое стекло дует холодным/теплым, а в бока/ноги/лицо — горячим, тогда возможная причина в том, что заслонка не до конца перекрывает воздух с улицы. Такое бывает с заслонкой из пластика, она со временем из-за воздействия тепла перекашивается. Меняем ее на металлическую и проверяем, чтобы она закрывалась максимально вверх.

Бывает когда заслонка отопителя судорожно ездит туда-сюда на одном месте. Это причина неисправного датчика положения вала микромоторедуктора.
Итог.В зависимости от причин не правильной работы отопителя решение проблемы может занять от нескольких минут (к примеру, отключением датчика салона на потолке), до нескольких дней (когда придется разбирать облицовку и накладку ветрового окна и менять микромоторедуктор). Для выявления причины неисправности печки стоит начинать с простых путей решения (например, заменить блок САУО на рабочий), а длительные пути решения оставить напоследок.ставим лайк)))) и делимся с друзьями)))

Не работает печка ВАЗ 2112 (причины и ремонт)

Для любого владельца ВАЗ 2112, как впрочем, и любой другой машины, зимой самой неприятной проблемой является выход из строя печки. В рамках данной статьи мы разберем, почему не работает печка ВАЗ 2112 (причины и ремонт). При этом, нужно понимать, что мы не можем охватить в одной публикации все возможные варианты, поэтому приведем наиболее распространенные поломки и способы их решения.

Что делать, если из заслонок подается только холодный воздух?

Одним из самых распространенных признаков того, что отопительная система автомобиля работает неправильно, является подача в салон только холодного воздуха. Существует две причины

, по которым это может происходить:

1. Неисправен температурный датчик салона

. В осветительном плафоне салона располагается температурный датчик, который сообщает блоку управления о том, насколько температура в салоне соответствует той, которую задал водитель. Если датчик сломается, то он может подавать в блок управления неверные данные – в салоне слишком жарко, из-за чего печка начнет пытаться «остудить» салон. Решение в данном случае одно: раскрутить плафон и заменить датчик на исправный. Главное, при подключении нового температурного датчика не перепутайте полярность.

2. Неисправен моторедуктор

. Если, после проверки температурного датчика салона выяснится, что он исправен, и вопрос, почему не работает печка, все еще имеет актуальность, то стоит обратить свое внимание на моторедуктор. Как и в случае с термодатчиком, ремонту он не подлежит, поэтому этот узел придется полностью заменить.

Процедура его замены несколько сложнее, чем замена температурного датчика, поэтому мы опишем ее более подробно:

1. Демонтируйте дворники, выкрутите крепление жабо и отодвиньте его в сторону, тем самым получив доступ с моторедуктору.

2. При помощи небольшой крестообразной отвертки выкрутите крепление моторедуктора.

3. Отсоедините от моторедуктора все провода и окончательно демонтируйте его.

4. Установите новый моторедуктор и соберите конструкцию в обратной последовательности. Тут важно заметить, что при установке нового моторедуктора важно проследить, чтобы срез агрегата точно попал в заслонку.

Протечка охлаждающей жидкости в салон

Если у вас полностью перестала работать печка, в салоне появился неприятный запах, а на ковролине вы замечаете следы тосола, то описанные выше ремонтные работы вам не помогут. В данном случае, чаще всего, проблема связана с течью радиатора

, хотя в некоторых случаях виноват краник печки. Принцип их замены схож, поэтому мы опишем только процедуру замены радиатора, а уже на основе этих работ вы сможете самостоятельно понять, как заменить кран отопителя.

Но, прежде чем приступить к описанию процедуры замены, хотелось бы сказать пару слов о том, какой именно радиатор вам стоит приобрести и на какие краны печки стоит обратить внимание. Итак, если говорить о радиаторах, то вам предстоит выбор между медным и алюминиевым. Медные радиаторы

поддаются ремонту (место течи можно запаять), но стоят несколько дороже алюминиевых. В свою очередь
алюминиевые радиаторы
, не поддаются ремонту, но стоят на 20-30 процентов дешевле медных моделей. В целом, принципиальной разницы, какой именно радиатор вы выберите – нет, главное,
не покупайте окрашенные модели
, они очень сильно теряют в своей теплопроводности.

Если говорить о кранах печки, то тут у вас также будет стоять выбор между двумя главными вариантами. Первый

– вазовские краники печки, они стоят относительно недорого, но не очень долговечны. При активном использовании печки, их придется менять каждые 2-3 сезона.
Второй вариант
– керамические краники печки от . Эти краны отопителя стоят на 30-40 процентов дороже, но нормально эксплуатируются не менее 5-ти сезонов.

Помните, очень важно понять, почему не работает печка ВАЗ 2112 и откуда именно течет тосол, так как и радиатор, и краник, стоят более 1000 рублей. После того, как вы это сделаете, а также определитесь, какую именно деталь будете ставить, можете переходить непосредственно к процедуре замены.

1. Демонтируйте пыльник двигателя.

2. Переместитесь под автомобиль, открутите крышку блока двигателя и слейте в пластиковую емкость тосол. Емкость должна быть достаточно большой, так как в системе находится около 6 литров охлаждающей жидкости.

3. Далее вам нужно снять жабо. Для этого демонтируйте резиновый уплотнитель, а также выкрутите несколько винтов: около главного тормозного цилиндра и около верхнего крепления жабо.

4. Отсоедините провода от вентилятора печки.

5. Демонтируйте накладку лобового стекла. Для этого вам потребуется выкрутить 5 винтов и 2 гайки. Воспользуйтесь для их демонтажа ключом диаметром 10 миллиметров.

6. Отсоедините шланг, который подает воду от бочка омывателя стекол.

7. Теперь вам нужно высвободить корпус отопителя и электрический вентилятор. Для этого вы должны отсоединить их защелки, а также выкрутить винты, которые располагаются на их передней части, а также на фильтре салона.

8. Далее, демонтируйте переднюю часть вентилятора, а за ним и заднюю его часть.

9. Снимите все шланги, которые подходят к отопителю. Делайте это аккуратно, так как в них могут быть остатки тосола.

10. Произведите замену старого радиатора на новый, и соберите конструкцию в обратной последовательности.

Если ни одна из причин описанных выше не является вашим случаем, и вас до сих пор мучает вопрос, почему не работает печка вашей «двенадцатой», то вы должны ознакомиться с другими материалами на нашем сайте, которые подробно расскажут о менее распространенных случаях выхода из строя печки, а также помогут исправить вашу проблему.

В статье Печка плохо греет. Ремонт отопителя подробно описаны всевозможные причины поломки печки. Выявить и устранить их можно – заходите и читайте как – очень полезный материал.

Почему плохо греет печка ВАЗ-2112 16 клапанов и как починить

От корректности работы печки на вашем автомобиле напрямую зависит уровень комфорта, с которым вы будете ездить в холодное время года. После того как была замечена проблема с обогревателем в машине, многие автовладельцы начинают разбираться с ней только тогда, когда уже подходят первые заморозки. Предусмотрительные владельцы авто занимаются подобными проблемами в конце лета.
Все проблемы с печкой на ВАЗ-2112 происходят из-за плохого качества сборки этой системы на заводе. По этой причине надежность обогревателя сильно страдает.

В таком случае даже если вы уверены, что с печкой все в порядке, желательно проверить критические узлы и при необходимости устранить неисправности.

Печка ВАЗ-2112 значительно отличается от тех систем, которые устанавливаются на иных моделях марки. «Наша» система отопления является раздельной.

Отопитель – это первый узел, который отвечает за подогрев подаваемого воздуха. Через каналы, проводящие воздушные потоки, воздух выходит на стекла, в салон и на ноги переднего пассажира, а также водителя. За такое разветвление отвечает распределитель. Иными словами – это блок регуляции.

В печке также есть испаритель, который отсутствует на других моделях.

Выйти из строя может абсолютно любой узел системы, который повлечет за собой плохую работу системы отопления.

Составные детали и процессы отопителя ВАЗ-2112

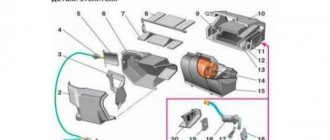

Схема отопителя состоит из следующих элементов:

• клапан электропневматического типа;
• корпус с воздухозаборника отопительной системы, состоящий из передней и задней частей;
• щиток воздухозаборника водоотражательного типа;
• клапан для управления рециркуляционной заслонкой;
• рециркуляционная заслонка на воздухозаборнике;
• заслонка на канале печки;
• заслонка управления печкой;
• радиатор и его кожух;
• штуцеры на пароотводящем и подводящем шлангах;
• электродвигатель печки в корпусе и вентилятор;
• опорная площадка под рычаг с привода заслонки управления отопителем и сам рычаг;
• микромоторедуктор с привода заслонки;
• резистор;
• крышка с кожуха печки.

Радиатор располагается в горизонтальном положении под панелью приборов. Он находится в кожухе из пластмассы. В конструкцию радиатора входит два пластмассовые бачка и пара трубок из алюминия, на которых имеются запрессованные пластины. На левом бачке имеется пароотводный штуцер. Прохождение забираемого воздуха через радиатор зависит от положения, в котором находятся заслонки. Если заслонки будут находиться в крайнем положении, то через радиатор может проходить весь поток воздуха или же не проходить вовсе.

Отсутствие крана — плюс или минус?

Если в более старых моделях ВАЗов присутствует кран, при помощи которого можно перекрывать поступление тосола к радиатору, то ВАЗ-2112 не оснащается подобным элементом. Если двигатель работает, то радиатор будет греть вне зависимости от времени года. Подобная особенность конструкции печки позволяет добиться небольшой инерционности, которая присуща системе во время пуска. Другими словами, необходимая температура будет нагоняться за более короткое время. К тому же пользователь не будет сталкиваться с протечками, которые возникают в результате нарушения герметичности крана. За возможность удобного управления работой печки отвечает электронный блок управления, который генерирует необходимые команды.

Как мы уже знаем, в схеме отопителя ВАЗ не предусмотрен кран отопителя. Для управления температурным режимом внутри салона предусмотрена воздушная заслонка. Этот механизм отвечает за регулирование потока нагретого воздуха. В ВАЗ-2112 подача тосола в систему отопления осуществляется в круглогодичном режиме, что устраивает не всех водителей. Поэтому некоторые владельцы ВАЗ-2112, 21124 и других моделей, относящихся к десятому семейству, дополнительно устанавливают кран, который позволяет контролировать подачу тосола.

Управление печкой ВАЗ-2112 имеет автоматический характер, а погрешность температуры не превосходит 2 градусов. Наличие воздушной заслонки на практике оказывается более предпочтительным, поскольку кран имеет склонность к закисанию и заклиниванию. Одним словом, с воздушной заслонкой отопление получается менее проблемным и более надёжным.

Принцип вентилирования

В автомобилях ВАЗ десятой серии за вентиляцию салона отвечает приточно-вытяжная система. Принцип её работы заключается в подаче воздуха внутрь салона через специальные отверстия, которые располагаются в накладке на ветровом окне. Этот процесс может осуществляться самостоятельно во время движения машины или принудительно за счёт работы вентилятора. Для выхода воздуха также имеются специальные отверстия, которые можно найти между обивкой и внутренними дверными панелями. Дальше поток воздуха следует через отверстия, которые располагаются в торцах дверей. Через эти отверстия воздух может только выходить, но не поступать внутрь автомобиля, чему препятствуют клапаны. При такой системе вентиляции получаем более совершенную теплоизоляцию и медленное остывание салона.

Рециркуляционная система

Чтобы салон быстрее прогревался, а с улицы не поступал холодный воздух, что особенно актуально во время езды по запылённым дорогам, в автомобиле предусмотрена система рециркуляции. На панели приборов располагается кнопка рециркуляции, при её нажатии активируется электропневмоклапан. За счёт разряжения заслонка системы рециркуляции, которая располагается внутри впускного трубопровода, блокирует поступление наружного воздуха внутрь автомобиля. Рециркуляционная система может быть активирована исключительно при запущенном моторе. При включённом вентиляторе циркуляция воздуха по салону будет продолжаться, при этом будут задействованы воздуховоды отопительной системы.

Вентилятор и электродвигатель

Вентилятор может работать в трёх режимах:

• низкая скорость;
• средняя скорость;
• автоматический режим.

Электродвигатель на вентиляторе устанавливается коллекторного типа, с постоянными магнитами и постоянным током. Если частота вращения будет максимальной, то показатель потребляемой силы тока составит 14 А.

Электродвигатель может работать от бортовой сети или посредством дополнительного резистора. Первый вариант работы подразумевает максимальную скорость. В конструкции дополнительного резистора имеется две спирали с различным сопротивлением на 0,23 и 0,82 Ом. При включении в цепь сразу двух спиралей вращение вентилятора осуществляется на небольшой скорости. Включение одной спирали с сопротивлением 0,23 Ом позволяет вентилятору работать на средней скорости.

Колесо вентилятора запрещено спрессовывать с вала электродвигателя, поскольку такие действия могут нарушить балансировку. Если требуется ремонт электродвигателя может заключаться только в зачистке коллектора, при возникновении всех других проблем необходимо осуществлять замену не только электродвигателя, но и колеса вентилятора.

Ручной и автоматический режим работы печки

Для установки необходимой температуры воздуха имеется ручка контролера или датчика температуры. Водитель просто крутит ручку и останавливается на необходимом делении. Шкала начинается с 16 и заканчивается на 30 градусах.

На потолке салона располагается датчик температуры, который передаёт информацию на блок. Когда разница между заданным и фактическим уровнем температур достигает определённого значения, блок активирует работу микромотора, который управляет заслонками. На микромоторе имеется датчик, который отображает положение заслонки, он называется кольцевым резистором. Данные с этого датчика передаются на блок управления, который в необходимый момент останавливает работу микромотора.

При активизации автоматического режима (положение «А») к уже имеющейся работе блока управления добавляется регулирование скорости, с которой вращается вентилятор отопителя.

В случае поломки блока управления, микровентилятора и температурного датчика, микромотора и датчика, который отображает положение заслонки печки возможность проведения ремонта даже не стоит рассматривать. Каждая из этих деталей будет нуждаться в замене.

Именно так выглядит схема печки ВАЗ-2112, которая теперь не будет вам казаться «тёмным лесом». Вникнуть в её устройство — это вопрос времени и желания.

Температура не изменяется

В таком случае вам не удается настроить внутренний климат, и результатом этого порой становится как невыносимая жара, так и холод. Причиной этому может быть следующее:

1. На управляющий блок не поступает информация от температурного датчика. Этот измерительный прибор установлен в потолке рядом с плафоном. Чтобы проверить его работоспособность, поверните регулятор настройки в крайнее положение (несколько раз). Если нет никакой реакции или она проявляется в крайнем положении – необходимо сменить датчик.
2. Выход из строя заслонки. Вполне возможно, что заслонку просто заклинило, и теперь она не способна поворачиваться. Причиной этому бывает окисление креплений механизма. Добраться до заслонки реально только из подкапотного пространства. Изначально нужно снять дефлекторы, отогнуть усики, и только потом впору попробовать пошевелить элемент.

Заслонка может быть деформирована. На ВАЗ-2112 стоит пластиковая деталь. Поэтому если будете менять элемент, лучше ставить алюминиевый. Такая заслонка прослужит дольше, и тепло будет держаться лучше.

Помимо этого, заслонка может некорректно работать по причине выхода из строя моторчика привода. Чтобы проверить, нужно снять утеплитель и жабо. Отремонтировать этот двигатель нельзя, можно только заменить на новый.

Некоторые водители игнорируют необходимость замены мотора и оставляют заслонку открытой. В таком случае отрегулировать температуру в салоне не получится, и постоянно будет идти горячий воздух.

Слабая подача теплого воздуха

Воздушный поток достаточно теплый, но напор недостаточный. В такой ситуации возможны следующие неисправности:

1. Салонный фильтр загрязнился. В таком случае нужно вычистить его от пыли пылесосом. Если сделать это невозможно, тогда лучше его заменить.
2. Засорение радиатора печки. Помимо пыли, пробку создают как насекомые, так и листья. Мелкие частицы можно выдуть при помощи сжатого воздуха. Чтобы убрать крупные загрязнения, нужно снять решетку и помыть ее.

Недостаточный воздушный напор может быть следствием протекания радиатора. Такая проблема определяется очень просто – если вы постоянно доливаете антифриз или тосол, тогда обратите внимание на состояние этого узла в автомобиле. Для устранения этой неисправности понадобится получить доступ к радиатору и демонтировать его вместе с отопителем.

Практика пайки радиатора ненадежна. Лучше установить новую деталь, чтобы потом не разбирать половину передка.

Печка подает холодный воздух

Если антифриз обладает рабочей температурой, кран открыт и система в целом работоспособна, то причиной подачи холодного воздуха может быть только образование воздушной пробки в радиаторе. Решается эта проблема следующим образом:

1. Машина ставится на любой холм, чтобы передняя часть была выше заднего моста.
2. Откройте кран на радиаторе.
3. Заведите мотор и дайте ему поработать в течение 5 минут. В это время периодически нажимайте педаль газа.
4. Теперь съезжаем с горки, закрываем кран и проверяем обогревательную систему.

Печка совсем не работает

В таком случае какой-либо узел системы сломался. Проверять надо все составляющие конструкции. Но, как показывает практика, виной всему является вентилятор. Если с ним все в порядке, далее проверьте термостат.
После проверки всех узлов и определения неисправности, подумайте над проведением капитального ремонта печки. Отремонтировав систему единожды, вы длительное время сможете комфортно ездить без всевозможных неожиданностей.

Если капитальный ремонт по стоимости равен цене нового отопителя. Тогда лучшим выходом из ситуации будет покупка и монтаж нового узла. В таком случае вы без проблем будете ездить примерно 15 тысяч километров.

Подводя итог статьи, отметим, что мы рассмотрели основные неисправности, которые могут повлечь за собой плохую работу печки на ВАЗ-2112. Теперь вы знаете, как произвести поиск и устранение поломки отопителя. Если у вас отсутствует опыт в проведении подобного рода работ, лучшим выходом будет обращение на СТО.

Проблемы с печкой ВАЗ 2112 и её ремонт

Конструкция печного отопителя ВАЗ 2112 отличается печек от прежнего семейства ВАЗ-2108, 2109. При запущенном двигателе температура радиатора должна соответствовать общему градусу системы охлаждения. Это значит, что заслонка всегда открыта, подача антифриза (тосола) не прекращается. Система управления электрическая, процессами управляют электронные датчики, контролёры.

На центральной консоли два рычага управления и один регулятор. Водитель по мере необходимости устанавливает температуру воздуха в салоне, активирует нужный режим (скорость) вентилятора, направляет поток воздуха для обогрева стекла, ног. Контролирует соответствие температуры специальный электрический градусник, установленный в потолке. Как только градус понижается, контролёр передаёт сигнал микромоторедуктору, активируется отопитель, поток тёплого воздуха поступает в салон. Неисправность одного или нескольких агрегатов порождает поломку, печка ВАЗ 2112 плохо греет, требуется оперативный ремонт.

Как поменять моторедуктор печки ВАЗ-2112 своими руками

Основной неисправностью, которая полностью парализует работу отопителя в автомобилях ВАЗ-2112, является выход из строя моторедуктора печки. Назначение этого элемента в системе заключается в управлении заслонкой отопителя, то есть моторедуктор (МР) отвечает за её открытие и закрытие. Движение заслонки можно отследить при помощи соответствующих сигналов от управляющего модуля печки машины. Стоит заметить, что в ВАЗ-2112 температура в салоне может поддерживаться в автоматическом режиме, то есть воздух при необходимости либо нагревается, либо охлаждается.

В случае выхода из строя моторедуктора отопителя, перед его покупкой и заменой необходимо обратить внимание на один важный момент: существует два типа моторедукторов (старого образца, и нового), которые кардинально отличаются своей конструкцией. Ввиду этого, очень важно знать, какой именно тип элемента установлен на автомобиле, дабы не тратить впустую своё время и не делать напрасных покупок.

Устройство печки ВАЗ 2112

Детали отопителя

• электропневматический клапан;
• фронтальный корпус;
• водоотражательный щиток;
• клапан управления;
• задняя часть корпуса;
• радиатор;
• кожух радиатора;
• крышка;
• резистор;
• электрический двигатель.

Воздуховоды отопителя и механизмы управления

1. Каналы обогрева задней части салона.
2. Пластиковая облицовка тоннеля.
3. Каналы обогрева ног.
4. Сопла вентиляции центральной части.
5. Боковые сопла.
6. Обогрев передних дверей.
7. Механический рычаг отопления.
8. Корпус распределителя.
9. Заслонка обогрева ног, лобового стекла.
10. Отопитель.

Важно знать. Отличия в конструкции ВАЗ 2112 старого и нового образца в форме радиатора отопителя, контролере САУО, микроредукторе. Условно делят до 2004 года и после. При покупке будьте внимательны, чтобы не пришлось сдавать ненужные детали.

Характерные признаки неисправностей

На практике выделяют пять наиболее распространённых признаков:

1. Не работает отопитель ВАЗ 2112, постоянно вращается на одной стабильной скорости;
2. Температура не регулируется;
3. Заслонки регулировки потока воздуха неподвижны, не поддаются настройке;
4. Датчик – регулятор на потолке в неисправном состоянии;
5. Нестабильная работа контролёра САУО (система автоматического управления отопителем)
6. Течь антифриза из-под радиатора.

Перечень не исчерпывающий, а лишь указывает на основные неисправности печки ВАЗ 2112. Для профилактики потребуется посещение СТО с последующей диагностикой.

Причины поломок

1. нарушение сроков проведения планового технического осмотра;
2. установка неоригинальных деталей, комплектующих, расходных материалов;
3. заправка в систему охлаждения антифриза (тосола) низкого качества или с химическими примесями, количественный состав которых превышает допустимые нормы;
4. механическое повреждение магистрали подачи жидкости, авария, столкновение, удар, нарушение технологии установки;
5. короткое замыкание в сети, электрической цепи, что способствовало выходу из строя контролёра, датчиков, резисторов;
6. повреждение рычага управления заслонками, неисправность заслонок;
7. плохой контакт клемм;
8. повреждение электрической проводки, участков кабелей.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

• закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
• много мусора, влаги, песка, грязи, что способствовало заклиниванию;
• выход из строя троса заслонки моторедуктора;
• многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на о, ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.

Краник печки ваз 2112 где находится

Установка кранчика печки в ВАЗ 2110

Данная доработка позволит в зимнее время — быстрее прогревать мотор, а в летнее избавить от жары со стороны печки. Каким образом это можно сделать и рассмотрим в данной статье. Идея и реализация принадлежат zufa_66Смысл идеи таков:Зимой Вы прогреваете мотор без полутора литров тосола из печки, тем самым увеличиваете скорость прогрева ДВС и ресурс двигателя.Летом горячий воздух не просачивается через щели в заслонках печки и не нагревает и без того нагретый салон.Потребуется: Краник печки ВАЗ 2108 Тросик подсоса от ВАЗ 2108 Кранчик с отпиленным не закрывающимся патрубком закрепляется двумя хомутами на любом печном шланге.Управление краником осуществляется тросиком, который проходит в салон через отверстие для троса сцепления (указано стрелкой)Салонная часть привода крепится на торпеду внизу Крепится на торпеду пластиной, вырезанной по этим размерам.Вот ещё способ от SAO Как этим управлять — думаю кнопкой ЭСП Сигнальные светодиоды положения поставить — надо менять соленоид на 5 проводной синий — «холодно» закрытое положениекрасный — «жарко» — открытое.
xn--2111-43da1a8c.xn--p1ai

Ручное управление заслонкой печки (отопителя)

Если Вам надоело разбираться в проблемах отопителя ВАЗ 2110, которые связанны с алгоритмами определения положения заслонки печки, тогда можно сделать регулировку заслонки в ручном режиме. Теперь можно будет установить заслонку печки в нужное положение самостоятельно без контролера САУО.

Управление заслонкой отопителя ВАЗ 2110 с помощью тросика

Альтернативой ненадежного микромоторедуратора может служить ручное управление заслонкой отопителя. Установить в патрубок отопителя кран от ВАЗ 2108. Воздушную заслонку отопителя ВАЗ 2110 нужно закрепить в «горячем» положении. (длинной отверткой через центральный дефлектор из салона).1 – вал от моторедуктора; 2 – рычаг; 3 – зажим; 4 – оболочка троса; 5 – панель; 6 – «торпедо».Снимаем «жабо» и неисправный ММР. Отпиливаем от ММР вал квадратного сечения и из металла делаем рычаг, а из болта М8 – зажим.Панель в салоне сверлим и закрепляем подогнанный по длине трос, (например, трос управления воздушной заслонкой карбюратора «жигулей»). Оболочку троса обрезаем так, чтобы она служила ограничителем поворота рычага.Вставляем в ось заслонки отопителя обрезок квадратного вала моторедуктора, надеваем на него рычаг, зажим, вводим трос в отверстие зажима, поворачиваем заслонку в положение «тепло» (трос утоплен) и фиксируем.Теперь заслонка отопителя с ручным управлением будет служить Вам вечно !Работа занимает всего 15 минут (без снятия «жабо»).

Управление заслонкой печки с помощью кнопки ЭСП (электростеклоподъемника)

Кроме механического управления есть и управление заслонкой отопителя от кнопки стеклоподъемника ВАЗ 2110По этой схеме можно обойти контроллер САУО и управлять температурой в ручном режиме с помощью кнопки стеклоподъемника.Цена кнопки стеклоподъемника 140р (согласитесь не 1300р, как цена ММР) Вынимаем контроллер отопителя и отсоединяем от него 6-клеммовую и 13-клеммовую колодки.Нужно подключить кнопку ЭСП по схеме(выводы указаны с обратной стороны кнопочки): вывод 2 на «+» от замка зажигания(через предохранитель 10 А) выводы 3,6 на «-» (5 можно тоже скрутить сюда же для подсветки кнопки ЭСП) выводы 7,1 на заслонки ММР вывод 4 на + от подсветки часов (для подсветки кнопки ЭСП) После сборки схемы в контроллер САУО обратно цепляем уже только 6ти контактный разъем (отвечает за управление вентилятором), а 13ти контактный разъем оставляем не подключенным. Все ! Теперь можно управлять заслонкой отопителя с помощью кнопки ЭСП минуя умные алгоритмы блока САУО.На фото кнопка ЭСП еще не установлена в панель.Т.к. 13ти контактный разъем не подключен к блоку САУО, то он не будет подсвечиваться. Для подсветки САУО можно «плюс» кинуть от подсветки часов.Времени на такую переделку управления заслонкой ушло около часа.Чтобы вернуть управление заслонкой печки обратно уже переделывать ничего не нужно, достаточно просто вставить 13ти контактный разъем в блок САУО.Пример, управление кнопкой ЭСП заслонкой печки ВАЗ 2110

Заключение

Конечно, лучше всего отремонтировать штатную систему отопления ВАЗ 2110 и управлять температурой в салоне через контроллер САУО, но иногда возится под капотом зимой без гаража в поиске микромоторедуктора не совсем хочется А установить ручное управление заслонкой можно прямо из салона и в течении часа.Если Вы переделали управление заслонкой через тросик, тогда обратного пути нет. А вот при установке кнопки ЭСП для регулировки заслонки всегда можно возвратится к штатному варианту управления заслонкой печки через контроллер САУО.
xn--2111-43da1a8c.xn--p1ai

Ремонт печки (отопителя) ВАЗ 2110

С наступлением холодов многие начинают замечать, что в ВАЗ 2110 не работает печка. С каждый днем все больше вопросов, почему плохо греет печка ВАЗ 2110 или вообще печка не греет, а у некоторых из печки дует холодный воздух. Расскажу, как можно самому установить, почему перестала работать печка ВАЗ 2110, а так же как ее можно подчинить.. Для того, чтобы определить самостоятельно, почему не греет печка ВАЗ 2110 нужно хотя бы немного представлять, как она устроена и работает.. Попробую описать коротко:

Система отопления и вентиляции ВАЗ 2110

Система отопления и вентиляции десятки состоит из: 1) Контроллер САУО (система автоматического управления отопителем) или называют Блок САУОЛевой рукояткой (задатчик температуры) задается желаемая температура в салоне от 16 до 28С. В крайних положениях (синяя и красная точки) заслонка отопителя полностью закрывается или открывается, обеспечивая соответственно подачу холодного или горячего воздуха.Правой рукояткой устанавливается режим работы вентилятора.

2) Датчик температуры воздуха салона (называют «потолочный датчик воздуха»). В датчик встроен малогабаритный вентилятор. 3) Микромоторедуктор (МРЗО-01). ММР.Старого образца до 2003г.в. (фото 1 и 2) Цена 1200р. Нового образца после 2003г.в. (фото 3 и 4) Цена 600р.Внутри ММР есть датчик положения вала (резистор). Смотри взаимозаменяемость ММР.

Настройка системы управления отопителем ВАЗ 2110

Для увеличения точности поддержания температуры в салоне на блоке САУО предусмотрена возможность подстройки под датчик с помощью подстроечного потенциометра, выведенного под шлиц на боковой стенке корпуса контроллера.Для этого выньте контроллер из гнезда и с помощью подстроечного потенциометра подрегулируйте настройку из расчета: 0,2°С на оборот для контроллера 2110-8128020-01. Вращение потенциометра по часовой стрелке приводит к снижению температуры 0,3°С на оборот для контроллера 2110-8128020 (1303.3854). Вращение потенциометра по часовой стрелке к увеличению температуры

Принцип работы печки ВАЗ 2110:

Блок САУО получает сигнал от потолочного датчика температуры в салоне и сравнивает ее с температурой, которую выставил водитель. Если разница больше 2C, то блок САУО посылает управляющий сигнал на микромоторедуктор, который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).Управление заслонкой: На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.Управление скоростью вентилятора: для получения малой частоты вращения (все, кроме последней) служит дополнительный резистор (№2), который имеет две спирали с сопротивлением (0,23 и 0,82 Ом). При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).Режим «А» на контроллере САУО в зависимости от разности температуры воздуха в салоне и датчика температуры в блоке САУО регулирует скорость вращения вентилятора (скорость меняется при разнице больше 5C между датчиками). Режим «А» на перемещение заслонки не влияет.В крайних положениях температуры «MIN» и «MAX» на блоке САУО заслонка отопителя должна ездить независимо от показаний потолочного датчика.

Как определить причину, почему не работает печка ВАЗ 2110

Проблемы с печкой могут быть из-за отсутствия охлаждающей жидкости в Системе Охлаждения Двигателя (СОД):Нужно проверить уровень тосола/антифриза в расширительном бачке. Проверить, чтобы эта система не была засорена и нормаьлно функционировала.Если плохо работает печка, то причина может быть и в радиаторе отопителя:Нужно убедиться, что радиатор печки горячий. Возможно причина в воздушной пробке, для ее устранения нужно заехать передними колесами на возвышенность и пару минут дать поработать двигателю на средних оборотах. Если не получается, то воспользуйтесь инструкцией из этой статьи. Проверить радиатор отопителя на протекания, если необходимо то заменить его.Если на десятке слабо дует печка, тогда скорее всего нужно просто заменить фильтр салона.А для того, чтобы фильтр салона прослужил дольше можно установить защиту на воздухозаборник.Если радиатор печки исправный, тогда причина неисправности работы печки может быть: В контроллере САУО (инструкция по ремонту блока управления САУО) В датчике салона воздуха на потолке В микромоторедукторе (в моторчике, либо в датчике положения вала) В заслонке отопителя (либо в креплении ее к рычагу ММР) Возможные варианты решения:
xn--2111-43da1a8c.xn--p1ai

Ремонт микромотор редуктора печки нового образца ВАЗ 2110-12

В зависимости от года выпуска ВАЗ 2110, 2111 или 2112 (переломный 2003 год) ММР могут быть старого или нового образца. Далее пойдет речь пойдет про ММР нового образца.

Проверка ММР

Схема системы автоматического управления отопителем:

Проверяем, подает ли блок управления (САУО) управляющее напряжение на моторчик редуктора: При включенном зажигании проверяем напряжение при помощи мультиметра на контактах х1.2 (розовый) и х1.8 (коричневый) блока САУО. В крайнем положении регулятора температуры в течении 10-15 секунд должно появиться управляющее напряжение 10В. При переводе рукоятки температуры в другое крайнее положения, полярность управляющего напряжения должна меняться. Если напряжения нет, значит неисправен контроллер САУО. Проверяем исправность датчика положения заслонки в ММР: В крайних положениях регулятора температуры (min и max) проверяем сопротивление между контактами х1.1 (зелёный) и х1.4 (голубой с пурпурной полосой) блока САУО. Пределы значений должны быть 5 КОм (в положении max) и 1.2 КОм (при min). Если сопротивление отсутствует, либо вал редуктора вращается, но сопротивления не меняется, то неисправен датчик положения заслонки.

Ремонт ММР

Снимаем микромотор редуктор.

Разбираем корпус, поддевая фиксаторы тонкой отвёрткой. Достаем моторчик и проверяем, крутится ли он. Для этого подключаем его к разъему в моторном отсеке. Разбираем микромотор, аккуратно отгибая опрессованный в двух местах бортик. Отмечаем положение крышки относительно корпуса, чтобы при сборке не поменять моторчику полярность. Если моторчик не работает, пытаемся найти обрыв, если рабочий, значит просто смазываем его и шестеренки редуктора силиконовой смазкой. Смазка должна сохранять свои свойства в большой температурном диапазоне (не густеть на морозе). При необходимости можно поменять датчик положения заслонки, использовать такого же типа. Сборку ММР выполняем в обратной последовательности, опрессовываем моторчик, соблюдая нанесённые метки. Подключаем к редуктору разъёмы, не устанавливая на место, проверяем работу.

Напомним, чаще всего проблемы в работе печки связаны с неработающим блоком САУО. На втором месте — неисправный ММР. Принцип работы отопителя, а также способы его ремонта описаны в этой статье.
xn--2111-43da1a8c.xn--p1ai

www.allanda-auto.ru

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Поиск и устранение неисправностей

Схема электрической системы отопителя (печки) ВАЗ:

Схема включения электромотора вентилятора отопителя салона на автомобиле ваз 2108, ваз 2109, ваз 21099:

1 — монтажный блок (блок предохранителей);

2 — замок зажигания;

3 — дополнительный резистор (сопротивление);

4 — электродвигатель отопителя салона;

5 – кнопка переключения электродвигателя отопителя;

А — к плюсовому выводу «30» генератора;

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Инструкция по замене радиатора печки

Из-за того, что «двенашка» может быть оснащена радиаторным узлом старого или нового образца, процедура замены девайса может отличаться. Каждый из вариантов рассмотрим отдельно.

Итак, как производится замена радиатора печки в системах нового образца:

1. Для начала нужно будет выключить зажигание и отключить АКБ. Откройте пробку расширительного бачка, затем подставьте под сливное отверстие резервуар емкостью около 4-5 литров и слейте охлаждающую жидкость. Если в антифризе есть осадок, то лучше будет поменять расходный материал.
2. Далее, выкрутите гайки и демонтируйте щетки стеклоочистителя.

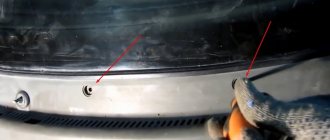

3. Сделав это, нужно снять пластмассовую накладку, которая расположена под ветровым стеклом, она фиксируется с помощью двух гаек, а также четырех саморезов.
4. Чтобы получить доступ к отопительному устройству, необходимо произвести демонтаж жабо, выкрутить пять саморезов, две гайки и еще один винт, которые находятся снизу, в области рулевой рейки, а также посредине жабо.
5. Для демонтажа отопителя нужно будет произвести демонтаж поперечной распорки, если она установлена. Разумеется, распорки может не быть. Также следует снять гофру воздушного фильтра и дроссели со шлангов радиаторного узла.
6. Далее, от клемм отопителя следует отключить проводку.
7. После этого у рулевой рейки следует выкрутить две гайки, при помощи отопитель крепится, а также одну гайку, которая фиксирует устройство к кузову.
8. Сделав это, следует открутить еще три самореза, с помощью которых соединяются две половины отопителя. После этого можно извлечь и, путем раскачивания, отсоединить правую часть отопителя от левой.
9. Сам радиаторный узел расположен в демонтированной половине, он фиксируется при помощи трех болтов. Извлекаем это устройство и вместо него устанавливаем новое, разумеется, при этом следует установить и поролоновый уплотнитель. Затем проверяется работоспособность вентилятора, если нужно, устройство также следует поменять. Прежде чем произвести сборку, нужно промыть патрубки, по которым поступает хладагент. Сборка осуществляется в обратной последовательности.

Фотогалерея «Замена радиатора»

Что касается замены в системах старого образца:

1. В данном случае вам также необходимо слить расходный материал, демонтировать жабо, отсоединить дроссели со шлангов и отключить питание отопителя.
2. После этого снимается расширительный бачок, в который заливается жидкость.
3. Далее, производится демонтаж вакуумного усилителя, для этого выкрутите две гайки с помощью ключа на 17 и осторожно отведите главный тормозной цилиндр. При этом будете максимально аккуратны, чтобы не повредить шланги тормозной системы. Шланг вакуумного усилителя следует демонтировать.
4. После этого в салоне авто следует выкрутить четыре гайки со шпилек педали тормоза. Сам вакуумный усилитель демонтируется вместе с педалью.
5. Так вы смогли получить доступ к радиаторному устройству. Вам остается только открутить три болта, с помощью которых он крепится, после чего заменить устройство на новое. Сборка производится в обратной последовательности, не забудьте налить антифриз.

Цена вопроса

В зависимости от производителя, а также версии отопителя (старого или нового образца), стоимость радиатора может отличаться. Новые радиаторы обойдутся покупателю в среднем от 350 до 1400 рублей, на вторичном рынке можно найти рабочий радиатор за 300-500 рублей.
