Признаки плохого контакта «массы» KIA Rio 3. Проверяем и устраняем самостоятельно!

В процессе эксплуатации КИА Рио 3 и 4 поколений у многих владельцев появляется весьма распространённая проблема, плохая «масса» кузова или двигателя. В результате высокого сопротивления контактов могут начаться проблемы с электропроводкой автомобиля, появится нестабильность работы двигателя, вплоть до проблем с запуском. Причин плохой «массы» (плохого контакта) у КИА Рио может быть несколько:
– коррозия проводов или клемм (на кузове и аккумуляторе);

– коррозия места крепления клемм к кузову (ржавчина, краска на болтах и резьбе);

– обрыв одного из проводов «массы».

Обрыв косы 918604L200 из-за неправильной установки

Признаки плохой «массы» кузова и двигателя

Для многих плохая «масса» кузова или двигателя начинает проявляться странностями при эксплуатации вашей Rio, например, внезапно севшим аккумулятором из-за неполного заряда или неустойчивый холостой ход. Проблема может появится только при определённых условиях, при влажной погоде или в зимний период. Вот несколько признаков плохого контакта массы автомобиля:

• Увеличение расхода топлива
• Неравномерность работы двигателя
• Проблемы с запуском двигателя, особенно в зимней период, когда нужны более высокие токи запуска
• Неверная работа датчиков
• Неполная зарядка аккумулятора
• Неисправность электроприборов и выход из строя предохранителей
• и другие

Как проверить качество «массы»?

Любую проверку стоит начать с внешнего осмотра и убедится, что провода не оборваны. Проверяем три основных косы: провод от клеммы аккумуляторной батареи на кузов, провод массы между двигателем и правым «стаканом», между коробкой передач и кузовом (находится под корпусом воздушного фильтра двигателя). Если все внешних повреждений нет, необходимо взять мультиметр и замерить сопротивления. Замеры производим между «-» клеммой аккумулятора и кузовом, двигателем, в диапазоне до 200 Ом.

Важно! Замеры производятся только на заглушенном автомобили. Замеры производятся только на обесточенном участке!

Показания мультиметра должны быть в пределах 1-2 Ом, а желательно меньше. Важно не только сопротивление в конкретный момент, но и то что бы хороший контакт был постоянно в независимости от погоды и времени года. Такого рода неисправности необходимо искать с помощью более сложного оборудования, например, автомобильного осциллографа.

Теперь проверяем соединения, болты должны быть хорошо прикручены к кузову и не должны болтаться. Крепления клемм к кузову должны быть без ржавчины, а сами клемма без окислов, их состояние сильно влияет на качество контактов.

Что делать если «масса» двигателя плохая?

Если провода оборваны или сильно окислены их можно просто заменить, оригинальные провода стоят достаточно дорого, поэтому можно подобрать аналоги или купить б/у косы в хорошем техническом состоянии на разборке, например, на этом сайте. В случае, когда заржавели болты и их посадочные отверстия, то достаточно заменить болты крепления клемм и обработать резьбу, удалив с нее ржавчину и остатки краски. При всех этих процедурах необходимо все соединения и клемма обработать специальной смазкой для контактов, которая улучшит проводимость, уменьшит сопротивление и защитит от ржавчины.

Ржавые болты крепления косы массы

Номера оригинальных проводов по каталогу: Hyundai / KIA 918604L000, «-» АКБ – кузов Hyundai / KIA 918604L300, коробка передач – кузов Hyundai / KIA 918604L500 (ранее 918604L200), двигатель – кузов

В статье приведены только основные косы «массы», установленные в KIA Rio 2011, 2012, 2013, 2014, 2020, 2020, 2017 годов выпуска, но не стоит забывать, что многие другие системы и агрегаты соединены с «массой» своими индивидуальными проводами.

Плохая масса на двигатель симптомы

Подписаться на тему

Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум

Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему

Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Попробуем разораться, какие уязвимые места для массы находятся на транспортных средствах ВАЗ 2114 с объемом двигателя 1,5 и 1,6 литров.

1. Аккумулятор и масса.

У отрицательного подвода аккумулятора имеется разветвление на еще два разных провода. Тот, который имеет значительную толщину, тянется от отрицательного заряда к металлическому корпусу двигателя. При плохом закреплении контакта аккумуляторный заряд подается не в полном объеме и стартер не может развить полную мощность. Начинает заторможено работать электронный блок управления, т.к его масса завязана на двигателе. Кроме всего прочего есть вероятность плохой работы других запчастей и агрегатов двигателя, например турбины, турбокомпрессор, различного рода датчики и т.д.

В месте крепления аккумуляторного минуса к двигателю проверяется как затянуты две гайки, между ними закрепляется контакт на двигателе. Ослабьте гайку снаружи и подтяните ту, что внутри, после затяните и ту, что снаружи.

Второй, более тонкий аккумуляторный провод прикреплен к кузову возле аккумуляторной батареи.

Этот провод – источник для всех энэргопотребляющих узлов автомобиля. Проверьте гайки на момент их затяжки на аккумуляторной клемме и на кузове.

2. Масса электронной системы управления двигателем.

Для транспортных средств, на которые устанавливались 1,5 литровые моторы, масса для электронной системы управления идет с двигательного корпуса и заглушки, которые располагаются на правой части головки.

Для автомобилей с объемом двигателя 1,6 литров масса идет от шпильки, которая приварена и прикреплена к каркасу приборной панели из металла с тоннелем на полу, расположенным под пепельницей. Как показывает практика, эта шпилька имеет слабую затяжку и закрашивается на заводе. С течением времени шпилька разбалтывается, что может привести к просадкам в напряжении некоторых датчиков, при включении вентилятора, а это способно стать причиной нестабильности оборотов.

Пропала «масса» на автомобиле: что это значит, и как это устранить

«Пропала «масса!» – именно это заклинание мы чаще всего слышим при обращении к автоэлектрикам с какими-либо неисправностями в электрооборудовании машины. Что полезно знать о «массе» в автомобиле, и как своими руками поправить дело при ее исчезновении?

Два провода или один?

Для подключения полезной нагрузки к источнику электропитания требуются два провода – об этом знает даже школьник (хотя Никола Тесла считал иначе…). Самый очевидный пример, вполне возможно, находящийся сейчас прямо рядом с вами – настольная лампа, включенная в розетку. Примерно так же включались и немногочисленные потребители электроэнергии на первых автомобилях конца XIX – начала XX веков. Схема простая, надежная и вполне жизнеспособная.

Однако как только выпуск автомобилей стал хоть сколько-либо массовым, коммерческая мысль промышленников тут же пошла в направлении экономии и оптимизации, и количество проводов в машине разом сократилось вдвое – в качестве одного из проводов стала использоваться металлическая масса кузова – в просторечии та самая «масса».

На донельзя упрощенной, но вполне наглядной вышеприведенной картинке справа изображена современная схема электрооборудования автомобилей – когда «массой» является минусовой провод бортовой сети. Однако так было не всегда… Приблизительно до 50-х годов ХХ века автопроизводители использовали в качестве «массы» как минус, так и плюс.

Стандарты в автопроме тогда еще не устоялись, а с электротехнической точки зрения не было совершенно никакой разницы, пускать по кузову плюс или минус. Однако к середине века наблюдения выявили более заметное коррозионное разрушение кузовов тех автомобилей, в которых «массой» был именно плюс! Выяснилось, что в этом случае интенсивнее развивается электрохимическая коррозия, обусловленная направлением движения электронов в электрической цепи — от плюса к минусу. В итоге от плюсовой «массы» повсеместно отказались в пользу минусовой – тем более что это не требовало ни малейших дополнительных вложений в производство.

Масса эбу ваз 21124

Наткнулся на статью McSystem Собственно вот она ниже

В январе — о Январях. Снова и подробно о массах ЭСУД-ЭБУ

Одной из достаточно серьезных проблем, влияющих на стабильную работу двигателей под управлением ЭБУ Январь (7.2, 7.2+, М73, 7.9.7) является «проблема масс» контроллера ЭСУД. Причем дело не столько в плохих (или необжатых) контактах и их креплениях, сколько в достаточно некорректной разводке самого жгута ЭСУД. И решение — никак не в «протяжке модного кабеля (КГ-25 или 50)» к ЭБУ. Потому этот материал будет посвящен технически грамотному подходу к решению этой проблемы. Описанное ниже – своеобразная компиляция, или попытка «разжевать» уже не единожды опубликованное, в частности на ChipTuner.ru и донести читателям специфику решения этой проблемы. Наиболее полными и информативными оказались статьи И.Н. Скрыдлова, (aka Aktuator) «Про массы», «МАССА: НЕИССЯКАЕМЫЙ ИСТОЧНИК ГЛЮКОВ» «ЕЩЕ РАЗ ПРО МАССЫ» ©Олег Братков . Много лет назад прочитав и осмыслив написанное — реализовал на своей машинке. Полностью согласен с выводом автора (aka Aktuator): «Все заверения ОАО АВТОВАЗ об улучшении качества электрических соединений в выпускаемых, а/м гроша ломанного не стоят. Добиться штатной работы двигателя под управлением ЭСУД И 7.9.7 и Январь 7.2, можно в большинстве случаев только произведя дополнительные, и не акцептуемые изготовителем как гарантийные, работы по изменению электрической схемы автомобиля».

Итак, к теме! Классическая ЭСУД 21124 с ЭБУ Январь 7.2(+) или М7.9.7 Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2110 с двигателем 21124. 21124-1411020-30, 21124-1411020-31,32

Рис.1 ЭСУД 21124 Январь 7.2, М7.9.7 Замеченные, часто описываемые и характерные проблемы – нестабильный ХХ, подвисания оборотов, «передергивание» двигателя при старте и работе вентилятора охлаждения, необоснованные скачки электрических параметров ЭСУД при диагностике. И это далеко не весь перечень. А вся проблема в довольно некорректной разводке масс жгута, причем не по отношению к кузову, а к ЭБУ. Потому в этой статье Вы не увидите рекомендаций по затяжке «шлангов» дополнительной массы к ЭБУ, ввиду ее полной бесполезности. Это не новомодная «размассовка», или «разминусовка»… Не надейтесь!

Основная мысль, озвученная авторами – неверная в корне разводка силовых линий ЭБУ и вентилятора и слаботочных масс датчиков. Рис. 1, 2

Рис.2 Соединения масс ЭСУД. S6, S7, S8

Датчики должны быть соединены с шиной масс платы ЭБУ, и не иметь контакта с кузовом! В цепи масс датчиков не должно быть протекания импульсных и постоянных токов ЭБУ и ИМ. А уже ЭБУ надежно соединяется с кузовом. Обоснование – устранить влияние токов ЭБУ (импульсных и постоянных) и тока вентилятора на достоверность показаний датчиков. Классический подход с системах сбора и обработки данных! Но не у конструкторов АвтоВАЗа, как обычно… Теперь по порядку

Рис.3 Массы по АвтоВАЗовски, или как не нужно делать

1. Массы ЭБУ сведены в три скрутки-обжимки S6, S7,S8 которые объединены между собой и уже с них сделаны ДВА отвода на шпильки кузова В3, В4. 2. К S6 подведен коммутируемый минус вентилятора с номинальным током 12А, а в пике при старте — все 20А ! ! ! Что само по себе ужасно! 3. Все это подключено (привинчено) к кронштейну ЭБУ, который в свою очередь очень хлипко соединен с кузовом. ЭСУД двигателя состоит из датчиков и Исполнительных Механизмов (ИМ). Датчики можно смело подразделить на аналоговые и дискретные. Аналоговые – ДМРВ, ДПДЗ, ДТОЖ, ДД. Выходной сигнал этих датчиков — напряжение в определенном небольшом диапазоне, обычно 0 – 5В. Для этой группы любые (даже малые) помехи оказывают серьезное влияние на результат. Дискретные – ДК (в некотором приближении), ДФ, ДС (Датчик Скорости) – менее критичны к помехам, т.к. выходной сигнал имеет два фиксированных уровня высокий и низкий, а промежуточные уровни не интересны для ЭБУ. Исполнительные механизмы – катушки зажигания, форсунки, клапан адсорбера, подогрев ДК, РХХ, реле и др источники больших импульсных и постоянных токов по минусовой (массовой) шине ЭБУ. Чтобы понять, что же «начудили» разработчики — рассмотрим схему на рис.3 — это фрагмент основной схемы ЭСУД в развернутом виде. Сразу бросается в глаза — массы наиболее чувствительных и ответственных датчиков ДМРВ и ДТОЖ заведены на скрутки, хотя для них есть отдельные выводы 36 и 35 соответственно. Зачем? Тишина в ответ! S6-S7-S8 соединены перемычками, что еще более ухудшает ситуацию.

Рис.4 Эквивалентная схема в стоке

Небольшое теоретическое обоснование. Замечание – сопротивление линий подключения ЭБУ имеет вполне реальные значения и складывается из собственно сопротивлений провода, переходного сопротивления контакта в разъеме, клеммы и т.д. И размерность этих величин — миллиОмы (1000 мОм = 1 Ом) На схеме это обозначено в виде эквивалентного резистора Rм, Rм1, Rм2. Для справки: Сопротивление 1м медного провода сечениями 0.35 мм² — 45 мОм, 0.5 мм² — 35 мОм, 0,75 мм² — 25 мОм. Ну не бывает «проводов нулевого сопротивления»! (кому все же удалось их купить — промолчите, пожалуйста)

При функционировании работе ЭБУ ток потребления самого ЭБУ Iэбу складывается из токов потребления самого ЭБУ и его ИМ, в особенности катушек и форсунок. Его импульсная составляющая достигает 10А, постоянная — порядка 1.5-2,5А. Стекает этот ток по «массовым выводам» ЭБУ «массы ЭБУ» и «массы датчиков», что в корне не верно. Рис.4 На вполне реальных сопротивлениях Rm образуется падение напряжения между точкой подключения к кузову и минусовой шиной (корпусом) ЭБУ — Uсм1 Кроме того, протекающий ток создает падение напряжения смещения Uсм2 между минусовой шиной (корпусом) ЭБУ и точкой подключения датчиков. Вот это напряжение и является первопричиной всех проблем! Оно суммируется с полезным напряжением, идущим с датчика и поступает в измерительный узел ЭБУ — АЦП (Аналого-Цифровой Преобразователь). Uизм=Uдатч + Uсм2 А затем программа обрабатывает уже оцифрованный «ложный» результат. Со всеми вытекающими последствиями. Т.е проблема не столько в надежности подключения ЭБУ к кузову, а в некорректной разводке масс в жгуте.

Разминусовка двигателя и признаки плохого заземления

Электрическая цепь нуждается в хорошем заземлении для правильного функционирования. Многие спрашивают – разминусовка двигателя зачем она нужна, отвечаем – плохое электрическое заземление может повлиять на одну или несколько электрических систем, потому что оно вынуждает ток искать другие более простые пути . Это может вызвать всевозможные проблемы с освещением, датчиками, модулями и другими электрическими и электронными компонентами, всё вышесказанное так же справедливо и для ответа на частый вопрос – для чего нужна масса в автомобиле.

Причины и симптомы плохого заземления двигателя

Неисправность двигателя может быть вызвана:

• Свободные, ржавые или поврежденные клеммы или провода заземления
• Слабая, поврежденная или корродированная клемма заземления аккумулятора
• Плохая установка или ремонт компонентов

Симптомы плохого заземления двигателя могут включать в себя:

• Тусклые огни
• Мерцающие огни
• Электрические устройства работают беспорядочно
• Неисправный топливный насос
• Буксующая или сгоревшая муфта компрессора кондиционера
• Прерывистый отказ датчиков
• Повреждены дроссельные или передающие кабели
• Жесткий старт
• Разряженная батарея АКБ

Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.

Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon. Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.

ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.

Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.

Диагностика электрического заземления

Следующие разделы разделены между тестами. Это облегчит тестирование пути заземления стартера и заземления принадлежностей для выявления общих проблем с электрической системой.

Вот несколько важных моментов, о которых следует помнить при устранении неисправностей в вашем автомобиле:

• При проверке убедитесь, что клеммы прикреплены к неокрашенной поверхности. Вы должны подключиться к голому металлу. Краска, коррозия, жирные поверхности, потертости или разрывы проводов, а также ненадежные соединения являются основной причиной плохой автомобильной поверхности.
• Некоторые автомобили используют отдельный провод заземления корпуса, помимо основного (черный кабель аккумулятора), который проходит от отрицательной клеммы аккумулятора к корпусу. Это для фар, аксессуаров и другого электронного оборудования.

Вы можете использовать дистанционный выключатель стартера, чтобы провернуть двигатель во время испытаний на вашем автомобиле. Подключите выключатель к аккумулятору и клемме «s» на соленоиде стартера или реле дистанционного стартера.

Где находится масса ЭБУ

Масса ЭБУ обычно устроена так. Сам корпус блока управления двигателем прикручен к металлическому кронштейну, который, в свою очередь, прикручен к кузову автомобиля. Также из разъема ЭБУ выведен отдельный провод массы, который подключен к двигателю за болт крепления стартера

Всё просто и надёжно. Но в реальности со временем на данном участке цепи начинает падать напряжение, медленно, но уверенно, нарушая работу системы.

Эта статья является логическим продолжением прошлой статьи, где мы проверяли падение напряжения в цепи массы от двигателя к кузову. Советую ознакомиться сначала с ней, а затем продолжить воплощать в жизнь доработку, приведенную ниже в этой статье.

В общем, в прошлый раз мы обнаружили падение напряжения в цепи массы от двигателя к ЭБУ

И на этой странице мы решим эту проблему путём прокладки дополнительной массы от ЭБУ к двигателю и от генератора к кузову.

Массу от генератора рассмотрим в другой статье совсем скоро (дам тут ссылку), а на этой странице сосредоточимся на дополнительной массе ЭБУ.

Проверка заземления в автомобиле

Электронные модули и многие электрические компоненты двигателя, трансмиссии и пассажирского салона используют кузов в качестве электрического заземления. Этот тест проверяет наличие нежелательного сопротивления в этих точках, в том числе вторичного заземления между аккумулятором и шасси, используемого некоторыми старыми моделями. При необходимости обратитесь к руководству по ремонту вашего автомобиля.

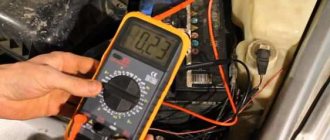

1. Подсоедините черный провод вашего измерителя к клемме батареи (-), а красный провод вашего измерителя к месту соединения провода с кузовом.
2. Попросите помощника провернуть двигатель на несколько секунд.

Вы должны получить падение напряжения на 0,2 В или менее. Если падение напряжения выше, перейдите к следующим шагам.

1. Переместите красный провод вашего измерителя к клемме на конце вторичного заземляющего провода. Снимите показания падения напряжения.

Если вы получили значение выше 0,2 вольт, переходите к следующему шагу.

1. Переместите красный измерительный провод вашего измерителя на следующую клемму, и точку заземления. Снимите показания падения напряжения в каждой точке.

Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Кроме того, проверьте падение напряжения на цепях заземления, которые соединяют двигатель с шасси.

Поиск, проверка и замена оснований передачи при необходимости.

Веста

Один из владельцев заметил, что при включении вентилятора охлаждения, двигатель слегка вздрагивал. После осмотра подкапотного пространства выяснилось, что на Весте отсутствует провод, идущий с АКБ на двигатель. «Масса» на двигатель идёт только с кузова, с одной стороны снизу лонжерона на КПП, а с другой стороны — с лонжерона на генератор, а с АКБ провод идёт на кузов. Для примера, на Renault Sandero Stepway 2020 года провод от АКБ идет напрямую на двигатель.

Потребуется

: провод (артикул AX632).

Порядок установки

:

1. Снять короб воздушного фильтра и впускной (для удобства).
2. Протянуть провод от АКБ к шпильке термостата (но лучше на шпильку на самом двигателе, см.выше).

Бортовой компьютер раньше показывал напряжение 14.0-14.1 В, теперь 14.1-14.3 В. Вздрагиваний при срабатывание вентилятора не замечаю.

На других моделях LADA аналогично.

Напомним, напряжение в бортсети автомобиля должно составлять 14.2-14.4 Вольта.

Проверка массы в авто

Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.

1. Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
2. Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.

При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.

Общие значения падения напряжения

Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.
